Appliquer un aplatissement radiométrique du terrain (Outils Image Analyst)

Résumé

Corrige les distorsions radiométriques, liées à la topographie, des données radar à synthèse d’ouverture (SAR).

En raison de la vision latérale des capteurs SAR, les entités qui font face au capteur apparaissent artificiellement plus vives et les entités à l’opposé apparaissent artificiellement plus foncées. L’aplatissement radiométrique du terrain normalise les valeurs de rétrodiffusion pour faire en sorte que les variations de valeurs soient dues aux propriétés de diffusion des surfaces.

Il est nécessaire d’appliquer un aplatissement radiométrique du terrain pour obtenir une rétrodiffusion significative qui puisse être directement liée aux propriétés de diffusion des surfaces des entités dans une image SAR sur n’importe quel terrain.

Utilisation

Les données SAR en entrée doivent être calibrées sur bêta zéro.
Utilisez l’outil Apply Radiometric Calibration (Appliquer un calibrage radiométrique) pour calibrer les données SAR sur bêta zéro.
Cet outil ne prend pas en charge de géodatabase en emplacement en sortie.
Si le MNE en entrée ne couvre pas l’intégralité du jeu de données SAR, l’outil génère des valeurs NoData pour les pixels en dehors de l’étendue MNE pour les sorties gamma zéro et sigma zéro.
Le MNE en entrée doit utiliser le système de coordonnées géographiques WGS84 (EPSG:4326).
Le masque de distorsion géométrique est une sortie facultative capable d’apporter un nouvel éclairage sur les différentes distorsions géométriques provoquées par le terrain dans les données radar en entrée. Les distorsions en sortie fournies sont le rapprochement, l’allongement, le repliement et l’ombre.

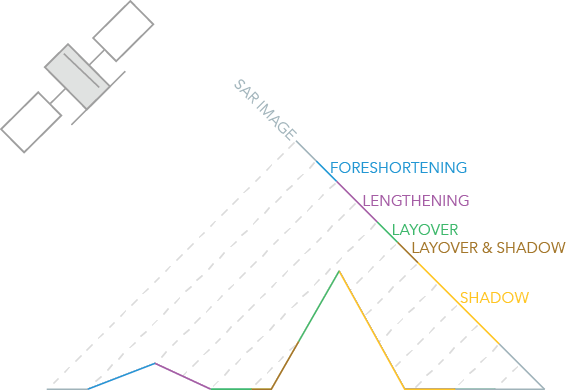

Cette figure montre les distorsions et la façon dont l’échantillonnage d’une image GRD apparaît avec ou sans application de la correction géométrique du terrain.

Dans l’illustration ci-dessus, la pente bleue qui fait face au capteur et la pente magenta qui lui est opposée sont de la même longueur au sol, mais sur l’image SAR, la région de rapprochement bleue apparaît plus courte que la région d’allongement magenta. En effet, la pente qui est opposée au capteur comporte plus de pixels que celle qui lui fait face.

Un repliement se produit lorsque le signal radar atteint le sommet d’une entité de grande hauteur avant d’atteindre la base. La section verte de la montagne escarpée est un exemple de repliement : elle apparaît dans le même pixel que la surface au sol. La section marron est une combinaison de repliement et d’ombre. Elle apparaît à droite de la section supérieure dans l’image SAR, bien qu’elle se trouve à sa gauche au sol.

L’ombre survient lorsqu’un objet bloque le signal radar. La pente jaune qui est opposée au capteur n’est pas éclairée. Comme l’éclairage du radar n’est pas diffusé dans l’atmosphère, les ombres dans une image SAR semblent noires.

Etiqueter	Explication	Type de données
Données radar en entrée	Données radar en entrée. Données auxquelles un aplatissement radiométrique du terrain est appliqué. Les données doivent être calibrées radiométriquement sur bêta zéro.	Raster Dataset; Raster Layer
Données radar en sortie	Données radar soumises à l’aplatissement radiométrique du terrain.	Raster Dataset
Raster MNE	DEM en entrée. MNE utilisé pour estimer la zone éclairée locale et l’angle d’incidence local.	Mosaic Layer; Raster Layer
Appliquer une correction géodésique (Facultatif)	Indique si le système de référence verticale du MNE en entrée est transformé en hauteur ellipsoïdale. La plupart des jeux de données d’altitude étant référencés par rapport à la hauteur orthométrique au niveau de la mer, une correction est nécessaire dans ce cas pour effectuer la conversion en hauteur ellipsoïdale. Activé—Une correction de géoïde sera effectuée pour convertir la hauteur orthométrique en hauteur ellipsoïdale (en fonction de la géoïde EGM96). Il s’agit de l’option par défaut. Décoché—Aucune correction de géoïde ne sera effectuée. Utilisez cette option uniquement si le MNE est exprimé en hauteur ellipsoïdale.	Boolean
Bandes de polarisation (Facultatif)	Bandes de polarisation soumises à l’aplatissement radiométrique du terrain. La première bande est sélectionnée par défaut. Sélectionnez toutes les bandes de polarisation si la sortie est générée par les outils Analyse SAR.	String
Type de calibrage (Facultatif)	Indique si la sortie est soumise à l’aplatissement du terrain avec sigma zéro ou gamma zéro. Gamma zéro—La rétrodiffusion bêta zéro est corrigée avec le calcul précis d’une surface à l’aide d’un MNE. Il s’agit de l’option par défaut. Sigma zéro—La rétrodiffusion bêta zéro est corrigée avec l’unité de surface d’un plan localement tangent au MNE.	String
Surface de diffusion en sortie (Facultatif)	Jeu de données radar de la surface de diffusion.	Raster Dataset
Distorsion géométrique en sortie (Facultatif)	Jeu de données radar de distorsion géométrique à 4 bandes. La première bande est la pente du terrain, la deuxième bande est l’angle de vision, la troisième bande est le ratio de rapprochement et la quatrième bande correspond à l’angle d’incidence local.	Raster Dataset
Masque de distorsion géométrique en sortie (Facultatif)	Jeu de données radar de masque de distorsion géométrique à 1 bande. Les pixels sont classés avec six valeurs uniques, une pour chaque type de distorsion : Undetermined —Valeur 0 Foreshortening —Valeur 1 Lengthening —Valeur 2 Shadow —Valeur 3 Layover —Valeur 4 Layover and shadow —Valeur 5	Raster Dataset

ApplyRadiometricTerrainFlattening(in_radar_data, out_radar_data, in_dem_raster, {geoid}, {polarization_bands}, {calibration_type}, {out_scattering_area}, {out_geometric_distortion}, {out_geometric_distortion_mask})

Nom	Explication	Type de données
in_radar_data	Données radar en entrée. Données auxquelles un aplatissement radiométrique du terrain est appliqué. Les données doivent être calibrées radiométriquement sur bêta zéro.	Raster Dataset; Raster Layer
out_radar_data	Données radar soumises à l’aplatissement radiométrique du terrain.	Raster Dataset
in_dem_raster	DEM en entrée. MNE utilisé pour estimer la zone éclairée locale et l’angle d’incidence local.	Mosaic Layer; Raster Layer
geoid (Facultatif)	Indique si le système de référence verticale du MNE en entrée est transformé en hauteur ellipsoïdale. La plupart des jeux de données d’altitude étant référencés par rapport à la hauteur orthométrique au niveau de la mer, une correction est nécessaire dans ce cas pour effectuer la conversion en hauteur ellipsoïdale. `GEOID`—Une correction de géoïde sera effectuée pour convertir la hauteur orthométrique en hauteur ellipsoïdale (en fonction de la géoïde EGM96). Il s’agit de l’option par défaut. `NONE`—Aucune correction de géoïde ne sera effectuée. Utilisez cette option uniquement si le MNE est exprimé en hauteur ellipsoïdale.	Boolean
polarization_bands [polarization_bands,...] (Facultatif)	Bandes de polarisation soumises à l’aplatissement radiométrique du terrain. La première bande est sélectionnée par défaut. Sélectionnez toutes les bandes de polarisation si la sortie est générée par les outils Analyse SAR.	String
calibration_type (Facultatif)	Indique si la sortie est soumise à l’aplatissement du terrain avec sigma zéro ou gamma zéro. `GAMMA_NOUGHT`—La rétrodiffusion bêta zéro est corrigée avec le calcul précis d’une surface à l’aide d’un MNE. Il s’agit de l’option par défaut. `SIGMA_NOUGHT`—La rétrodiffusion bêta zéro est corrigée avec l’unité de surface d’un plan localement tangent au MNE.	String
out_scattering_area (Facultatif)	Jeu de données radar de la surface de diffusion.	Raster Dataset
out_geometric_distortion (Facultatif)	Jeu de données radar de distorsion géométrique à 4 bandes. La première bande est la pente du terrain, la deuxième bande est l’angle de vision, la troisième bande est le ratio de rapprochement et la quatrième bande correspond à l’angle d’incidence local.	Raster Dataset
out_geometric_distortion_mask (Facultatif)	Jeu de données radar de masque de distorsion géométrique à 1 bande. Les pixels sont classés avec six valeurs uniques, une pour chaque type de distorsion : Undetermined —Valeur 0 Foreshortening —Valeur 1 Lengthening —Valeur 2 Shadow —Valeur 3 Layover —Valeur 4 Layover and shadow —Valeur 5	Raster Dataset

Exemple de code

Exemple 1 d’utilisation de la fonction ApplyRadiometricTerrainFlattening (fenêtre Python)

Cet exemple corrige un jeu de données radar à polarisation croisée avec un MNE et des paramètres de gamma zéro.

import arcpy
arcpy.env.workspace = r"C:\Data\SAR"
outRadar = arcpy.ia.ApplyRadiometricTerrainFlattening(
     "IW_manifest_TNR_CalB0_Dspk.crf", r"C:\Data\DEM\dem.tif", "GEOID",
     "VH;VV", "GAMMA_NOUGHT")
outRadar.save("IW_manifest_TNR_CalB0_Dspk_RTFG0.crf")

Exemple 2 d’utilisation de la fonction ApplyRadiometricTerrainFlattening (script autonome)

Cet exemple corrige un jeu de données radar à polarisation croisée avec un MNE et des paramètres de gamma zéro.

# Import system modules
import arcpy
from arcpy.ia import *

# Set local variables
in_radar = r"C:\Data\SAR\IW_manifest_TNR_CalB0_Dspk.crf"
out_radar = r"C:\Data\SAR\IW_manifest_TNR_CalB0_Dspk_RTFG0.crf"
in_dem_raster = r"C:\Data\DEM\dem.tif"
ApplyGeoid = "GEOID"
polarization = "VH;VV"
calibration_type = "GAMMA_NOUGHT"

# Run
outRadar = arcpy.ia.ApplyRadiometricTerrainFlattening(
     in_radar, in_dem_raster, ApplyGeoid, polarization, calibration_type)
outRadar.save(out_radar)

Environnements

Alignement des cellules, Compression, Espace de travail courant, NoData, Pyramide, Statistiques raster, Méthode de rééchantillonnage, Espace de travail temporaire, Raster de capture, Taille de tuile
