Ajouter un jeu de couleurs

Les jeux de couleurs servent de bibliothèque de couleurs standardisée, ou palette, utilisée pour créer des combinaisons de couleurs dans votre réseau. Un jeu de couleurs définit les couleurs disponibles pouvant être utilisées pour certains types d’entités et attribue à chacune un nom, une étiquette et un ou plusieurs codes hexadécimaux qui définissent la couleur. Des jeux de couleurs distincts peuvent être créés pour différents types d’entités, telles que les fibres, les connecteurs ou les câbles de brassage. Ces jeux sont référencés lors de la création de combinaisons de couleurs pour garantir qu’une norme soit maintenue à travers toutes les combinaisons de couleurs.

L’outil Ajouter un jeu de couleurs permet de créer des jeux de couleurs qui définissent la palette de couleurs disponible pour les combinaisons de couleurs.

Configuration requise

Pour ajouter un jeu de couleurs, les conditions suivantes doivent être remplies :

• Le paramètre Input Utility Network (Réseau de distribution en entrée) doit faire référence à un réseau de distribution de version 8 ou ultérieure.

• Le paramètre Domain Network (Réseau de domaine) doit faire référence à un réseau de domaine de télécommunications.

• La valeur du paramètre Color Set Name (Nom du jeu de couleurs) doit être unique dans le réseau de domaine et ne doit pas dépasser 256 caractères.

• Les valeurs des propriétés Name (Nom) et Label (Étiquette) du paramètre Color Codes (Codes de couleurs) ne doivent pas dépasser 256 caractères.

• La valeur de la propriété HexCode (Code hexadécimal) du paramètre Color Codes (Codes couleur) doit contenir un triplet hexadécimal de 6 chiffres. Il est possible d’indiquer plusieurs codes hexadécimaux en utilisant des virgules pour les séparer.

• Lorsque vous utilisez une géodatabase d’entreprise, vérifiez les points suivants :

  • La valeur du paramètre Input Utility Network (Réseau de distribution en entrée) doit provenir d’une connexion à une base de données établie en tant que propriétaire du réseau de distribution de la base de données.

  • Le compte de portail ArcGIS Enterprise actif doit correspondre à celui du propriétaire du réseau de distribution du portail.

Licence :

Le compte de portail actif doit être proposé sous licence avec l’extension de type d’utilisateur ArcGIS Advanced Editing pour que vous puissiez créer, publier et mettre à jour un réseau de distribution dans une géodatabase d’entreprise.

Exemple

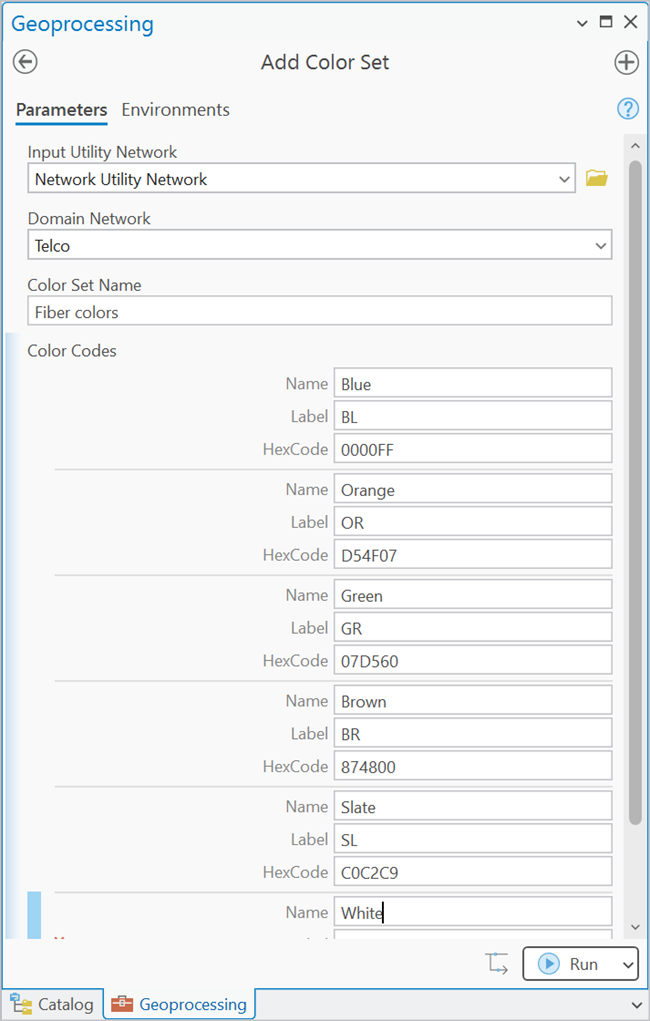

Un nouveau jeu de couleurs est créé avec le paramètre Color Set Name (Nom du jeu de couleurs) défini sur Fiber colors afin d’établir la palette de couleurs disponible pour les fibres dans le réseau de domaine Telco. Pour le paramètre Color Codes (Codes de couleurs), chaque couleur disponible dans le jeu est définie par un nom, une étiquette et un code hexadécimal.

Ajouter un jeu de couleurs à un réseau de distribution

Pour ajouter un jeu de couleurs à un réseau de distribution, procédez comme suit :

1. Dans l’onglet Analysis (Analyse), dans le groupe Geoprocessing (Géotraitement), cliquez sur Tools (Outils) pour ouvrir la fenêtre Geoprocessing (Géotraitement).

2. Dans la fenêtre Geoprocessing (Géotraitement), recherchez l’outil Add Color Set (Ajouter un jeu de couleurs) et sélectionnez-le.

3. Pour le paramètre Input Utility Network (Réseau de distribution en entrée), spécifiez un réseau de distribution.

4. Pour le paramètre Domain Network (Réseau de domaine), spécifiez un réseau de domaine de télécommunications.

5. Pour le paramètre Color Set Name (Nom du jeu de couleurs), saisissez un nom pour le jeu de couleurs.

   Ce nom permet d’identifier le jeu de couleurs lorsqu’il est utilisé par une combinaison de couleurs.

6. Pour le paramètre Color Codes (Codes couleur), indiquez des valeurs pour les paramètres Name (Nom), Label (Étiquette) et HexCode (Code hexadécimal) à utiliser pour définir la couleur dans le jeu de couleurs.

   Il est possible de renseigner plusieurs codes hexadécimaux, séparés par des virgules pour représenter des éléments tels qu’une gaine de tube optique multicolore. Par exemple, une fibre bleue avec une bande noire (0000FF,000000).

7. Répétez l’étape 6 pour chaque couleur du jeu de couleurs.

8. Cliquez sur Run (Exécuter).

   Le jeu de couleurs est ajouté au réseau de distribution.

Vous pouvez maintenant appliquer le jeu de couleurs à une combinaison de couleurs à l’aide de l’outil Ajouter une combinaison de couleurs.
