Réseaux de domaine de télécommunications

Les processus et modèles de stockage dans le secteur des télécommunications diffèrent de ceux des autres domaines de service. Contrairement aux réseaux de domaine traditionnels, les réseaux de domaine de télécommunications sont conçus pour traiter les difficultés associées à la gestion d’un nombre élevé d’entités et répondre aux exigences de modélisation avancée des circuits de télécommunications.

Les réseaux de domaine de télécommunications diffèrent des réseaux de domaine traditionnels dans la mesure où leur structure utilise des tables de gestion des circuits qui permettent de modéliser et de gérer l’ensemble de composants représentant un chemin dédié entre les éléments du réseau. Ce type de réseau de domaine ne prend pas en charge la gestion des sous-réseaux, mais dispose de différents outils et commandes qui vous permettent de gérer les circuits dans votre réseau.

Les réseaux de domaine de télécommunications prennent en charge le concept de regroupement d’objets jonction, d’objets tronçon et d’associations. Ceci vous permet de modéliser un ensemble logique de lignes partageant une topologie et une attribution à l’aide d’un seul enregistrement. Par exemple, un objet tronçon regroupé permet de modéliser les 96 brins d’un câble de fibre optique en utilisant une structure de regroupement qui communique les informations relatives à la plage des unités, comme la localisation de départ du groupe (First Unit [Première unité]) et la localisation d’arrêt du groupe (Last Unit [Dernière unité]) pour communiquer le nombre d’entités dans le groupe.

En savoir plus sur le fonctionnement des identifiants d’unité

Classes dans un réseau de domaine de télécommunications

Lorsqu’un réseau de domaine de télécommunications est ajouté à un réseau de service, les champs attributaires sont ajoutés aux objets jonction et tronçon non spatiaux et à la table des associations pour prendre en charge le regroupement, les combinaisons de couleurs et les associations basées sur une clé étrangère. Les tables de gestion des circuits sont créées pour gérer vos circuits et une table des objets à valider est créée pour gérer le statut des objets non spatiaux et associations dans le réseau de domaine.

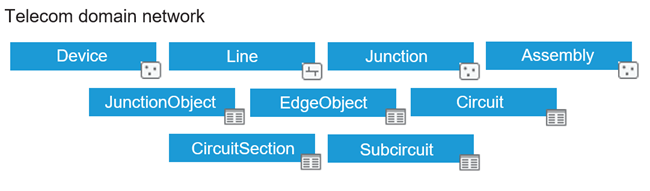

Chaque réseau de domaine de télécommunications est composé de quatre classes d’entités (Device [Dispositif], Line [Ligne], Junction [Jonction] et Assembly [Assemblage]) et de cinq tables (JunctionObject [ObjetJonction], EdgeObject [ObjetTronçon], Circuit, CircuitSection [SectionCircuit] et Subcircuit [CircuitSecondaire]) qui sont créées lorsque vous créez un réseau de domaine de télécommunications à l’aide de l’outil Ajouter un réseau de domaine de télécommunications. Ces classes comportent une structure différente de celle des classes des réseaux de domaine traditionnels et sont créées avec les domaines attributaires fournis par le système attribués aux champs du système pour être utilisés par le réseau de service. Une configuration supplémentaire est requise pour utiliser ces champs.

Classes dans un réseau de domaine de télécommunications

Les quatre classes d’entités sont décrites ci-dessous :

Dispositif : représente les entités ponctuelles d’équipement, telles qu’un commutateur, une borne de réseau optique ou une antenne. Ce sont des entités compactes à travers lesquelles les ressources circulent et interagissent. Par exemple, un commutateur identifie la cible d’une requête et contrôle l’acheminement des données, et une borne de réseau optique convertit le signal provenant de la fibre en une forme utilisable par les dispositifs. Les dispositifs peuvent être connectés à d’autres dispositifs, jonctions et lignes. Les dispositifs peuvent se trouver dans des assemblages et dans des jonctions de structure, des lignes de structure ou des limites de structure, qui sont des conteneurs. Les dispositifs peuvent également contenir d’autres entités et objets dans le réseau. Lorsque la catégorie Conteneur d’unités de type jonction leur est attribuée, ils permettent de gérer les identifiants d’unités (ID d’unités) des objets groupés désignés comme identifiables par unité via le champ attributaire Next unit ID.
Ligne : cette classe représente les entités linéaires telles que les câbles ou les chemins sans fil. Ce sont les lignes à travers lesquelles les ressources sont transmises. Lorsque la catégorie Edge Unit Container (Conteneur d’unités de type tronçon) leur est attribuée, elles permettent de gérer les ID d’unité des objets regroupés désignés en tant que Unit Identifiable (Identifiable par unité) via le champ attributaire Next unit ID. Les entités auxquelles la catégorie Edge Unit Container (Conteneur d’unités de type tronçon) est attribuée limitent le nombre d’unités des entités dans la hiérarchie d’inclusion correspondante à l’aide du champ Max content unit ID.
Jonction : représente les emplacements où les lignes se connectent à d’autres lignes via des entités telles qu'une boucle relâchée, une gaine d'épissure ou une ailette. Les entités de jonction sont principalement utilisées pour permettre aux dispositifs ou aux lignes de se connecter à une autre ligne au niveau d’un sommet à mi-portée. Les jonctions sont placées selon les besoins pour effectuer la connexion de toutes les entités d’un réseau.
Assemblage : représente l’équipement contenant les autres dispositifs, jonctions et lignes. Cette classe est utilisée pour modéliser l’intérieur d’un équipement à l’aide d’entités spatiales. Comme avec les entités de dispositif, les entités d’assemblage sont des entités compactes, mais la différence est que ces assemblages contiennent d’autres dispositifs importants. Les assemblages sont utiles pour présenter un symbole unique sur la carte tout en modélisant les entités internes et leurs connexions. Vous pouvez voir les entités internes d’un assemblage sur la carte ou dans la vue de diagramme. Les tableaux de connexion et coupleurs sont de possibles exemples d’entités d’assemblage.

Les cinq tables sont décrites de la manière suivante :

JunctionObject (ObjetJonction) : représente des objets de jonction non spatiaux, comme des châssis, ports ou épissures contenus dans les dispositifs, jonctions ou autres entités de réseau. Les objets jonction peuvent également contenir d’autres objets jonction. Lorsque la catégorie Junction Unit Container (Conteneur d’unités de type jonction) leur est attribuée, ils permettent de gérer les identifiants d’unités des objets regroupés désignés en tant que Unit Identifiable (Identifiable par unité) via le champ attributaire Next unit ID.
EdgeObject (ObjetTronçon) : représente les objets tronçon non spatiaux tels que les brins de cuivre, les brins de fibre ou les signaux sans fil contenus dans une ligne. Les objets tronçon peuvent également contenir d’autres entités et objets. Lorsque la catégorie Edge Unit Container (Conteneur d’unités de type tronçon) leur est attribuée, ils permettent de gérer les identifiants d’unités des objets regroupés désignés en tant que Unit Identifiable (Identifiable par unité) via le champ attributaire Next unit ID. Les objets auxquels la catégorie Conteneur d’unités de type tronçon est attribuée limitent le nombre d’unités des entités dans la hiérarchie d’inclusion correspondante à l’aide du champ Max content unit ID.
Circuit : table de gestion des circuits gérée par le système contenant les circuits portant un nom unique dans le réseau de domaine de télécommunications.
CircuitSection (SectionCircuit) : table de gestion des circuits gérée par le système qui stocke les informations de l’ensemble des emplacements pour les sections composant les circuits. Chaque enregistrement de cette table représente un ensemble d’emplacements (point de départ, point d’arrêt, interruption ou circuit secondaire) utilisé dans la section.
Subcircuit (Circuit secondaire) : de gestion des circuits gérée par le système qui représente la façon dont les circuits sont sous-divisés pour définir un autre circuit.

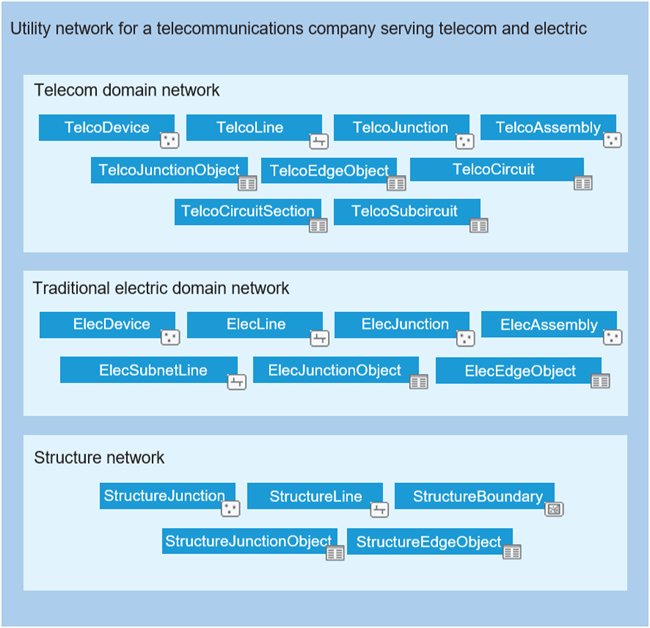

Le diagramme suivant présente les classes d’un réseau de distribution d’une entreprise de télécommunications utilisant un réseau de domaine de télécommunications parallèlement à un réseau de domaine électrique traditionnel pour desservir ses clients :

Exemple d’un ensemble de réseaux de domaine d’une organisation desservant à la fois des clients du secteur des télécommunications et de l’électricité.

Noms des classes de réseau de domaine

Chaque nom de classe est précédé du nom que vous avez fourni pour le réseau de domaine de télécommunications. De plus, un nom d’alias peut être défini lors de la création d’un réseau de domaine appliqué à chaque classe de réseau de domaine. Par exemple, une classe d’entités TelcoDevice peut porter le nom d’alias par défaut Telco device. Les classes qui font partie d’un réseau de domaine de télécommunications sont répertoriées dans la table suivante.

Le tableau suivant contient des exemples de nom et d’alias pour les classes d’un réseau de domaine de télécommunication nommé Telco :

Nom de classes d’un réseau de domaine de télécommunications


Nom de suffixe de la classe	Nom de la classe	Alias de la classe
`Device`	TelcoDevice	Dispositif Telco
`Line`	TelcoLine	Ligne Telco
`Assembly`	TelcoAssembly	Assemblage Telco
`Junction`	TelcoJunction	Jonction Telco
`EdgeObject`	TelcoEdgeObject	Objet Tronçon Telco
`JunctionObject`	TelcoJunctionObject	Objet Jonction Telco
`Circuit`	TelcoCircuit	Circuit Telco
`CircuitSection`	TelcoCircuitSection	Section de circuit Telco
`Subcircuit`	TelcoSubcircuit	Circuits secondaires Telco

Attributs de réseau de domaine de télécommunications

Un grand nombre de composants et d’équipements du secteur des télécommunications sont représentés comme des objets non spatiaux. La modélisation de ces systèmes fibre peut poser des défis uniques du point de vue du volume de données. Pour relever ces défis et réduire le nombre d’enregistrements utilisés pour stocker les entités réseau dans un réseau de domaine de télécommunications, les associations sur les classes du réseau de domaine sont modélisées à l’aide de champs de clé étrangère, et non via la table Associations dans les cas suivants :

Associations de connectivité jonction-tronçon : les clés étrangères sont utilisées pour établir une connectivité jonction-tronçon source et cible à chaque extrémité d’un objet tronçon à l’aide des champs suivants : FromSourceID, FromGlobalID, FromFirstUnit, FromLastUnit, ToSourceID, ToGlobalID, ToFirstUnit, ToLastUnit.
Assocations d’inclusion : les clés étrangères sont utilisées pour modéliser les associations d’inclusion à l’aide des champs ContainerSourceID et ContainerGlobalID sur toutes les classes de réseau de domaine.

Remarque :

Le stockage basé sur une clé étrangère ne peut pas représenter plusieurs conteneurs pour une entité. Lorsque vous ajoutez des associations d’inclusion pour des objets tronçon ou linéaires, si l’entité a déjà un conteneur, les entités du contenu sont ajoutées à la table Associations, le champ ContainerSourceID est mis à jour avec une valeur Sentinel Association et le champ ContainerGlobalID prend la valeur NULL.

Toutes les classes de réseau de domaine de télécommunications partagent les attributs suivants :


Nom du champ	Alias du champ	Description
`ASSETGROUP`	Groupe de ressources	Champ de sous-type avec la classification principale des types d’entités.
`ASSETTYPE`	Type de ressource	Champ contenant les classifications mineures implémentées en tant que domaines attributaires pour chaque type de groupe de ressources.
`ASSOCIATIONSTATUS`	Statut d’association	Décrit le type d’association à laquelle participe une entité, son rôle dans la relation et les propriétés de visibilité pour les entités de contenu. Pour plus d’informations, reportez-vous aux rubriques Associations et Attribut Association Status (Statut d’association).
`CONFLICTCONTAINERSTATE`	Conflict container state (État du conteneur de conflits)	Utilisé par les conteneurs de conflits pour déterminer si le contenu de l’entité a changé depuis la dernière opération de réconciliation.
`PARTITIONID`	Partition ID (ID de partition)	ID de partition de l’entité. Ce champ n’est actuellement pas utilisé et est inclus pour prendre en charge les futures améliorations du traçage et de la gestion du réseau.

Remarque :

Des champs supplémentaires sont ajoutés lorsque les ID globaux et le suivi de l’éditeur sont activés.

Les entités des classes Device et Junction possèdent les attributs supplémentaires suivants :


Nom du champ	Alias du champ	Description
`CONTAINERSOURCEID`	ID source du conteneur	L’ID source du conteneur dans lequel est contenue l’entité. Il s’agit d’un attribut de clé étrangère utilisé pour modéliser les associations d’inclusion.
`CONTAINERGLOBALID`	ID global de conteneur	L’ID global du conteneur dans lequel est contenue l’entité. Il s’agit d’un attribut de clé étrangère utilisé pour modéliser les associations d’inclusion.

Les entités de la classe Device possèdent l’attribut supplémentaire suivant :


Nom du champ	Alias du champ	Description
`NEXTUNITID`	ID de l’unité suivante	Lorsque le dispositif est configuré en tant que conteneur d’unités, cette séquence est utilisée pour attribuer la valeur d’identifiant de l’unité suivante à l’objet groupé identifiable par unité dans la hiérarchie d’inclusion de l’unité.

Les entités de la classe Assembly ont les attributs supplémentaires suivants :


Nom du champ	Alias du champ	Description
`CONTAINERSOURCEID`	ID source du conteneur	L’ID source du conteneur dans lequel est contenue l’entité. Il s’agit d’un attribut de clé étrangère utilisé pour modéliser les associations d’inclusion.
`CONTAINERGLOBALID`	ID global de conteneur	L’ID global du conteneur dans lequel est contenue l’entité. Il s’agit d’un attribut de clé étrangère utilisé pour modéliser les associations d’inclusion.

Les entités de la classe Line ont les attributs supplémentaires suivants :


Nom du champ	Alias du champ	Description
`FLOWDIRECTION`	Direction du flux	Indique si le flux de ressource va dans le sens ou contre le sens de numérisation d’une ligne, ou si le flux est indéterminé lorsque l’on modélise le flux à l’aide du sens de numérisation des lignes. Pour plus d’informations, consultez la rubrique Sens de circulation dans un réseau de distribution. Remarque : Réseaux de distribution en version 7 et versions ultérieures
`CONTAINERSOURCEID`	ID source du conteneur	L’ID source du conteneur dans lequel est contenue l’entité. Il s’agit d’un attribut de clé étrangère utilisé pour modéliser les associations d’inclusion.
`CONTAINERGLOBALID`	ID global de conteneur	L’ID global du conteneur dans lequel est contenue l’entité. Il s’agit d’un attribut de clé étrangère utilisé pour modéliser les associations d’inclusion.
`MAXCONTENTUNITID`	ID d’unité de contenu max.	Valeur d’identifiant d’unité la plus élevée autorisée pour le contenu de l’entité. S’applique uniquement aux types de ressources correspondant à la catégorie de réseau Conteneur d’unités de type tronçon.
`COLORSCHEME`	Combinaison de couleurs	Indique la combinaison de couleurs utilisée pour l’entité ligne. La valeur par défaut est `Unknown`.

La table JunctionObject possède les attributs supplémentaires suivants :


Nom du champ	Alias du champ	Description
`CONTAINERSOURCEID`	ID source du conteneur	L’ID source du conteneur dans lequel est contenu l’objet. Il s’agit d’un attribut de clé étrangère utilisé pour modéliser les associations d’inclusion.
`CONTAINERGLOBALID`	ID global de conteneur	L’ID global du conteneur dans lequel est contenu l’objet. Il s’agit d’un attribut de clé étrangère utilisé pour modéliser les associations d’inclusion.
`FIRSTUNIT`	Première unité	Première unité du groupe contigu. Ceci est utilisé pour identifier la première unité dans le groupe (ou portée) d’unités représentées par l’objet.
`LASTUNIT`	Dernière unité	Dernière unité du groupe contigu. Ceci est utilisé pour identifier la dernière unité dans le groupe (ou portée) d’unités représentées par l’objet. Ceci est utilisé à des fins de validation pour garantir que le nombre total d’unités des objets inclus ne dépasse pas la capacité du conteneur et pour établir la connectivité.
`NEXTUNITID`	ID de l’unité suivante	Lorsque l’objet est configuré en tant que conteneur d’unités, cette séquence est utilisée pour attribuer la valeur d’identifiant de l’unité suivante à l’objet groupé identifiable par unité dans la hiérarchie d’inclusion de l’objet jonction.
`WAVELENGTHSCHEME`	Combinaison de longueurs d’onde	Indique la combinaison de longueurs d’onde attribuée à l’objet jonction. Les combinaisons de longueurs d’onde permettent de définir les longueurs d’onde prises en charge pour un ensemble d’entités dans un réseau de domaine de télécommunications (par exemple pour CWDM ou DWDM).
`WAVELENGTHS`	Longueurs d’onde	Indique la valeur des longueurs d’onde attribuée à l’objet jonction.

La table EdgeObject possède les attributs supplémentaires suivants :


Nom du champ	Alias du champ	Description
`FLOWDIRECTION`	Direction du flux	Indique si le flux de ressource va dans le sens ou contre le sens de numérisation d’une ligne, ou si le flux est indéterminé lorsque l’on modélise le flux à l’aide du sens de numérisation des lignes. Pour plus d’informations, consultez la rubrique Sens de circulation dans un réseau de distribution. Remarque : Réseaux de distribution en version 7 et versions ultérieures
`CONTAINERSOURCEID`	ID source du conteneur	L’ID source du conteneur dans lequel est contenu l’objet. Il s’agit d’un attribut de clé étrangère utilisé pour modéliser les associations d’inclusion.
`CONTAINERGLOBALID`	ID global de conteneur	L’ID global du conteneur dans lequel est contenu l’objet. Il s’agit d’un attribut de clé étrangère utilisé pour modéliser les associations d’inclusion.
`FROMSOURCEID`	ID source Origine	ID source de l’objet jonction connecté sur le côté Origine. Il s’agit d’un attribut de clé étrangère utilisé pour modéliser les associations de connectivité.
`FROMGLOBALID`	ID global d’origine	ID global de l’objet jonction connecté sur le côté Origine. Il s’agit d’un attribut de clé étrangère utilisé pour modéliser les associations de connectivité.
`FROMFIRSTUNIT`	Première unité Origine	ID de première unité du groupement de côté Origine Il s’agit d’un attribut de clé étrangère utilisé pour modéliser les associations de connectivité.
`FROMLASTUNIT`	Dernière unité source	ID de dernière unité du groupement de côté Origine. Il s’agit d’un attribut de clé étrangère utilisé pour modéliser les associations de connectivité. Il est utilisé avec l’attribut `FROMFIRSTUNIT` pour définir le nombre d’objets du groupe contigu qui sont connectés du côté origine.
`TOSOURCEID`	ID source Destination	ID source de l’objet jonction connecté sur le côté Destination. Il s’agit d’un attribut de clé étrangère utilisé pour modéliser les associations de connectivité.
`TOGLOBALID`	ID global de destination	ID global de l’objet jonction connecté sur le côté Destination. Il s’agit d’un attribut de clé étrangère utilisé pour modéliser les associations de connectivité.
`TOFIRSTUNIT`	Première unité de destination	ID de première unité du groupement de côté Destination. Il s’agit d’un attribut de clé étrangère utilisé pour modéliser les associations de connectivité.
`TOLASTUNIT`	Dernière unité cible	ID de dernière unité du groupement de côté Destination. Il s’agit d’un attribut de clé étrangère utilisé pour modéliser les associations de connectivité. Il est utilisé avec l’attribut `TOFIRSTUNIT` pour définir le nombre d’objets du groupe contigu qui sont connectés côté destination.
`FIRSTUNIT`	Première unité	Première unité du groupe contigu. Ceci est utilisé pour identifier la première unité dans le groupe (ou portée) d’unités représentées par l’objet tronçon (l’ID d’unité d’équipement).
`LASTUNIT`	Dernière unité	Dernière unité du groupe contigu. Ceci est utilisé pour identifier la dernière unité dans le groupe (ou portée) d’unités représentées par l’objet tronçon (l’ID d’unité d’équipement). Ceci est utilisé avec l’attribut `FIRSTUNIT` à des fins de validation pour garantir que le nombre total d’unités des objets tronçon inclus ne dépasse pas la capacité de l’objet et pour établir la connectivité.
`NEXTUNITID`	ID de l’unité suivante	Lorsque l’objet est configuré en tant que conteneur d’unités, cette séquence est utilisée pour attribuer la valeur d’identifiant de l’unité suivante à l’objet groupé identifiable par unité dans la hiérarchie d’inclusion de l’objet tronçon.
`MAXCONTENTUNITID`	ID d’unité de contenu max.	Valeur d’identifiant d’unité la plus élevée autorisée pour le contenu de l’objet. S’applique uniquement aux types de ressources correspondant à la catégorie de réseau Conteneur d’unités de type tronçon.
`RECORDTYPE`	Type d’enregistrement	Le type de groupe que cet objet tronçon représente (par exemple : non groupé/câble/connexion). Cet attribut permet d’interpréter correctement les attributs de regroupement sur l’objet. La valeur par défaut est `Ungrouped`.
`COLORSCHEME`	Combinaison de couleurs	Indique la combinaison de couleurs utilisée pour l’objet tronçon. La valeur par défaut est `Unknown`.
`WAVELENGTHSCHEME`	Combinaison de longueurs d’onde	Indique la combinaison de longueurs d’onde attribuée à l’objet tronçon. Les combinaisons de longueurs d’onde permettent de définir les longueurs d’onde prises en charge pour un jeu d’entités dans un réseau de domaine de télécommunications (par exemple pour CWDM ou DWDM).
`WAVELENGTHS`	Longueurs d’onde	Indique la valeur des longueurs d’onde attribuée à l’objet tronçon.

Les trois tables de gestion de circuits créées avec le premier réseau de domaine de télécommunications (Circuit, Section de circuit et Circuit secondaire) ont une structure et des caractéristiques uniques. Pour plus d’informations, reportez-vous à la rubrique Tables de gestion des circuits.
