Vocabulaire du réseau technique

Les principaux termes du réseau de distribution sont répertoriés avec leurs descriptions.

Analytique

L’analyse est le processus qui consiste à utiliser la topologie du réseau de distribution pour répondre à des questions ou résoudre des problèmes. Il s’agit par exemple de répondre à des questions topologiques avec des traçages du réseau de distribution, d’analyser les dépendances entre les objets en utilisant des associations ou de créer des représentations schématiques du réseau logique à l’aide de diagrammes de réseau.

Assemblage

Les assemblages sont des entités ponctuelles qui jouent le rôle de conteneurs pour d’autres entités de réseau comme les dispositifs et les jonctions. Cela permet de représenter la collection d’entités de réseau et leur connectivité sous la forme d’un symbole unique sur la carte. Vous pouvez afficher le contenu d’un assemblage sur la carte en utilisant lemode de mise à jour d’inclusion ou dans un diagramme de réseau. Les armoires électriques, les groupes de transformateurs et les pompes sont des exemples d’entités d’assemblage.

Pour en savoir plus, reportez-vous à la rubrique Réseaux de domaine.

Groupe de ressources

L’attribut des groupes de ressources représente la classification principale des classes de réseaux techniques. Le champ ASSETGROUP fait partie de la structure pour toutes les classes du réseau de structure et du réseau de domaine, à l’exception de la classe d’entités SubnetLine dans un réseau de domaine traditionnel. Le champ ASSETGROUP est également requis comme champ de sous-type pour chaque classe de réseau de distribution, ce qui signifie que chaque sous-type dans une classe de réseau de distribution est également un groupe d’actifs. Les ressources sont classées de manière plus détaillée en attribuant des domaines d’attribut au niveau du sous-type sur le champ ASSETTYPE.

Pour en savoir plus, reportez-vous à la rubrique Classification des entités de distribution.

Paquetage de ressources

Un paquetage de ressources est une géodatabase fichier spécialement mise en forme, qui modélise la structure, les propriétés, les couches apparentées, les tables associées et les données d’un réseau de distribution développé par l’équipe ArcGIS Solutions. Il est utilisé en tant que format intermédiaire pour le transfert de données lors de la conversion. Il est employé conjointement avec les outils de paquetage de ressources du réseau de distribution, également développés par ArcGIS Solutions, à la fois pour les déploiements mono-utilisateur et d’entreprise.

Pour en savoir plus, reportez-vous à la rubrique Présentation du paquetage d’actifs.

Type de ressource

L’attribut des types de ressources représente la classification mineure des classes de réseaux techniques. Cela permet de classer davantage chaque groupe d’actifs. Le champ ASSETTYPE fait partie de la structure de toutes les classes du réseau de structure et du réseau de domaine, à l’exception de la classe d’entités SubnetLine. Pour étendre la classification des ressources, des domaines d’attribut sont attribués au champ ASSETTYPE au niveau du sous-type (groupe de ressources) de chaque classe de réseau. Cela permet une classification enrichie des entités du réseau en utilisant le groupe d’actifs en tant que classification principale et le type d’actif comme classification mineure.

Pour en savoir plus, reportez-vous à la rubrique Classification des entités de distribution.

Associations

Les associations modélisent un type spécial de relation entre deux objets du réseau de distribution. Ces relations représentent la connectivité, l’inclusion ou la dépendance structurelle. Les types d’associations que vous pouvez créer entre les objets non spatiaux et spatiaux sont contrôlés par les restrictions d’entité du réseau de distribution. Les règles de connectivité du réseau de distribution vous permettent également de définir quels types d’associations entre les différents types d’actifs dans le modèle sont considérés comme valides.

En savoir plus sur les associations

Règles attributaires

Les règles attributaires sont des règles définies par l’utilisateur qui peuvent être utilisées pour renseigner automatiquement des attributs, restreindre des mises à jour non valides lors d’opérations de mise à jour et effectuer des contrôles d’assurance qualité sur des entités existantes.

En savoir plus sur les règles attributaires.

Substitution d’attribut

La substitution d’attribut permet à la valeur d’un attribut de réseau à laquelle est affectée cette catégorie de réseau de modifier (ou remplacer) les valeurs propagées par la propagation des attributs en utilisant une opération de substitution au lieu de l’opération définie pour le propagateur. La valeur de substitution obtenue est ensuite utilisée pour calculer la valeur pour les entités connectées suivantes.

En savoir plus sur la substitution d’attribut.

Règle attributaire de calcul

Les règles de calcul permettent de renseigner automatiquement un attribut sur une entité de réseau. Elles peuvent être configurées pour se déclencher immédiatement en tant que règles de calcul immédiat ou leur évaluation peut être différée en tant que règles de calcul par lots. Les règles peuvent être configurées pour se déclencher lors d’événements de création, de mise à jour et de suppression.

En savoir plus sur les règles attributaires de calcul.

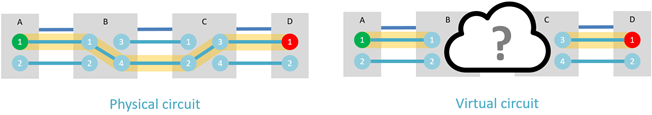

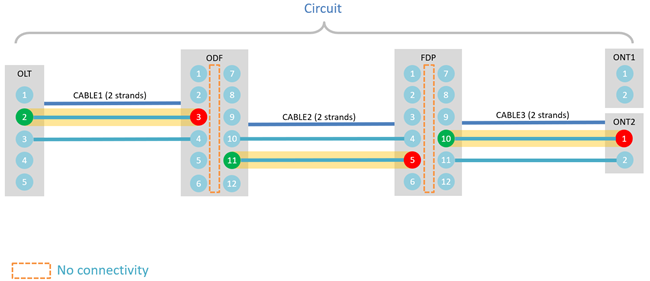

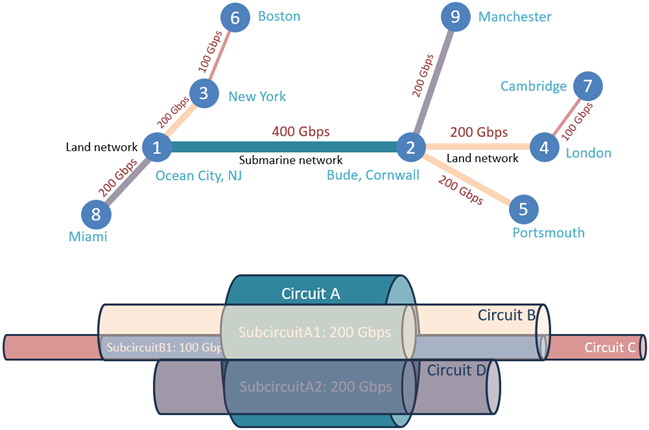

Circuit

Un circuit est un ensemble de composants qui représentent un chemin dédié entre les éléments spécifiés d’un réseau de domaine de télécommunications. Un circuit peut être physique ou virtuel et comporter des ensembles déconnectés d’éléments connectés, appelés sections. Un circuit peut être dépourvu de section, ou composé d’une ou plusieurs sections partiellement ordonnées (disposées de manière parallèle ou séquentielle). Un circuit peut également être divisé en circuits secondaires pour partager la capacité ou la bande passante.

Localisation de circuit

Les localisations de circuit correspondent à des ports actifs émettant des signaux (c’est-à-dire des émetteurs-récepteurs) dans le réseau qui définissent la localisation de départ et la localisation d’arrêt d’un circuit. Les localisations de circuit sont définies dans le réseau via l’attribution de la catégorie de réseau Localisation de circuit.

Combinaisons de couleurs

Les combinaisons de couleurs (ou codes couleurs) permettent d’identifier les brins de fibre, les câbles et les connecteurs dans les systèmes de fibre optique. Une combinaison de couleurs comporte plusieurs groupes qui décrivent chaque niveau de sa hiérarchie. Plusieurs combinaisons de couleurs peuvent être définies pour un réseau de domaine de télécommunications afin de décrire les différents types de câbles utilisés.

En savoir plus sur l’ajout d’une combinaison de couleurs à un réseau de domaine de télécommunications

Jeux de couleurs

Les jeux de couleurs servent de bibliothèque de couleurs standardisée, ou palette, dans des systèmes de fibre optique. Des jeux de couleurs distincts peuvent être créés pour différents types d’entités, telles que les fibres, les connecteurs ou les câbles de brassage. Un jeu de couleurs définit les couleurs disponibles et est référencé par des combinaisons de couleurs. Une combinaison de couleurs peut être attribuée à un type particulier d’entité pour décrire le coloris utilisé.

En savoir plus sur l’ajout d’un jeu de couleurs à un réseau de domaine de télécommunications

Tronçon complexe

Un tronçon complexe permet aux ressources d’entrer et de sortir du tronçon sans avoir à diviser physiquement le tronçon. Ce comportement est pris en charge en configurant un tronçon pour permettre une connectivité à mi-portée.

Interruption conditionnelle

Une interruption conditionnelle est une expression utilisée pour définir dynamiquement des interruptions lors de l’analyse. L’expression est basée sur des catégories ou des attributs de réseau, par exemple, arrêter tous les dispositifs fermés d’un réseau de distribution d’eau. Lorsqu’une entité de réseau répond à la condition définie dans l’expression, l’opération de traçage, de mise à jour ou d’exportation de sous-réseau ne passe pas à l’entité ou l’objet suivant.

En savoir plus sur les interruptions conditionnelles.

Conflits

Des conflits se produisent dans le versionnement de branche lorsque la même entité de réseau ou des entités de réseau topologiquement liées sont mises à jour dans deux versions. Si les mises à jour de l’une des versions sont réinjectées dans la version par défaut et que la seconde version est réconciliée, des conflits se produiront pour les entités de réseau qui ont été modifiées dans les deux versions. Comme il n’est pas évident de savoir quelle représentation de la classe d’entités ou de l’objet non spatial est valide, un utilisateur ou un processus doit résoudre les conflits en faveur de la version de mise à jour ou de la version cible (par défaut).

En savoir plus sur la gestion des conflits de version de branche.

Conteneur de conflits

Un conteneur de conflits est une désignation attribuée à des entités de conteneur dans un réseau de domaine de télécommunications pour indiquer le sommet (ou la racine) d’une hiérarchie d’inclusion spécifique auxquelles est attribuée la catégorie de réseau Conflict Container (Conteneur de conflits). Vous définissez les conteneurs qui joueront le rôle de conteneurs de conflits dans la structure, en déterminant quelle unité ou quel groupe d’entités sera traité comme un groupe lors de la réconciliation, si des conflits sont détectés.

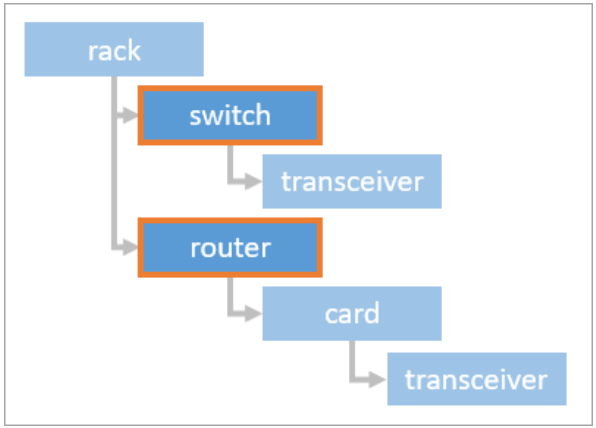

Par exemple, le diagramme suivant illustre la hiérarchie d’inclusion pour une armoire. Dans cet exemple, si vous spécifiez un commutateur et un routeur en tant que racines locales pour chaque branche (ou sous-arborescence) de la hiérarchie d’inclusion à l’aide de la catégorie Conflict Container (Conteneur de conflits) (contour orange), lors de la réconciliation, si des conflits ont été créés, ils sont renvoyés en tant qu’ensemble de conflits distincts sous chaque conteneur de conflits pour examen.

L’existence de hiérarchies d’inclusion volumineuses peut nécessiter la définition de plusieurs conteneurs de conflits pour limiter les conflits qui sont synthétisés dans chaque conteneur de conflits pour évaluation. Dans l’exemple ci-dessus, vous auriez pu spécifier l’armoire en tant que conteneur de conflits ; cependant, dans ce scénario, les conflits locaux provenant de toutes les branches de la hiérarchie d’inclusion seraient synthétisés et affichés via l’entité d’armoire, qui peut être plus difficile à examiner.

Lors des opérations de réconciliation, les entités auxquelles cette catégorie est attribuée sont utilisées pour signaler les conflits logiques à l’utilisateur dans un ensemble de conflits. Un conflit logique n’est pas identifié et signalé par le biais de la détection des conflits classique. Pour comprendre cela, examinez l’exemple ci-dessous, qui illustre les fibres regroupées à l’intérieur d’un câble. Dans ce scénario, les fibres à l’intérieur du câble sont divisées en utilisant des approches différentes dans la version par défaut et dans une version nommée. Les fibres divisées sont créées sous forme d’insertions dans de nouvelles lignes, qui ne mènent normalement pas à la détection de conflits ; toutefois, grâce à l’utilisation de l’attribution de catégorie Conflict (Conflit) lors de la réconciliation, ces modifications génèrent un conflit logique au niveau du conteneur et renvoient un ensemble de conflits sur l’entité de conteneur de conflits. Dans cet exemple, le câble à fibre optique a été défini en tant que conteneur de conflits et le regroupement des fibres pour la Fibre A est modifié dans la version par défaut et dans une version nommée :

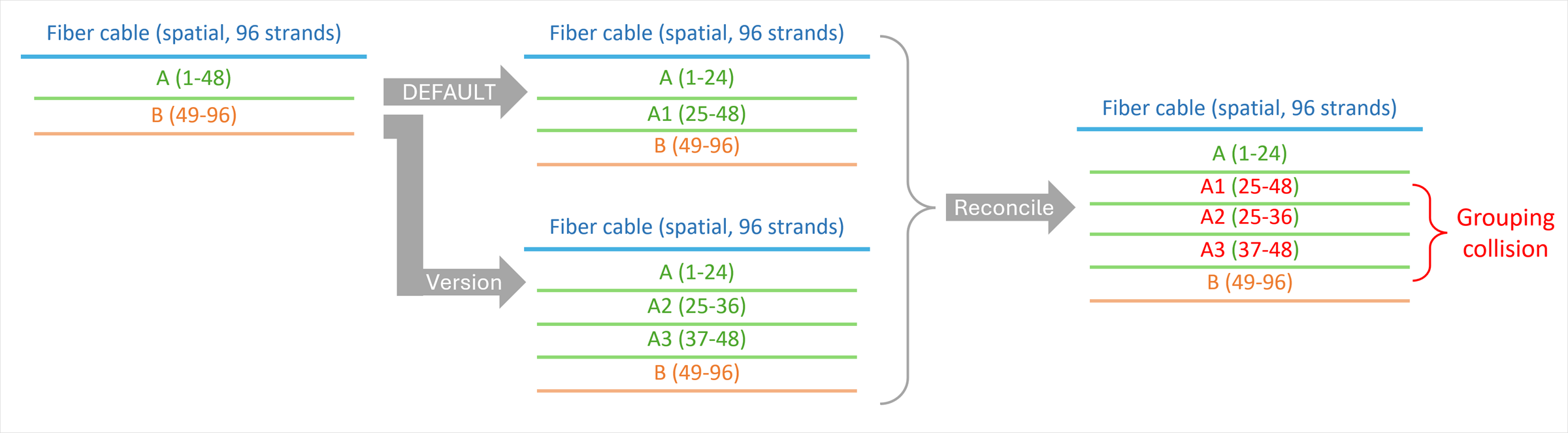

Dans la version par défaut, la Fibre A1 est créée pour les brins 25 à 48, tandis que la Fibre A2 et la Fibre A3 sont créées dans la version pour représenter les fibres 25 à 36 et 37 à 48, respectivement. Dans les deux exemples, la Fibre A est modifiée de la même façon et les fibres divisées sont créées sous forme d’insertions dans de nouvelles lignes. Lors de la réconciliation, un conflit logique est détecté au niveau du conteneur et signalé en tant qu’ensemble de conflits sous le câble à fibre optique pour examen.

En savoir plus sur la gestion des conflits à l’aide de conteneurs de conflits

Connectivité

La connectivité décrit l’état dans lequel deux entités de réseau sont considérées comme connectées via une connectivité basée sur la coïncidence géométrique ou sont connectées via une association de connectivité. Lorsque vous connectez des entités de réseau par le biais d’une extrémité, d’un sommet ou d’un point partagé (valeurs x, y et z communes), il s’agit d’une connectivité implicite. Lorsque vous connectez des entités ou des objets via une association de connectivité et qu’ils ne coïncident pas spatialement, il s’agit d’une connectivité explicite.

Par exemple, une pompe placée à l’extrémité d’une conduite d’eau possède une connectivité implicite vers la conduite d’eau en raison de la localisation partagée.

En savoir plus sur la connectivité et la traversabilité

Associations de connectivité

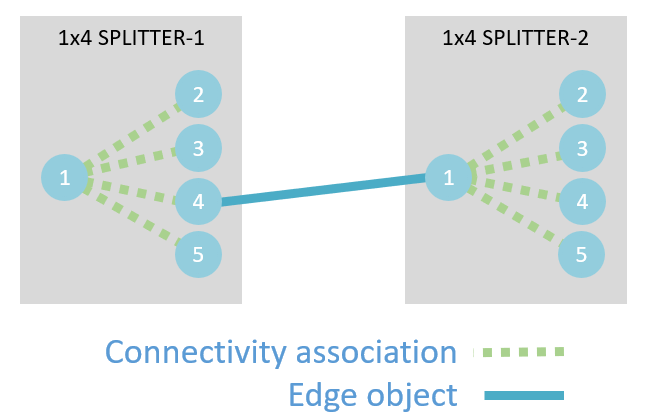

Les associations de connectivité vous permettent de modéliser la connectivité entre des entités de réseau qui ne sont pas coïncidentes. Elles peuvent également être utilisées pour créer une connectivité entre des entités spatiales et des objets jonction et tronçon non spatiaux.

• Les associations de connectivité jonction-jonction permettent d’établir une connectivité explicite entre deux entités ponctuelles ou objets jonction.

• Les associations de connectivité jonction-tronçon permettent à des entités ponctuelles et linéaires de se connecter par le biais de la coïncidence géométrique (les entités se trouvent au même emplacement x,y,z), ou permettent à un objet tronçon de se connecter avec des entités ponctuelles ou des objets jonction.

• Les associations de connectivité tronçon-jonction-tronçon permettent à une ligne de se connecter à une extrémité d’une entité ponctuelle, ou à un objet tronçon de se connecter à une autre ligne ou un autre objet tronçon via une entité ponctuelle ou un objet jonction.

En savoir plus sur les associations de connectivité

Inférence de connectivité

L’inférence de connectivité fait référence au processus utilisé dans les scénarios où aucune connectivité physique n’est présente entre les localisations de départ et d’arrêt spécifiées d’un réseau de domaine de télécommunications. La connectivité doit être inférée en traversant la hiérarchie d’inclusion d’une entité afin d’identifier un chemin dans un traçage de chemin.

Les catégories de réseau Conteneur d’unités de type tronçon, Conteneur d’unités de type jonction et Identifiable par unité peuvent être attribuées à des types de ressource de contenu et de conteneur applicables, respectivement, pour prendre en charge l’inférence de connectivité via la hiérarchie d’inclusion d’une entité lorsque la connectivité physique n’est pas représentée.

Lorsqu’un chemin est introuvable à l’aide de la connectivité d’entité explicite, l’inférence de connectivité peut être activée à l’aide du paramètre Infer Connectivity (Inférer la connectivité) dans les outils Trace (Traçage) et Add Trace Configuration (Ajouter la configuration de tracé). Lorsqu’un traçage de chemin rencontre des objets jonction identifiables par unité avec un tronçon connecté alors que l’option Infer Connectivity (Inférer la connectivité) est activée, la hiérarchie d’inclusion de l’entité est traversée pour trouver un conteneur attribué à une catégorie de conteneur d’unités. Une traversée descendante est alors effectuée pour trouver d’autres objets jonction identifiables par unité, qui deviennent des candidats pour la traversée afin de trouver un chemin vers une localisation d’arrêt.

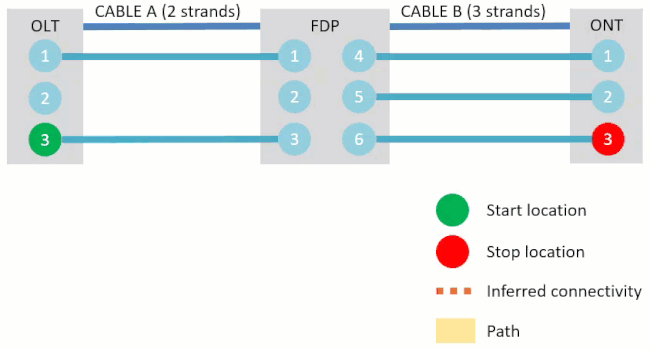

L’exemple ci-après montre comment l’inférence de connectivité est utilisée pour découvrir un chemin entre le port 3 de la borne de ligne optique (OLT) et le port 3 de la borne de réseau optique (ONT). Étant donné qu’aucune connectivité explicite n’est modélisée entre les ports sur le panneau de distribution de fibre optique (FDP), les ports sont attribués à la catégorie Unit Identifiable (Identifiable par unité) et le panneau de distribution de fibre optique est attribué à la catégorie Unit Container (Conteneur d’unités). Lorsque le traçage du chemin s’exécute alors que l’option Infer Connectivity (Inférer la connectivité) est sélectionnée, tous les ports du panneau de distribution de fibre optique dont la valence est de 1 sont évalués pour déterminer si un chemin existe jusqu’à la localisation d’arrêt spécifiée.

Remarque :

Les objets jonction identifiables par unité sans tronçon connecté sont évalués lorsqu’ils sont définis comme localisation d’arrêt d’un traçage de chemin.

Règles de connectivité

Ensemble de règles de réseau qui sont définies dans chaque réseau de distribution et qui régissent les types d’entités de réseau pouvant effectuer des connexions ou des associations. Ces règles sont définies selon des pratiques commerciales et sont utilisées conjointement avec des restrictions d’entités pour gérer l’exactitude des ressources dans votre réseau. Les règles de connectivité sont appliquées grâce à la capture et à l’outil Valider la topologie.

En savoir plus sur les règles de connectivité

Conteneur

Un conteneur est une entité de réseau qui contient un ou plusieurs objets ou entités. Les cartes affichent normalement des conteneurs et masquent le contenu ; toutefois, le contenu est disponible et utilisé pour le traçage de l’analyse. Vous pouvez connecter des entités de réseau à l’intérieur d’un conteneur à des entités ou objets à l’extérieur d’un conteneur.

Des sous-stations électriques et des stations de pompage sont des exemples d’entités de container.

En savoir plus sur les associations d’inclusion

Mode de mise à jour d’inclusion

Le mode de mise à jour de l’inclusion est activé grâce à la commande Enter Containment (Passer en mode inclusion) dans le groupe Associations de l’onglet Utility Network (Réseau technique). Dans ce mode, les entités créées qui possèdent une règle de prise en charge sont automatiquement ajoutées au conteneur actif et se transforment en contenu. La mise à jour en mode de mise à jour d’inclusion affiche quelles entités de réseau se trouvent dans le conteneur actif et comment elles sont connectées. Les résultats d’analyse sont également visibles dans la vue de container.

Tout en mettant à jour un assemblage d’entités, vous passerez généralement en mode de mise à jour d’inclusion. Les nouvelles entités créées sont automatiquement ajoutées comme contenu pour l’assemblage.

En savoir plus sur le mode de mise à jour d’inclusion

Associations d’inclusion

Les associations d’inclusion permettent d’établir une relation entre un conteneur et son contenu. L’inclusion permet de représenter une collection dense d’entités par une seule entité. Par exemple, les dispositifs, fils et conducteurs peuvent être placés à l’intérieur d’entités, comme des sous-stations, des appareils de commutation, des tranchées et des gaines. Les entités de contenu peuvent être affichées ou masquées dans la vue cartographique pour améliorer la visibilité et réduire l’encombrement de la carte. Les entités ou les objets non spatiaux qui contiennent d’autres entités de réseau sont appelés conteneurs et les entités ou les objets qui sont contenus sont désignés sous le nom de contenu.

En savoir plus sur les associations d’inclusion

Règle d’association d’inclusion

Les règles d’association d’inclusion sont un type de règle de réseau qui indique quels types d’entités et d’objets peuvent être contenus dans une autre entité ou un autre objet (conteneur). Les règles de réseau sont stockées au niveau du réseau de distribution. Les entités et les objets de différents réseaux de domaine peuvent ainsi être inclus dans le même conteneur ; par exemple, des règles peuvent être configurées pour contenir des conduites de gaz ou d’eau dans la même tranchée.

En savoir plus sur les règles d’association d’inclusion

Contenu

Une entité de réseau contenue dans une autre entité ou un autre objet dans une association d’inclusion est considérée comme du contenu. Le contenu est configuré via une règle d’association d’inclusion qui définit quels types d’entités de réseau peuvent être contenus dans une autre entité ou un autre objet.

Les transformateurs et les vannes sont des exemples d’entités qui peuvent être le contenu d’un groupe de transformateurs ou d’un assemblage de vannes.

En savoir plus sur les associations d’inclusion

Propriétaire du réseau de distribution de la base de données

Lorsque vous utilisez un réseau technique enregistré sur une géodatabase d’entreprise, il existe deux propriétaires pour un jeu de données de réseau technique : le propriétaire de la base de données et le propriétaire du portail.

Le propriétaire du réseau de distribution de la base de données est déterminé par l’utilisateur de base de données utilisé dans la source de données lorsqu’un réseau de distribution est créé. Il est nécessaire d’accéder au réseau de distribution en tant que propriétaire du réseau de distribution de la base de données pour effectuer les tâches de configuration et de publication.

Ensemble de définition

Les ensembles de définition permettent de définir un sous-ensemble d’entités d’une couche avec lesquelles travailler en filtrant les entités extraites du jeu de données par la couche. Cela signifie qu’un ensemble de définition affecte non seulement le dessin, mais également les entités qui apparaissent dans la table attributaire de la couche, qui peuvent être sélectionnées, étiquetées, identifiées et traitées par les outils de géotraitement.

En savoir plus sur le filtrage d’entités avec des ensembles de définition.

Dispositif

Un dispositif est l’une des cinq classes d’entités fournies dans le réseau de distribution. Cette classe représente des entités de domaine opérationnelles avec des propriétés actives qui peuvent avoir un impact sur le flux de ressources dans votre réseau. Par exemple, une vanne contrôle le flux de l’eau, un transformateur change la puissance électrique d’un niveau de tension à un autre et un compteur mesure la consommation de gaz, d’eau ou d’électricité d’un client. Parmi les exemples d’entités ponctuelles, citons les vannes, compteurs, transformateurs et commutateurs.

Pour en savoir plus, reportez-vous à la rubrique Réseaux de domaine.

Modèle de diagramme

Lors de l’utilisation des diagrammes de réseau, un modèle de diagramme contient les définitions des règles, mises en page et couches du diagramme. En d’autres termes, il renferme les propriétés de configuration qui définissent le contenu (définition des règles et mises en page) et la présentation (définition de la couche de diagramme) des diagrammes de réseau qui vont être générés.

En savoir plus sur les modèles de diagramme

Direction

La direction définit la manière dont les ressources circulent à travers les bornes sur une entité. La direction doit être définie pour toutes les configurations de bornes, en mode directionnel ou bidirectionnel. Une configuration directionnelle des bornes indique que les ressources du réseau ne peuvent circuler que dans un sens dans un objet de dispositif ou de jonction. Une configuration bidirectionnelle des bornes indique que les ressources du réseau peuvent circuler dans un sens ou dans l’autre du dispositif ou de l’objet de jonction : les bornes en amont ou en aval ne sont pas différenciées.

Reportez-vous à la rubrique Gestion des bornes pour plus d’informations.

Zones à valider

Les zones à valider signalent les entités modifiées sur une carte qui sont obsolètes dans la topologie de réseau. Les zones à valider constituent des aides visuelles pour savoir quelles zones doivent être validées pour maintenir la topologie du réseau. Elles sont effacées une fois que la topologie du réseau est validée et qu’il n’y a plus d’erreurs. Les zones à valider sont créées dans deux cas de figure : lorsque des entités sont modifiées et lorsqu’une entité du réseau de distribution enfreint des règles et restrictions établies lors des opérations d’activation, de validation et de mise à jour du sous-réseau. On parle alors de zones à valider modifiées et de zones à valider erronées, respectivement.

Le champ attributaire Status utilise le codage bit à bit pour représenter l’opération qui a créé la zone à valider. Cela permet de symboliser la zone à valider et d’en contrôler le comportement lors de la validation. Les zones à valider créées par des insertions, des mises à jour et des suppressions, ainsi que par la modification d’objets non spatiaux associés, sont également appelées des zones à valider modifiées et contiennent des bits de modification (0,1,2). Les zones à valider associées à des erreurs, ou zones à valider erronées, contiennent des bits d’erreur (3,4,5). Lors de la validation, seules les zones à valider modifiées, ou les zones à valider erronées contenant un bit de modification (mise à jour), sont évaluées pour être nettoyées. Les zones à valider erronées sans bit de mise à jour sont ignorées.

Par exemple, l’existence d’une connectivité entre une jonction et une ligne sans règle de connectivité jonction-tronçon ou tronçon-jonction-tronçon correspondante aurait pour effet de créer une zone à valider erronée avec un Status de 8 (2^3) lors de la validation des entités. Cette entité serait ignorée par les futures opérations de validation. Si l’entité est modifiée pour corriger le scénario d’erreur, le Status est mis à jour sur 9 (2^3 = 8) + (2^0 = 1) avec le bit de modification et sera évalué avec les futures opérations de validation.

Objets à valider

Les objets à valider stockent des informations sur les mises à jour apportées aux objets non spatiaux et aux associations dans un réseau de domaine de télécommunications. Lorsqu’un objet non spatial ou une association dans le réseau de domaine de télécommunications est modifié, une ligne est créée pour chaque objet non spatial ou association dans la table des objets à valider car des champs de clé étrangère sont utilisés à la place de la table Associations pour gérer certains types d’association.

Sous-réseau disjoint

Si les contrôleurs de sous-réseaux qui partagent le même nom de sous-réseau ne peuvent pas être traversés de l’un à l’autre, le sous-réseau est considéré comme disjoint. La prise en charge de ce type de configuration de niveau est définie dans le cadre de la définition de sous-réseau du niveau. Cela signifie que les différentes parties d’un sous-réseau peuvent être isolées les unes des autres lorsque la définition de niveau prend en charge des sous-réseaux disjoints. Vous pouvez afficher cette propriété du niveau à l’aide de l’onglet Network Properties (Propriétés du réseau) des propriétés du réseau de distribution.

• Pour les niveaux d’un réseau de domaine avec une définition de niveau partitionné, l’outil de géotraitement Configurer la définition de sous-réseau comprend une option Support Disjoint Subnetworks (Prendre en charge les sous-réseaux disjoints). Par défaut, les réseaux de domaine partitionné ne prennent pas en charge les sous-réseaux disjoints.

• Les niveaux d’un réseau de domaine avec une définition de niveau hiérarchique prennent toujours en charge les sous-réseaux disjoints.

Filtres d’affichage

Les filtres d’affichage sont des requêtes qui déterminent quelles entités d’une couche sont affichées. Ils peuvent être déterminés par échelle ou définis manuellement. Par exemple, vous pouvez configurer des filtres d’affichage pour contrôler la visibilité des entités de contenu des associations d’inclusion. Ils se différencient des ensembles de définition en ce sens qu’ils impactent uniquement l’affichage.

En savoir plus sur l’utilisation des filtres d’affichage.

Réseau de domaine

Les réseaux de domaine sont le premier composant architectural utilisé pour organiser le réseau de distribution. Ils contiennent un ensemble spécifique à certains secteurs de classes d’entités et d’objets non spatiaux pour représenter les ressources de secteurs d’activité comme la distribution électrique, la transmission du gaz ou les télécommunications, et permettent de modéliser des sections importantes et logiquement distinctes d’un système. Un réseau de distribution peut contenir un ou plusieurs réseaux de domaine.

Par exemple, un réseau de distribution électrique, de gaz ou d’eau peut avoir deux réseaux de domaine pour modéliser la livraison de ses ressources : transmission et distribution.

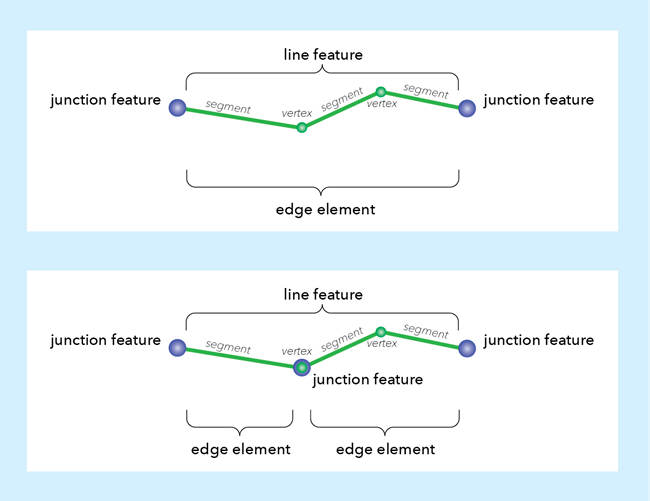

Éléments de tronçon

Le réseau de distribution comprend un réseau logique d’éléments de jonction et de tronçon. Les éléments de tronçon constituent le composant logique des entités de tronçon (ou lignes) dans un réseau de distribution. Une entité tronçon complexe est associée à un ensemble d’éléments de tronçon dans la topologie du réseau.

Par exemple, une conduite hydraulique représentée par une entité linéaire peut être constituée de plusieurs éléments de tronçon séparés par des dérivations pour les lignes de service. Dans l’exemple ci-dessous, l’ajout d’une jonction avec une connectivité à mi-portée crée une entité linéaire unique (ou tronçon) constituée de plusieurs éléments de tronçon.

Règle tronçon-jonction-tronçon

Les règles de connectivité tronçon-jonction-tronçon sont basées sur la coïncidence géométrique ou les associations de connectivité. Elles déterminent les types d’entités linéaires ou d’objets tronçon pouvant être connectés ou associés à l’aide d’une entité de jonction ou d’un objet jonction intermédiaire.

En savoir plus sur les règles de connectivité.

Objet tronçon

Les objets tronçon sont des entités de réseau non spatiales utilisées pour modéliser et travailler avec un grand nombre d’entités du monde réel qui partagent un espace géographique commun. Les objets dans cette table représentent des entités structurelles ou opérationnelles linéaires qui sont souvent contenues dans d’autres objets. Parmi les exemples, citons des gaines individuelles dans un système de canalisations ou des fiches de connexion dans un boîtier à fibre optique. Cela permet aux organisations de modéliser leur réseau de manière détaillée sans avoir à créer des entités avec une géométrie pour chaque ressource.

En savoir plus sur les objets jonction et tronçon.

Déploiement d’entreprise

Un déploiement d’entreprise est le modèle de déploiement principal d’un réseau de distribution qui utilise une géodatabase d’entreprise pour publier, mettre à jour et employer les services d’ArcGIS Enterprise. Cette architecture basée sur des services permet un accès multi-utilisateur et le partage d’un réseau de distribution sur toutes les plateformes (bureau, mobile et Web).

En savoir plus sur le modèle de déploiement mono-utilisateur secondaire à l’aide de géodatabases fichier et mobile.

Inspecteur d’erreurs

La fenêtre Error Inspector (Inspecteur d’erreurs) donne des informations et inclut des outils permettant de comprendre et de traiter les entités et les objets du réseau de distribution qui signalent une erreur.

En savoir plus sur la gestion des erreurs à l’aide de l’inspecteur d’erreurs.

Entité d’interruption

Les entités d’interruption sont créées en spécifiant les entités de réseau devant servir d’interruptions lors de la configuration du traçage. Lorsque vous utilisez des entités spatiales, un point coïncident est créé sur la carte afin d’indiquer l’emplacement de l’interruption pour le traçage. Les enregistrements des tables d’objets jonction et tronçon non spatiaux peuvent être sélectionnés et ajoutés à l’onglet Barriers (Interruptions) de la fenêtre Trace (Traçage) pour servir d’interruptions. Alors que toutes les entités de réseau peuvent être utilisées comme entités d’interruption, ces dernières sont facultatives lors des événements de traçage.

Une vanne peut être sélectionnée de façon interactive dans la carte pour servir d’entité d’interruption pour un traçage. Lorsque cette entité est sélectionnée à l’aide de la commande Add features (Ajouter des entités) de l’onglet Barriers (Interruptions), un point coïncident est créé sur la carte afin d’indiquer l’emplacement de l’interruption pour le traçage.

En savoir plus sur les entités d’interruption.

Restrictions d’entités

Restrictions intégrées imposées au niveau de la classe pour les entités et les objets qui participent au réseau pour favoriser la précision et l’exactitude des données. Leur objectif consiste à restreindre les relations valides entre les classes d’entités et d’objets sur le réseau et à contrôler les types de règles qui peuvent être ajoutées à un réseau de distribution. Les entités peuvent être connectées ou associées tant que les restrictions d’entités sont respectées et que des règles de réseau existent pour permettre de telles relations.

En savoir plus sur les restrictions d’entités.

Filtre d’interruption

Un filtre d’interruption permet de déterminer les entités d’un sous-réseau qui constituent des interruptions. Les filtres d’interruption sont semblables aux entités d’interruption ou aux interruptions conditionnelles, mais sont évalués et appliqués lors du deuxième passage du traçage pour permettre au contrôleur de sous-réseau d’être identifié en premier.

Par exemple, vous pouvez créer un filtre d’interruption à l’aide de Category = Isolating. Dans cet exemple, Isolating est une catégorie de réseau définie par l’utilisateur, affectée à des groupes d’actifs et des types d’actifs spécifiques considérés comme étant de type isolement. Lorsque le traçage est exécuté, une fois que le contrôleur de sous-réseau est identifié, toute entité répondant aux critères agit en tant qu’interruption et arrête le traçage.

En savoir plus sur les filtres d’interruption.

Filtre par fonctions d’interruption

Un filtre par fonctions d’interruption utilise une condition pour déterminer le moment où un traçage doit s’arrêter. Lorsqu’un traçage remplit cette condition, il s’arrête. Les filtres par fonctions d’interruption se comportent comme des interruptions fonctionnelles mais sont évalués et appliqués lors d’un deuxième passage comme un filtre d’interruption pour permettre au contrôleur de sous-réseau d’être identifié en premier.

En savoir plus sur les filtres par fonctions d’interruption.

Sens de flux

Il est primordial de comprendre le mode de déplacement des ressources sur un tronçon du réseau lors de la réalisation de traçages directionnels dans le réseau de distribution. Par défaut, les opérations de traçage déterminent le sens de circulation à la volée en localisant les contrôleurs de sous-réseau après avoir découvert si le réseau de domaine est une source ou une cuvette. Lorsque vous réalisez un traçage directionnel à la recherche des entités en amont ou en aval, les traçages en amont se déplacent vers les contrôleurs de sous-réseaux dans les réseaux de domaine de type source et à l’opposé des contrôleurs de sous-réseaux dans les réseaux de domaine de type cuvette, tandis que les traçages en aval font l’inverse.

Lorsque le flux est modélisé à l’aide de contrôleurs de sous-réseau, le sens de flux est dérivé des contrôleurs de sous-réseau en utilisant la traversabilité. Vous pouvez utiliser l’outil Traçage pour effectuer le traçage d’un sous-réseau, en amont ou en aval, à l’aide des options de type de résultat Connectivity (Connectivité), Elements (Éléments) ou Features (Entités), ou l’outil Exporter le sous-réseau avec les options de type de résultat Connectivity (Connectivité) ou Features (Entités) et le paramètre Include flow directions (Inclure les sens de flux) pour renvoyer les sens de flux dérivés des contrôleurs de sous-réseau.

Le sens de flux est renvoyée dans un fichier .json en sortie en tant que flowDirection sur les lignes traversées, les objets tronçon, les tronçons internes des dispositifs avec bornes, et pour les associations de connectivité pour indiquer si le flux dérivé du contrôleur de sous-réseau correspond au sens de numérisation de la ligne (withDigitized), est contraire au sens de numérisation de la ligne (againstDigitized) ou est indeterminate. Pour les objets tronçon et les associations de connectivité, le sens de numérisation est défini à l’aide des ID globaux d’origine et de destination dans l’association. Cette fonctionnalité est particulièrement utile lorsqu’elle est utilisée conjointement avec des outils permettant de visualiser le sens de flux, d’effectuer une analyse de réseau ou d’intégrer la connectivité du réseau de distribution à des systèmes externes.

Si vous utilisez un modèle qui s’appuie sur le sens de numérisation des lignes pour déterminer le sens de flux des ressources au sein du réseau, le paramètre Use Digitized Direction (Utiliser le sens de numérisation) est fourni lorsque vous effectuez un traçage en amont et en aval pour que vous puissiez réaliser le traçage en utilisant le sens de numérisation des lignes et la valeur attributaire de sens de flux du réseau. N’utilisez pas cette option si vous modélisez le flux à l’aide de contrôleurs de sous-réseau.

Quand l’option Use Digitized Direction (Utiliser le sens de numérisation) est sélectionnée, les paramètres Domain Network (Réseau de domaine), Tier (Niveau) et Target Tier (Niveau cible) sont masqués dans l’outil et ignorés. Ce paramètre est disponible et actif uniquement avec les réseaux de distribution en version 7 et versions ultérieures si le paramètre Trace Type (Type de traçage) est défini sur Upstream (En amont) ou Downstream (En aval). Ce paramètre est requis pour exécuter un traçage directionnel avec un réseau de domaine de télécommunications.

Remarque :

Les sens de flux dérivés des contrôleurs de sous-réseau et renvoyés dans le fichier .json à l’aide du paramètre Include flow directions (Inclure les sens de flux) avec les options de type de résultat Connectivity (Connectivité), Elements (Éléments) et Features (Entités) ne sont pas liés à l’attribut de sens de flux utilisé par le paramètre Use Digitized Direction (Utiliser le sens de numérisation). Le paramètre Include flow directions (Inclure les sens de flux) est destiné à être utilisé avec des traces basées sur des sous-réseaux où le flux est modélisé à l’aide de contrôleurs de sous-réseau, tandis que le paramètre Use Digitized Direction (Utiliser le sens de numérisation) est destiné à être utilisé avec le traçage en amont et en aval dans des modèles qui s’appuient sur le sens de numérisation des lignes pour déterminer le sens dans laquelle les ressources circulent dans le réseau.

Interruptions fonctionnelles

Une interruption fonctionnelle définit la limite des sous-réseaux selon qu’une condition fonctionnelle est remplie ou non. Les interruptions fonctionnelles peuvent être utilisées, entre autres, pour distinguer un sous-réseau dans un réseau de canalisations selon une valeur de seuil de pression (par exemple, 50).

En savoir plus sur les interruptions fonctionnelles.

Coïncidence géométrique

Lorsque deux entités se trouvent au même emplacement x, y et z, elles sont géométriquement coïncidentes. On parle également de connectivité implicite.

Par exemple, les entités peuvent parfois occuper les mêmes emplacements x et y, tels que des dispositifs empilés sur un poteau. Le fait d’attribuer les entités de valeurs Z aux mêmes emplacements x et y permet de veiller à ce que les entités ne soient pas géométriquement coïncidentes.

Regroupement

Le concept de regroupement permet de regrouper logiquement, à l’aide d’identifiants d’unité, des objets non spatiaux qui partagent les mêmes attribution et topologie, et de les représenter dans un réseau de domaine de télécommunications sur une ligne unique de la base de données. Cela réduit l’espace de stockage nécessaire et rend plus intuitive l’interaction avec un grand nombre d’objets grâce à des attributs de partage.

En savoir plus sur le regroupement d’objets dans un réseau de domaine de télécommunications

Définition de niveau hiérarchique

Dans les réseaux de domaine avec une définition de niveau hiérarchique, la même entité peut être modelée dans plusieurs types de sous-réseaux. Par exemple, les zones de pression et les zones d’isolation peuvent être définies dans deux niveaux dans un groupe de niveaux. Une entité de gaz ou d’eau peut faire partie à la fois des niveaux de pression et d’isolation.

Sous-réseau incohérent

S’il existe plusieurs contrôleurs de sous-réseaux dans un sous-réseau alors que leurs attributs Subnetwork Name ne sont pas cohérents, le sous-réseau est considéré comme incohérent. Par exemple, dans un sous-réseau comportant cinq contrôleurs de sous-réseau, le nom de sous-réseau de quatre des contrôleurs de sous-réseau est correct, mais le cinquième porte un nom différent.

Si des sous-réseaux incohérents sont détectés pendant le processus de mise à jour, une erreur est renvoyée dans l’outil Mettre à jour un sous-réseau et des erreurs sont générées pour les contrôleurs de sous-réseau. Les sous-réseaux incohérents sont également signalés pendant l’exécution d’un traçage de sous-réseau.

Pour en savoir plus sur la mise à jour des sous-réseaux.

Flux indéterminé

Le flux indéterminé désigne les zones d’un sous-réseau où le sens de flux est bidirectionnel ou ambigu, ou qu’il ne peut pas être déterminé pour des entités de réseau lors du traçage en amont, en aval ou d’isolement d’un sous-réseau. Le flux indéterminé se produit chaque fois que le sens de flux dans le réseau peut être défini dans l’une ou l’autre direction, selon l’offre et la demande du réseau à un moment donné. Cela peut être causé par la présence de boucles ou lorsque plusieurs contrôleurs fournissent une ressource à un tronçon commun. Par défaut, les entités et les objets à circulation indéterminée sont inclus dans les résultats du traçage.

La plupart des réseaux électriques sont conçus pour minimiser le flux indéterminé. L’électricité doit circuler dans un sens à tout moment dans une ligne et le changement de sens exige d’ouvrir ou de fermer des interrupteurs pour rediriger l’alimentation. Les réseaux maillés font exception à cette règle, lorsque plusieurs sources d’énergie sont connectées à la même grille afin de fournir une source d’électricité continue et redondante à une zone de grande fiabilité. En revanche, les réseaux pressurisés tels que les réseaux de gaz et d’eau ont tendance à contenir de grandes zones de flux indéterminé car ils sont conçus en tenant compte des boucles et de la redondance. Cela garantit également un déplacement continu des ressources afin d’éviter l’accumulation de matières dans les tuyaux.

Jonction

Les entités jonction représentent des structures ou entités de domaine opérationnelles qui possèdent des propriétés de connectivité, mais n’ont pas d’incidence sur la ressource. On peut citer en exemple des dérivations, des raccords de conduits ou d’autres points de connexion.

Pour en savoir plus, reportez-vous à la rubrique Réseaux de domaine.

Règle de connectivité jonction-tronçon

Une règle de connectivité jonction-tronçon est un type de règle de connectivité qui stipule quelles jonctions ou quels objets jonction vous pouvez connecter aux extrémités ou sommets des lignes et des objets tronçon.

En savoir plus sur les règles de connectivité.

Règle de connectivité jonction-jonction

Une règle de connectivité jonction-jonction est un type de règle de connectivité qui stipule quelles classes de jonction et d’objet jonction peuvent être connectées à d’autres jonctions ou objets jonction. L’application de cette règle permet de définir une association de connectivité entre deux classes disjointes.

Objet jonction

Les objets jonction sont des entités de réseau non spatiales utilisées pour modéliser et travailler avec un grand nombre d’entités du monde réel qui partagent un espace géographique commun. Les objets dans cette table représentent des entités structurelles ou opérationnelles individuelles qui sont souvent contenues dans d’autres objets. Les masquages sur une paroi de conduit ou dans une armoire d’équipement de montage sur un site d’équipement en sont des exemples. Cela permet aux organisations de modéliser leur réseau de manière détaillée sans avoir à créer des entités avec une géométrie pour chaque ressource.

En savoir plus sur les objets jonction et tronçon.

Ligne

Les entités linéaires dans un réseau de domaine représentent des entités opérationnelles linéaires, telles que des fils et des canalisations. Il s’agit des lignes qui conduisent ou livrent une ressource de distribution, par exemple l’électricité, le gaz, l’eau ou les communications, entre des dispositifs et des jonctions. Dans un réseau de structure, les lignes représentent des entités linéaires, telles que des tranchées et des canalisations souterraines. Les lignes de structure peuvent également contenir d’autres entités de réseau qui transportent une ressource.

Objets localisables

Les associations à des entités spatiales sont utilisées pour déterminer l’emplacement des objets non spatiaux sur une carte et pour les représenter visuellement. Ces entités spatiales fournissent un mécanisme permettant de créer des zones à valider et de valider les mises à jour apportées aux objets non spatiaux afin que ceux-ci puissent être mis à jour dans la topologie de réseau. Les objets tronçon et jonction sont considérés comme localisables lorsqu’ils sont contenus dans une entité ou joints structurellement à une entité dans leur hiérarchie d’inclusion ou de dépendance. Lorsqu’ils ne servent pas de contenu ou ne sont pas structurellement joints à une entité dans leur hiérarchie d’association, ils sont considérés comme des objets non localisables.

En savoir plus sur la localisation des objets jonction et tronçon

Connectivité logique

La connectivité logique décrit la connectivité (ou relation) entre les entités de réseau dans une topologie de réseau et les pondérations nécessaires à la traversée. La connectivité logique n’implique pas la géométrie ou la localisation spatiale des éléments de réseau concernés.

Les bornes constituent un exemple de connexions logiques sur un dispositif ou un objet jonction. Elles n’existent pas en tant qu’entités dans un réseau mais permettent de définir la connectivité au sein du réseau logique.

Boucles

Les boucles sont des zones du réseau où le sens de circulation est ambigu, également appelé circulation indéterminée. Au sein d’une boucle, les ressources peuvent circuler dans l’une ou l’autre direction. Les boucles sont attendues avec des réseaux de maillage, mais désignent généralement des conditions d’erreur dans des réseaux radiaux. Le type de traçage Loops (Boucles) peut être utilisé pour détecter des boucles.

En savoir plus sur la détection des boucles de réseau

Vue cartographique

La vue cartographique présente un affichage cartographique d’un réseau de distribution. Lorsque des mises à jour sont appliquées, des zones à valider apparaissent sur la carte pour indiquer les endroits où la topologie de réseau n’est pas actuelle.

Connectivité à mi-portée

Lorsque vous connectez des entités de réseau à un objet tronçon ou ligne, vous pouvez établir des connexions aux extrémités ou aux sommets de mi-portée. En utilisant les sommets à mi-portée, vous pouvez créer des entités de réseau sans interrompre les lignes de réseau où la ligne physique est continue.

Par exemple, la connectivité à mi-portée a généralement lieu à l’endroit où un service se connecte à une ligne de distribution électrique. Les dérivations surviennent également à mi-portée des entités linéaires et des objets tronçon.

Configuration de tracé nommée

Une configuration de tracé nommée est une configuration de tracé qui a été créée aux fins de réutilisation dans ArcGIS Pro et de partage au sein d’une organisation par le biais de cartes Web, pour être utilisée par des applications Web ou de terrain. Ce type de configuration vous permet de stocker des tracés complexes dans le réseau de distribution et de simplifier l’expérience utilisateur associée au traçage.

En savoir plus sur les configurations de tracé nommées

Attribut de réseau

Les attributs de réseau sont associés aux attributs sur les classes d’entités et les tables d’objets de votre réseau. Ils sont dérivés des attributs d’entités de réseau et ils sont conservés en cache dans la topologie de réseau afin d’améliorer les performances alors que les attributs sont évalués pendant une trace ou pendant l’exécution de tâches de gestion de sous-réseaux. Les valeurs enregistrées en tant qu’attributs des entités et des objets sont reflétées ou mises à jour dans les attributs de réseau associés chaque fois que vous validez la topologie de réseau.

Par exemple, vous pouvez modéliser les phases électriques comme attribut de réseau de sorte qu’un traçage puisse être exécuté sur une seule des trois phases électriques. Vous pouvez également définir les diamètres de canalisation comme attribut de réseau pour contraindre les traçages de gaz et d’eau.

En savoir plus sur les attributs de réseau

Catégories de réseau

Une catégorie de réseau correspond à une balise utilisée pour représenter une caractéristique d’une ressource dans un réseau. Elle est créée et attribuée à des entités de réseau pour des combinaisons de type d’actif et de groupe d’actif spécifiques.

Par exemple, vous pouvez utiliser une catégorie de réseau Protective (Protection) pour limiter les traçages d’entités de réseau électrique aux dispositifs ou à l’équipement utilisés afin de protéger le système, tels que les fusibles ou les réenclencheurs.

Pour plus d’informations, reportez-vous à la rubrique Catégories de réseau.

Diagramme de réseau

Un diagramme de réseau fournit une représentation symbolique des entités de réseau dans un réseau de distribution auxquelles une technique de visualisation est appliquée. Cette vue schématique simplifiée d’un réseau est utile à différents types d’analyses d’ingénierie. Ils portent également le nom de représentations ou de diagrammes schématiques et appliquent des algorithmes spécifiés par l’utilisateur pour concentrer les entités non essentielles et mettre en évidence les entités cruciales pour la vue du réseau d’un ingénieur. Les diagrammes de réseau peuvent également illustrer les résultats d’une analyse de traçage.

Un diagramme à une ligne pour les utilitaires électriques est un exemple de diagramme de réseau.

En savoir plus sur les diagrammes de réseau

Entités de réseau

Le terme entités de réseau est utilisé pour faire généralement référence aux ressources représentées dans le modèle de données du réseau de distribution. Il englobe à la fois des classes d’entités et des objets non spatiaux dans le domaine et le réseau de structure.

Topologie de réseau

Une topologie organise la connectivité et le partage de la géométrie par les entités ponctuelles, linéaires et surfaciques. La topologie de réseau (ou index de réseau) permet d’analyser le traçage et de récupérer rapidement les entités de réseau en se basant sur la connectivité logique. Lorsque des mises à jour sont appliquées à un réseau de distribution, les parties affectées de la topologie de réseau s’affichent en tant que zones à valider pour indiquer que la topologie de réseau ne correspond pas aux entités mises à jour. La topologie de réseau stocke tous les types d’associations (connectivité, inclusion et dépendance structurelle) dans le réseau de distribution.

L’opération d’activation crée la topologie du réseau, une opération de validation de la topologie du réseau met à jour les entités et les associations avec les zones à valider pour une étendue spécifiée du réseau, et l’opération de recréation de la topologie du réseau recrée la topologie du réseau pour toutes les entités dans une zone donnée, qu’elles comportent ou non des zones à valider.

Pour en savoir plus, reportez-vous à la rubrique Topologie de réseau.

Circuit non sectionné

Les circuits non sectionnés (ou simples) sont représentés par une seule localisation de départ et d’arrêt dans la table Circuit d’un réseau de domaine de télécommunications. Ils ne contiennent pas de sections.

Objets non spatiaux

Les objets de jonction et de tronçon sont des objets de réseau non spatiaux permettant de modéliser et d’utiliser un grand nombre d’entités réelles qui partagent un espace géographique commun. Par exemple, les brins à l’intérieur d’un câble à fibre optique ou les conducteurs d’une gaine souterraine. Cela permet aux organisations de modéliser leur réseau de manière détaillée sans avoir à créer des entités avec une géométrie pour chaque ressource.

Pour en savoir plus, reportez-vous à la rubrique Objets jonction et objets tronçon.

Définition de niveau partitionné

Une définition de niveau partitionné peut être appliquée à un réseau de domaine pour modéliser les réseaux qui sont séquentiels de nature, tels que les infrastructures électriques et de télécommunications. Les entités dans les réseaux de domaine avec une définition de niveau partitionné sont indépendantes et peuvent exister uniquement dans un niveau. La relation entre les niveaux dans les réseaux de domaine partitionné est ordonnée et linéaire. Par exemple, un niveau de transmission fournit la ressource sur une longue distance et un niveau de distribution sert la ressource jusqu’au client.

En savoir plus sur les niveaux partitionnés

Chemin

Un chemin dans un circuit est une séquence de tronçons (par exemple, des conduites hydrauliques ou des brins de fibre) qui joint une séquence de jonctions (par exemple, des vannes ou des ports) dans le réseau. Un chemin peut être obtenu à l’aide d’un traçage de chemin. Le traçage d’un chemin commence à une localisation de départ, désignée par des points de départ visant à identifier l’origine du chemin à analyser. Les localisations d’arrêt indiquent la fin du chemin et peuvent être désignés explicitement à l’aide de points d’arrêt, par une ligne ou un objet tronçon terminé par une jonction système de valence 1 (également appelée tronçon non terminé), ou dans un réseau de domaine de télécommunications par des entités ou objets dont les types de ressources correspondent à la catégorie réseau Localisation de circuit. Les chemins peuvent être détectés et renvoyés à l’aide d’un traçage de chemin avec des réseaux de domaine de télécommunications et traditionnels.

En savoir plus sur les traçages de chemin.

Propriétaire du réseau de distribution du portail

Lorsque vous utilisez un réseau de distribution enregistré sur une géodatabase d’entreprise, il existe deux propriétaires pour un jeu de données de réseau de distribution : le propriétaire de la base de données et le propriétaire du portail.

L’utilisateur du portail actif lors de la création du réseau de distribution joue le rôle de propriétaire du réseau de distribution du portail. Le propriétaire du réseau technique du portail doit remplir certaines conditions requises et conditions préalables. La connexion du propriétaire du réseau technique du portail est une condition préalable à certaines tâches de configuration du réseau et à la publication des couches du réseau technique. Pour les outils qui requièrent une connexion active au portail avec le compte du propriétaire du réseau de distribution du portail, cette condition est mentionnée dans les remarques d’utilisation.

Pour aller plus loin :

Si vous y accédez depuis une connexion de base de données établie en tant que propriétaire du réseau de distribution de la base de données, le propriétaire du réseau de distribution du portail est répertorié dans la section General (Général) de la boîte de dialogue Network Properties (Propriétés du réseau).

En savoir plus sur la mise à jour du propriétaire du réseau de distribution du portail

Modèle prédéfini

Un modèle prédéfini permet à un éditeur de placer rapidement un ensemble complexe d’entités. Les modèles prédéfinis créent tous les types d’associations nécessaires et insère les entités de réseau. Ils font partie de l’infrastructure de mise à jour principale d’ArcGIS Pro et utilisent l’infrastructure des associations dans le réseau de distribution.

Par exemple, un modèle prédéfini peut être configuré pour insérer un conteneur d’armoire électrique avec tous ses commutateurs, fusibles et barres omnibus internes, et les connecter comme il convient.

Propagateurs

Ils sont définis dans le cadre du niveau dans la configuration du tracé du sous-réseau sur les attributs de réseau et affichés dans la configuration du tracé pour les niveaux dans l’onglet Network Properties (Propriétés du réseau).

En savoir plus sur les propagateurs et la propagation des attributs

Section

Une section est un ensemble logique d’éléments dans un circuit, qui peuvent être identifiés par l’intermédiaire d’une opération de traçage unique. Les sections sont définies par une localisation de départ et une localisation d’arrêt. Les sections sont modélisées à l’aide de la table CircuitSection.

L’exemple suivant illustre un circuit composé de trois sections. Il n’existe pas de connectivité interne dans l’équipement ODF et FDP.

Secteur de service

Le secteur de service est une classe d’entités surfaciques compatibles avec les valeurs z et m et incluant une ou plusieurs entités, qui englobe la zone opérationnelle d’une distribution. Il peut globalement s’agir de la surface d’une ville ou d’une région. Elle est utilisée comme entrée pour la création d’un réseau technique. L’étendue des entités dans la classe d’entités de la zone d’influence sert à définir l’étendue du réseau. L’étendue du réseau est une entité surfacique unique qui est calculée en agrégeant les étendues spatiales de toutes les entités en entrée ; elle est légèrement plus large que l’étendue agrégée des entités de la zone de travail en entrée. Vous pouvez visualiser le polygone qui englobe l’étendue de réseau en affichant la zone à valider d’un réseau de distribution lorsque la topologie de réseau est désactivée.

L’étendue de réseau représente la surface dans laquelle la topologie de réseau est conservée. Cela limite également la zone modifiable de l’ensemble du réseau physique et des classes de réseau. Pour restreindre la création des entités de réseau à un niveau plus fin, créez une règle attributaire de contrainte à l’aide des fonctions de géométrie Arcade telles que Intersects dans l’expression de script.

Déploiement mono-utilisateur

Un déploiement mono-utilisateur est un modèle de déploiement secondaire d’un réseau de distribution enregistré dans une géodatabase fichier ou mobile qui donne accès à l’intégralité des fonctionnalités analytiques du réseau de distribution. L’accès simultané est activé pour les opérations en lecture seule, mais les processus de verrouillage sur une géodatabase mobile et au niveau du jeu de classes d’entités d’une géodatabase fichier empêche la mise à jour par plusieurs utilisateurs.

En savoir plus sur le déploiement d’entreprise pour configurer un réseau de distribution sur une géodatabase d’entreprise.

Répartiteur

Dans un réseau de domaine de télécommunications, un répartiteur est un dispositif passif qui sépare un signal en plusieurs sorties isolées les unes des autres.

La modélisation des répartiteurs avec leur répartition peut générer des problèmes de performances lors des opérations de traçage et d’analyse dans le réseau de distribution. Pour éviter tout problème, vous pouvez attribuer la catégorie de réseau des répartiteurs à des types de ressource spécifiques qui définissent les répartiteurs dans un réseau de domaine de télécommunications. La catégorie empêche que plusieurs chemins soient trouvés lorsqu’un répartiteur est rencontré et optimise le processus de marquage des circuits comme étant à valider lors de la validation de la topologie du réseau.

Lors de la modélisation des répartiteurs dans un réseau de domaine de télécommunications, il est recommandé de suivre les bonnes pratiques suivantes :

• Créez un type de ressource spécifique dans la classe d’objets jonction pour les ports de répartiteur et attribuez-lui la catégorie de réseau des répartiteurs.

• Utilisez des associations de connectivité jonction-jonction pour modéliser la connectivité entre les ports de répartiteur (objets jonction) dans un dispositif de répartition.

• Utilisez des objets tronçon (contenus sur une ligne) pour modéliser la connectivité entre les dispositifs qui contiennent des objets jonction attribués à la catégorie de réseau des répartiteurs (par exemple, un port de sortie sur le répartiteur 1 à un port d’entrée sur le répartiteur 2).



Structure

Les structures sont des entités ou des objets qui prennent en charge les entités de domaine et les objets qui contrôlent le flux de ressources dans un réseau de distribution. Les réseaux de distribution transportent généralement plusieurs types de ressources dans un ensemble commun de structures. Par exemple, un poteau peut prendre en charge des lignes électriques, des fils de télécommunication et des câbles. De même, un fourreau peut transporter plusieurs types de ressources de distribution.

En savoir plus sur les structures.

Association de dépendance structurelle

Une association de dépendances structurelles permet de modéliser les structures d’appui et les dépendances d’un réseau. Souvent, un réseau de distribution doit signaler les entités structurelles (poteaux, par exemple) qui sont associées à un sous-réseau ou localiser une bouche d’égout par laquelle un dispositif critique est accessible. Les structures ne font pas partie du réseau en vue du traçage de la ressource, mais il est nécessaire d’identifier et de répertorier rapidement les structures qui sont rattachées aux entités de réseau. Les dépendances structurelles associent de manière logique les entités de structure à d’autres entités d’un réseau de distribution. Ces associations permettent de modéliser la relation entre les structures qui soutiennent l’équipement et les actifs associés qui sont liées. Par exemple, un poteau peut servir de structure, avec un transformateur pour dépendance.

• Une structure peut avoir plusieurs dépendances (par exemple, un poteau avec un transformateur, la mise à la terre, un support élévateur et le parafoudre qui y est relié).

• Les entités de dépendance, comme les plateformes, peuvent également être associées à plusieurs poteaux (structures).

En savoir plus sur les dépendances structurelles

Règle d’association de dépendance structurelle

Les règles d’association de dépendances structurelles déterminent quels types d’entités ou d’objets peuvent être joints à une autre entité ou un autre objet (structure) via une association de dépendances structurelles.

En savoir plus sur les règles d’association de dépendances structurelles.

Limite de structure

Une limite de structure représente les limites physiques ou opérationnelles pour des ensembles d’entités de dispositif de domaine opérationnel, de ligne ou de jonction. Il s’agit d’entités de conteneur surfaciques comprenant d’autres entités de réseau. Par exemple, une limite de structure peut représenter le contour d’une limite de sous-station, des chambres d’appareillage électrique ou des installations de maintenance.

Pour en savoir plus, reportez-vous à la rubrique Classes dans un réseau de structure.

Réseau physique

Chaque réseau de distribution possède un réseau de structure qui représente les classes prenant en charge les dispositifs et les lignes qui transmettent une ressource dans un réseau de domaine. Tous les réseaux de domaine dans un réseau de distribution partagent un réseau de structure commun.

Par exemple, un réseau électrique possède des poteaux, des socles, des armoires et d’autres entités structurelles qui sont des ressources de distribution, mais qui ne transportent pas directement la ressource livrée.

En savoir plus sur un réseau physique

Circuit secondaire

Un circuit secondaire est une partie d’un circuit qui peut être utilisée pour définir un autre circuit. Par exemple, lorsqu’une partie de la capacité ou de la bande passante d’un circuit doit être partagée, le circuit doit être divisé en circuits secondaires. Un circuit consommateur utilise un circuit secondaire pour définir une section de circuit alors que le circuit dont provient un circuit secondaire est appelé circuit fournisseur. Les circuits secondaires sont connectés en parallèle et non en série.

L’exemple suivant illustre un circuit secondaire. Le Circuit A est défini sur le réseau sous-marin entre les nœuds 1 et 2 (Ocean City, NJ et Bude, Cornouailles, respectivement), avec une capacité de 400 Gbits/s. La capacité du circuit fournisseur (Circuit A) est divisée en deux circuits secondaires, SubcircuitA1 et SubcircuitA2, de 200 Gbits/s chacun, qui peuvent être consommés par d’autres circuits pour activer le partage des ressources. Le circuit consommateur (Circuit B) consomme ensuite le circuit secondaire SubcircuitA1 provenant de Circuit A. Circuit B peut aussi être divisé en circuits secondaires, comme illustré par le circuit secondaire SubcircuitB1 consommé par Circuit C.

Sous-réseau

Un sous-réseau permet de modéliser la connectivité et le flux des systèmes en temps réel, comme des circuits et des zones de pression. Il représente une zone de connectivité bien définie (un sous-ensemble topologique) dans un niveau, où tous les objets et entités connectés sont définis par leur création ou leur arrêt dans le ou les mêmes contrôleurs de sous-réseaux et sont utilisés pour organiser, gérer et analyser les données. Pour créer un sous-réseau, un contrôleur de sous-réseau est défini, la topologie du réseau est validée et le sous-réseau est mis à jour.

Les sous-réseaux sont désignés sous le nom de circuits dans des systèmes électriques et de zones de pression dans les systèmes de distribution de gaz et d’eau.

Pour en savoir plus, reportez-vous à la rubrique Sous-réseaux.

Classe d’entités SubnetLine

La classe d’entités SubnetLine stocke un ensemble d’entités linéaires, représentant chacune un sous-réseau. L’objectif de cette classe d’entités est la visualisation lors de la mise à jour et de la génération de cartes de sous-réseaux. Chaque entité linéaire se compose d’une agrégation d’entités linéaires dans un sous-réseau avec des types d’actifs valides.

En savoir plus sur la classe d’entités SubnetLine.

Traçage basé sur un sous-réseau

Plusieurs types de traçage principal sont fournis avec l’outil de géotraitement Traçage. Les parcours basés sur un sous-réseau s’appuient sur les informations de la configuration du parcours de sous-réseau. Cette composante de la définition de sous-réseau d’un niveau permet de limiter le champ des résultats de traçage à l’aide des paramètres Domain Network (Réseau de domaine) et Tier (Niveau) de l’outil Traçage.

Les traçages basés sur un sous-réseau qui utilisent la définition de sous-réseau de la configuration de traçage sont pris en charge uniquement avec les réseaux de domaine traditionnels. Les formes sont les suivantes :

• Sous-réseau

• Contrôleurs de sous-réseau

• En amont/En aval

• Isolement

En savoir plus sur les types de traçage de réseau de distribution

Contrôleur de sous-réseau

Un contrôleur de sous-réseau est un type d’entité de réseau à partir duquel une ressource est livrée ou collectée. Les contrôleurs de sous-réseaux sont utilisés pour définir l’origine ou l’arrêt d’un sous-réseau. Un type de contrôleur de sous-réseau est défini pour chaque réseau de domaine et, lorsque le niveau est configuré, il est défini de sorte à utiliser un ou plusieurs contrôleurs du réseau de domaine. Vous pouvez configurer certains groupes d’actifs et types d’actifs afin de pouvoir les définir en tant que contrôleurs de sous-réseaux ; ils sont pour cela affectés à une catégorie de réseau. Pour les entités de dispositif et objets jonction, les contrôleurs de sous-réseaux sont définis au moyen d’une borne spécifique et servent de point de début ou de fin pour l’analyse du traçage.

Par exemple, dans un système électrique, un contrôleur de sous-réseau peut être une station ou une sous-station génératrice d’électricité. Dans un système de distribution d’eau gravitaire, un contrôleur de sous-réseau peut être un réservoir.

En savoir plus sur les contrôleurs de sous-réseau

Groupe de couches de sous-type et tables de groupe de sous-types

Un groupe de couches de sous-type est constitué de couches d’entités complexes contenant plusieurs sous-couches appelées couches de sous-type. Les tables de groupe de sous-types contiennent plusieurs sous-tables appelées tables de sous-types. Chaque couche de sous-type ou table de sous-types correspond à un sous-type dans le jeu de données ou le service source. Il est ainsi possible de modifier chacune d’entre elles indépendamment les unes des autres.

En savoir plus sur les groupes de couches de sous-type.

Jonction système

Une jonction système est une entité de réseau masquée qui est placée à l’extrémité d’un tronçon de réseau lorsqu’il n’y a pas de jonction définie par l’utilisateur. Les jonctions système sont générées pendant l’activation initiale de la topologie de réseau ou par l’action de la validation de la topologie de réseau. Ces entités sont masquées dans la vue cartographique, mais vous pouvez les afficher dans une vue de diagramme de réseau.

Les jonctions système sont créées dans certains cas de figure :

• Un seul tronçon sans jonction définie par l’utilisateur aux extrémités

• Deux tronçons qui partagent une extrémité, mais qui ne sont pas connectés par une jonction définie par l’utilisateur

  • Si les entités tronçons ont les mêmes attributs Asset group et Asset Type, une jonction système est créée entre elles et la connectivité est établie.

  • Si les entités tronçons ont des attributs Asset group et Asset Type différents, une jonction système est créée à l’extrémité de chaque entité tronçon et la connectivité n’est pas établie. Des erreurs sont générées.

En savoir plus sur les restrictions d’entités

Dérivations

Les dérivations de sous-réseau (ou dérivations) sont des entités ponctuelles ou des objets jonction placés à mi-portée le long d’un objet tronçon ou ligne. Elles sont utilisées pendant un traçage et mettent à jour un sous-réseau lorsque ce dernier a été configuré pour utiliser la propagation. Une dérivation permet à ces opérations de recalculer de façon dynamique d’autres valeurs pour les entités de réseau dans une partie dérivée d’un réseau.

En savoir plus sur les dérivations de sous-réseau.

Réseau de domaine de télécommunications

Un réseau de domaine de télécommunications est un type de réseau de domaine facultatif, qui donne accès à des fonctions de gestion des circuits pour les réseaux de télécommunication. En général, les utilisateurs dans le secteur des télécommunications utilisent ce domaine plutôt qu’un réseau de domaine traditionnel. Le réseau de domaine de télécommunications peut être ajouté à un réseau de distribution avec un réseau de distribution de version 8 ou ultérieure à l’aide de l’outil Add Telecom Domain Network (Ajouter un réseau de domaine de télécommunications).

En savoir plus sur les réseaux de domaine de télécommunications

Borne

Les bornes représentent des ports logiques, des entrées ou des emplacements de sortie sur un dispositif ou un objet jonction dans un réseau de distribution. Les bornes ne sont normalement pas requises, mais elles le sont parfois. Les classes servant de contrôleur de sous-réseau nécessitent des bornes si elles comportent trois connexions ou plus à l’entité de réseau. L’utilisation de bornes permet de modéliser de manière plus réaliste certaines ressources et d’échanger des données de manière plus précise avec des systèmes analytiques externes. Chaque dispositif ou objet jonction peut contenir plusieurs bornes, qui peuvent toutes être interconnectées. Les configurations de bornes modélisent ces interconnexions en spécifiant le chemin de flux traversant les bornes.

Par exemple, un transformateur comporte des bornes côté supérieur et côté inférieur. Un disjoncteur possède des bornes côté source et côté charge.

Pour plus d’informations, reportez-vous aux rubriques Gestion des bornes et Bornes.

Configuration des bornes

La configuration des bornes détermine le mode de cheminement d’une ressource au sein d’une entité de réseau dans laquelle des bornes sont définies. Lorsque vous créez une configuration de bornes, vous indiquez si la ressource peut cheminer dans les deux sens ou dans un seul, le nom des bornes, si une borne se trouve sur le côté amont ou aval de l’entité de réseau, quels chemins sont valides entre les bornes et le chemin par défaut entre les bornes. Une fois créée, la configuration des bornes est affectée à un type de ressource d’un groupe de ressources dans un dispositif ou un objet jonction.

Par exemple, un transformateur delta étoile a une configuration des bornes qui indique les voies d’accès valides entre le côté supérieur et le côté inférieur des bornes.

Chemin des bornes

Un chemin de la borne est tout chemin valide par laquelle une ressource peut passer dans une configuration de la borne. Les chemins valides indiquent les chemins que les matières premières d’un réseau peuvent emprunter pour entrer dans une entité. Lorsqu’une entité de réseau est créée avec un type d’actif auquel est attribuée une configuration de borne avec des chemins valides, l’entité ou l’objet se voit automatiquement attribuer un chemin par défaut spécifié pour la configuration de la borne. Le chemin attribué peut être modifié de façon à correspondre à n’importe lequel des chemins valides identifiés pour la configuration du terminal.

Pour en savoir plus sur les chemins des bornes, reportez-vous à la rubrique Gestion des bornes.

Niveau

Les niveaux permettent de séparer et de gérer le composant architectural final d’un réseau que constituent les sous-réseaux. Un niveau définit une collection de sous-réseaux individuels qui partagent tous les mêmes propriétés et qui respectent tous les mêmes restrictions. Les propriétés sont définies lors vous ajoutez un réseau de domaine et créez des niveaux pour le réseau de distribution. Ces propriétés déterminent la mise en page des niveaux et leur position par rapport au reste des niveaux dans un réseau de domaine.

Par exemple, vous pouvez modéliser les classes du réseau de distribution électrique avec deux niveaux, où le niveau moyenne tension commence à la borne côté charge du disjoncteur sortant de la sous-station. Le disjoncteur convertit les tensions au niveau de la transmission en tension de moyen niveau et traverse toutes les lignes et tous les dispositifs jusqu’à ce qu’il atteigne la borne côté supérieur des transformateurs de distribution qui convertissent l’électricité en basse tension.

Pour plus d’informations, reportez-vous aux rubriques Hiérarchies de réseau avec tiers et Tiers.

Groupe de niveaux

Les groupes de niveaux vous permettent d’organiser votre système dans des réseaux de domaine possédant unedéfinition de niveau hiérarchique. Les groupes de niveaux sont nécessaires pour ajouter des niveaux à un réseau de domaine hiérarchique et représentent les systèmes tels que l’eau, le gaz et les égouts. Les groupes de niveaux permettent de modéliser les différents secteurs de ces types de réseaux, par exemple la collecte, la transmission, la distribution et la protection cathodique.

En savoir plus sur les groupes de niveaux.

Analyse de traçage

Les types d’analyse fréquemment réalisés avec un réseau font appel aux traçages. Un réseau de distribution peut avoir besoin de connaître chaque entité de réseau connectée à une source, de rechercher les boucles dans un réseau ou toutes les entités de réseau situées en amont ou en aval par rapport à un point sélectionné. Certains types de traçage sont contraints par des dispositifs donnés, tels que des dispositifs de protection. La définition de ces types de dispositifs est fournie par les catégories de dispositifs dans un réseau de domaine.

Les traçages en amont, en aval et connectés sont des exemples d’analyse de traçage.

Configuration de tracé

L’outil Traçage comprend un ensemble complet de propriétés de configuration avancée qui permettent d’affiner les paramètres de traçage et de contrôle pour la traversabilité, les fonctions, les filtres, les sorties et les propagateurs. Ces propriétés sont regroupées sous le nom de configuration de tracé. Elles sont différentes des configurations de tracé nommées, qui sont créées et stockées à des fins de réutilisation et de partage au sein d’une organisation.

Traversabilité

La connectivité et la traversabilité sont deux concepts associés dans le réseau de distribution. Alors que la connectivité décrit la plage éventuelle du flux de ressources (électricité, eau, gaz ou autre), la traversabilité décrit la plage réelle du flux de ressources selon l’état actuel des dispositifs ou objets jonction susceptibles d’entraver le flux (vannes ou commutateurs). La définition des sous-réseaux qui sont délimités par le statut actuel des dispositifs d’interruption (commutateur et vannes) illustre le concept de traversabilité.

Pour illustrer ce concept, plusieurs canalisations peuvent être connectées dans un système de distribution d’eau, mais les vannes fermées déconnectent les zones de fourniture d’eau les unes des autres.

En savoir plus sur la connectivité et la traversabilité

Entité de conteneur d’unités

Un conteneur d’unité est une entité ou un objet dans un réseau de domaine de télécommunications pour lequel la catégorie de réseau Junction Unit Container (Conteneur d’unités de type jonction) ou Edge Unit Container (Conteneur d’unités de type Tronçon) est attribuée au type de ressource. Les conteneurs d’unités gèrent l’attribution d’identifiants d’unité (ID d’unité) pour les entités identifiables par unité au sein de leur hiérarchie d’inclusion.

Les entités dispositif et les objets jonction prennent en charge la catégorie Junction Unit Container (Conteneur d’unités de type jonction), tandis que les lignes et objets tronçon prennent en charge la catégorie Edge Unit Container (Conteneur d’unités de type tronçon). Les entités du conteneur d’unités de type tronçon sont limitées au nombre d’unités spécifié dans le champ Max Content Unit ID.

Lorsqu’un réseau de domaine de télécommunications est créé, un champ attributaire NextUnitID est créé dans les classes Device (Dispositif), Edge Object (Objet tronçon) et Junction Object (Objet jonction). Les entités auxquelles l’une des catégories de conteneur d’unités est attribuée utilisent ce champ pour contrôler l’attribution des identifiants d’unité pour les entités identifiables par unité dans leur hiérarchie d’inclusion.

En savoir plus sur l’utilisation des identifiants d’unité

Entité identifiable par unité

Un objet ou une entité dans un réseau de domaine de télécommunications, dans lequel la catégorie de réseau Unit Identifiable (Identifiable par unité) est attribuée au type de ressource, est considéré comme une entité identifiable par unité. Cette catégorie est utilisée avec les catégories Conteneur d’unités de type jonction ou Conteneur d’unités de type tronçon pour gérer les identifiants d’unité des entités de réseau.

En savoir plus sur l’utilisation des identifiants d’unité

Identifiants d’unité

Les identifiants d’unité (ou ID d’unité, unités) sont utilisés dans les réseaux de domaine de télécommunications avec des objets jonction et tronçon regroupés pour identifier et distinguer les composants individuels (par exemple, les ports, les emplacements ou les fibres) d’un équipement qui peuvent être connectés. Ils sont utilisés avec des combinaisons de couleurs pour différencier les objets regroupés qui partagent un ensemble d’attributs (ports sur une carte ou fibres dans un câble), afin que la connectivité puisse être modélisée pour chaque port ou brin de fibre individuel. Pour les conteneurs d’unités de type jonction, chaque identifiant d’unité est unique pour l’équipement dans lequel il est contenu. Toutefois, les conteneurs d’unités de type tronçon autorisent des identifiants d’unité en double pour prendre en charge des scénarios tels que l’assemblage à mi-portée. Les identifiants d’unité sont gérés au sommet de la hiérarchie d’inclusion d’un équipement pour regrouper logiquement des ressources dans un objet jonction non spatial lorsque la catégorie de réseau Unit Identifiable (Identifiable par unité) est attribuée au type de ressource correspondant.

Malgré son nom, un identifiant d’unité n’est pas un identifiant globalement unique qui fait référence à un enregistrement spécifique dans la base de données. Ils constituent plutôt une abstraction locale offrant un moyen de différencier les composants entre eux au sein de l’équipement qui les contient. Par exemple, il est possible de distinguer les ports 1 et 2 sur un commutateur donné par leurs identifiants d’unité (respectivement ID d’unité 1 et 2), mais ces mêmes étiquettes peuvent apparaître sur n’importe quel autre commutateur du réseau sans conflit.

En savoir plus sur l’utilisation des identifiants d’unité

Objets non localisables

Les objets tronçon et jonction non spatiaux sont représentés visuellement par le biais d’associations à une autre entité. Les associations servent également à déterminer l’emplacement d’un objet. Si vous supprimez cette association, cela peut rendre l’objet jonction ou de tronçon non localisable. Les objets non spatiaux sont considérés comme non localisables lorsqu’ils sont contenus dans une entité spatiale ou structurellement joints à une entité spatiale dans leur hiérarchie d’inclusion ou de dépendance.

En savoir plus sur la localisation des objets jonction et tronçon

Réseau de distribution

Un réseau de distribution est un jeu de données de contrôleur de géodatabase qui fournit des fonctions avancées pour visualiser, mettre à jour et analyser des données de réseau dans ArcGIS. Il s’agit du principal composant sur lequel les utilisateurs s’appuient pour gérer les réseaux de distribution et de télécommunication dans ArcGIS. Il fournit une structure complète de fonctions qui permettent de modéliser des systèmes de distribution, dans des domaines tels que l’électricité, le gaz, l’eau, les eaux pluviales, les eaux usées et les télécommunications.

Un réseau de distribution est une collection de réseaux de domaine (gaz, eau, électricité ou autre) plus un réseau de structure. Une organisation spécifie l’ensemble des classes de réseau qu’elle gère lorsqu’elle configure un réseau de distribution. Vous pouvez définir des associations dans les classes de réseau et activer l’analyse de traçage dans ces domaines. Vous pouvez par exemple effectuer une analyse de traçage électrique entre le niveau de transmission et le niveau de distribution avec un réseau de distribution doté de réseaux de domaine de transmission électrique et de distribution électrique.

En savoir plus sur un réseau de distribution

Version du réseau de distribution

La version du réseau de distribution est incrémentée lorsque le réseau de distribution est mis à jour pour bénéficier de la nouvelle fonctionnalité introduite par l’intermédiaire des changements de schéma dans le modèle d’informations. Lorsque vous utilisez un déploiement d’entreprise, la version d’ArcGIS Pro et celle d’ArcGIS Enterprise déterminent la version du jeu de données du réseau de distribution qui est créé ou mis à niveau. La version du réseau de distribution peut être mise à niveau via l’outil Upgrade Dataset (Mettre à niveau le jeu de données).

En savoir plus sur la compatibilité de la version du réseau de distribution

Règle attributaire de validation

Les règles de validation spécifient des configurations d’attributs acceptables et des relations générales sur une entité. Elles sont utilisées pour vérifier les entités de réseau d’un jeu de données en fonction d’une exigence ou d’une contrainte spécifique.

En savoir plus sur les règles attributaires de validation.

Valider la cohérence

L’option Validate consistency (Valider la cohérence) de l’outil Traçage permet de vérifier la cohérence des résultats de traçage avec la topologie de réseau. Lorsque cette option est définie sur vrai, une opération de traçage échoue et renvoie une erreur qui inclut le nom de la classe et l’ID global des entités ou objets à valider dans le chemin de traçage.

En savoir plus sur la façon de garantir la cohérence du réseau.

Circuit virtuel

Un circuit virtuel est un parcours de communication établi logiquement, qui simule une communication physique dédiée dans une infrastructure de réseau physique. Ce type de circuit est généralement défini entre un point de départ et un point d’arrêt lorsque la composition et la traversabilité du réseau physique sous-jacent sont inconnues. Les circuits virtuels ne sont pas représentés dans la topologie du réseau, mais sont modélisés dans les tables de gestion des circuits.

Les champs Circuit type et Section type dans les tables de gestion des circuits sont utilisés pour indiquer si un circuit est physique ou virtuel. Un circuit est considéré comme virtuel lorsqu’il contient une ou plusieurs sections virtuelles. Les exemples de circuit simple ci-dessus sont définis entre A port 1 et D port 1 et se composent de trois sections. Dans le circuit physique à gauche, les trois sections sont physiques et le circuit est considéré comme un circuit physique. Le circuit virtuel à droite se compose de deux sections physiques et d’une section virtuelle modélisant la connectivité entre B et C, bien que le chemin soit inconnu.

Combinaison de longueurs d’onde

Une combinaison de longueurs d’onde définit un ensemble standardisé de longueurs d’onde optiques utilisées pour modéliser et tracer les entités de réseau dans les systèmes à fibre optique. Un réseau de domaine de télécommunications peut avoir plusieurs combinaisons de longueurs d’onde définies pour décrire des normes spécifiques de multiplexage, telles que le multiplexage par répartition en longueur d’onde grossière (CWDM) et le multiplexage par répartition en longueur d’onde dense (DWDM).

En savoir plus sur l’ajout d’une combinaison de longueurs d’onde à un réseau de domaine de télécommunications
