Utiliser des identifiants d’unité
Un identifiant d’unité, ID d’unité ou unité, est une étiquette qui permet d’identifier et de distinguer des composants individuels, tels que des ports, des emplacements ou des brins, contenus dans un seul équipement. Les identifiants d’unité s’appliquent à tous les composants d’un équipement. Pour les conteneurs d’unités de type jonction, chaque identifiant d’unité est unique pour l’équipement dans lequel il est contenu. Toutefois, les conteneurs d’unités de type tronçon autorisent des identifiants d’unité en double pour prendre en charge des scénarios tels que l’assemblage à mi-portée. Les identifiants d’unité sont gérés au sommet de la hiérarchie d’inclusion d’un équipement pour regrouper logiquement des ressources dans un objet jonction non spatial lorsque la catégorie de réseau Unit Identifiable (Identifiable par unité) est attribuée au type de ressource correspondant.
Malgré son nom, un identifiant d’unité n’est pas un identifiant globalement unique qui fait référence à un enregistrement spécifique dans la base de données. Ils constituent plutôt une abstraction locale offrant un moyen de différencier les composants entre eux au sein de l’équipement qui les contient. Par exemple, il est possible de distinguer les ports 1 et 2 sur un commutateur donné par leurs identifiants d’unité (respectivement ID d’unité 1 et 2), mais ces mêmes étiquettes peuvent apparaître sur n’importe quel autre commutateur du réseau sans conflit.
Ces identifiants sont associés à des combinaisons de couleurs pour différencier les objets regroupés qui partagent un ensemble d’attributs (tels que des ports sur une carte ou des fibres dans un câble) afin de modéliser la connectivité pour chaque port ou brin de fibre.

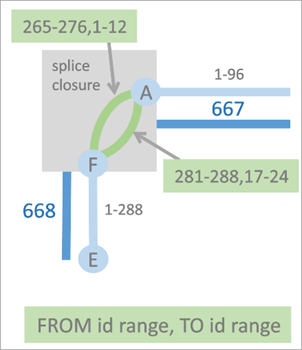

L’exemple ci-dessus illustre la façon dont les identifiants d’unité permettent de définir la connectivité entre des objets tronçon et jonction non spatiaux dans un circuit. Les deux associations de connectivité représentées sous forme de lignes vertes, permettent de modéliser la connectivité entre deux objets jonction A et F. L’association de connectivité supérieure connecte les d’unité 265 à 276 côté FROM de l’objet jonction F aux unités 1 à 12 côté TO de l’objet jonction A dans l’association. L’association de connectivité en dessous modélise la connectivité entre les unités 281 à 288 côté FROM de l’objet jonction F et les unités 17 à 24 côté TO de l’objet jonction A dans l’association. La connectivité est établie entre les plages d’unités sur les objets par le biais de la fenêtre Modify Associations (Modifier des associations) et présentée dans la fenêtre Trace (Traçage) pour que vous puissiez spécifier la plage des unités à laquelle le point de départ, le point d’arrêt ou l’interruption doit s’appliquer lorsque vous exécutez un traçage de type Path (Chemin) ou Connected (Connecté).
Trois catégories de réseau prennent en charge les identifiants d’unité : Junction Unit Container (Conteneur d’unités de type jonction), Edge Unit Container (Conteneur d’unités de type tronçon) et Unit Identifiable (Identifiable par unité). Les entités auxquelles la catégorie Junction Unit Container (Conteneur d’unités de type jonction) ou Edge Unit Container (Conteneur d’unités de type tronçon) est attribuée agissent comme des conteneurs d’unités et contrôlent l’attribution des unités pour les entités identifiables par unité dans leur hiérarchie d’inclusion.
Vous pouvez attribuer la catégorie Junction Unit Container (Conteneur d’unités de type jonction) aux entités dispositif et aux objets jonction ainsi que la catégorie Edge Unit Container (Conteneur d’unités de type tronçon) aux lignes et objets tronçon. Les entités Edge Unit Container (Conteneur d’unités de type tronçon) utilisent le champ Max Content Unit ID pour limiter le nombre d’unités dans la hiérarchie d’inclusion correspondante.
Lorsqu’un réseau de domaine de télécommunications est créé, un champ attributaire Next unit ID est créé dans les classes Device (Dispositif), Edge Object (Objet tronçon) et Junction Object (Objet jonction). Les entités auxquelles la catégorie Conteneur d’unités est attribuée utilisent cet attribut pour contrôler l’attribution des ID d’unité aux objets dotés de la catégorie Unit Identifiable (Identifiable par unité) dans la hiérarchie d’inclusion correspondante. Lorsqu’un objet jonction avec la catégorie Unit Identifiable (Identifiable par unité) est créé comme contenu d’un conteneur d’unités, il reçoit un ID d’unité basé sur la valeur de séquence NEXTUNITIDsur le conteneur, qui est mis à jour chaque fois que les ID d’unité sont modifiés par des mises à jour ou par la réservation d’ID d’unité.

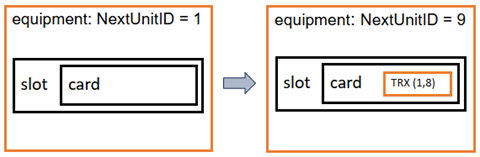

Pour illustrer ce propos, imaginons un scénario dans lequel vous créez un équipement. Cet équipement dispose du type de ressource TelcoDevice auquel vous avez attribué la catégorie de réseau Conteneur d’unités de type jonction. L’attribut Next unit ID est mis à jour selon une séquence commençant par 1. Vous allez ensuite créer un emplacement et une carte, suivi d’un émetteur-récepteur (TRX) équipé de 8 ports à l’aide d’un type de ressource objet jonction (auquel vous avez préalablement attribué la catégorie de réseau Identifiable par unité) pour finaliser la hiérarchie d’inclusion. L’émetteur-récepteur se voit attribuer les ID de séquence du conteneur d’unités à compter de l’unité 1 et une dernière unité égale à 8, ce qui met à jour la valeur attributaire First unit de l’objet en la portant à 1 et la valeur attributaire Last unit à 8. Par la suite, la valeur attributaire Next unit ID sur l’équipement passe de façon incrémentielle à 9.
Plusieurs entités identifiables par unité peuvent participer à la hiérarchie d’inclusion d’une entité comportant différentes entités de conteneur d’unités. Lorsqu’il existe plusieurs conteneurs d’unités dans la hiérarchie d’inclusion d’une entité identifiable par unité, une traversée vers le haut de l’identifiant d’unité permet de localiser le premier conteneur d’unités dans la hiérarchie d’inclusion afin de gérer les identifiants d’unité pour l’objet.

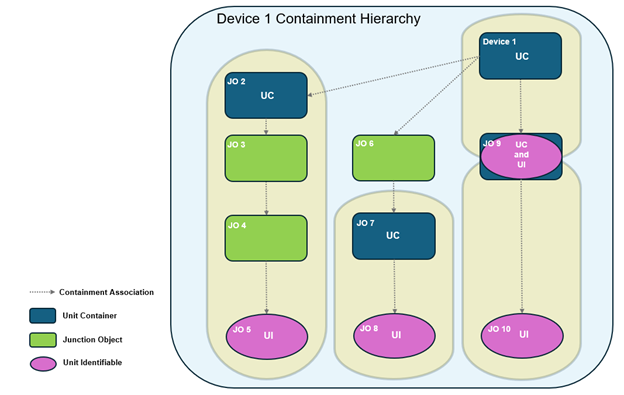

En guise d’illustration le diagramme ci-dessus affiche toutes les entités qui constituent le contenu du dispositif de télécommunication 1 et prennent part à la hiérarchie d’inclusion correspondante. Si plusieurs entités identifiables par unité sont présentes dans le contenu du Dispositif de télécommunication 1, ce dispositif de conteneur d’unités gère uniquement les identifiants d’unité pour JO9. Cela s’explique par le fait que la catégorie Conteneur d’unités de type jonction a également été attribuée à du contenu du Dispositif 1. Un objet jonction en particulier (JO9) est remarquable du fait que les deux catégories Conteneur d’unités de type jonction et Identifiable par unité lui sont attribuées, ses identifiants d’unité étant gérés par la valeur attributaire Next unit ID sur Dispositif 1 tandis qu’il gère également les identifiants d’unité pour JO10. Dans ce scénario, JO2, JO7 et JO9 gèrent respectivement les identifiants d’unité pour JO5, JO8 et JO10.
Gérer les identifiants d’unité avec la fenêtre Unit ID Operations (Opérations ID d’unité)
Les ID d’unité sont utilisés dans de nombreux processus qui englobent la création de hiérarchies d’équipement contenant des entités identifiables par unité, l’établissement de la connectivité entre des objets par le biais de la fenêtre Modify Associations (Modifier des associations) ou de l’activation de la topologie de réseau et lors de la spécification de la plage des identifiants d’unité à utiliser comme point de départ, point d’arrêt ou interruptions dans la fenêtre Trace (Traçage). Cette section donne un aperçu de la façon dont vous pouvez gérer les identifiants d’unité sur les entités de votre réseau de domaine de télécommunications dans la fenêtre Unit ID Operations (Opérations ID d’unité).
La fenêtre Unit ID Operations (Opérations ID d’unité) présente quatre opérations qu’il est possible d’exécuter sur des entités de conteneur d’unités et des entités identifiables par unité dans un réseau de domaine de télécommunications afin de gérer les identifiants d’unité :
Query (Requête)
Reserve Unit IDs (Réserver des ID d’unité)
Reset Unit IDs (Réinitialiser les ID d’unité)
Resize Unit IDs (Redimensionner les ID d’unité)
Les opérations Query (Requête), **Reserve Unit IDs (Réserver des ID d’unité) **et Reset Unit IDs (Réinitialiser les ID d’unité) sont prises en charge lorsqu’une entité de conteneur d’unités est sélectionnée tandis que l’opération Resize Unit IDs (Redimensionner les ID d’unité) s’applique à une entité identifiable par unité sélectionnée.
Configuration requise
Pour utiliser les identifiants d’unité dans la fenêtre Unit ID Operations (Opérations ID d’unité), les conditions suivantes doivent être remplies :
La catégorie Conteneur d’unités ou Identifiable par unité doit être attribuée à Active Item (Élément actif) et cet élément doit référencer une entité d’un réseau de domaine de télécommunications.
La topologie du réseau doit être activée.
Interroger des identifiants d’unité dans un équipement
L’opération Query (Requête) renvoie les unités associées à l’entité de conteneur d’unités sélectionnée et donne des informations sur la présence éventuelle d’interruptions dans les unités d’inclusion. Au fil du temps, des interruptions peuvent apparaître dans l’espace des ID d’unité en raison du remplacement fréquent des cartes et des ports dans un équipement donné. Dans les scénarios dans lesquels il est obligatoire de respecter un ordre strict des ID d’unité attribués aux emplacements des ports, l’opération Requête peut s’avérer utile pour l’identification de telles interruptions afin de pouvoir les éliminer.
Pour utiliser l’opération Requête dans la fenêtre, procédez comme suit :
Un réseau de distribution figurant dans une carte active, cliquez sur l’onglet Utility Network (Réseau de distribution) sur le ruban.
L’onglet Utility Network (Réseau de distribution) est activé.
Sous l’onglet, dans le groupe Telecom Circuits (Circuits de télécommunications), cliquez sur Manage Unit IDs (Gérer les ID d’unité).
La fenêtre Unit ID Operations (Opérations ID d’unité) apparaît, l’outil Add features (Ajouter des entités) étant actif.
Sur la carte, sélectionnez une entité dont le type de ressource correspond à la catégorie Conteneur d’unités de type jonction ou Conteneur d’unités de type tronçon.
Pour les entités spatiales de la classe de dispositif, utilisez l’outil Add features (Ajouter des entités) pour sélectionner l’entité sur la carte.
Pour les objets jonction ou tronçon non spatiaux, utilisez l’outil Add selected (Ajouter la sélection) pour renseigner Active Item (Élément actif) avec les lignes sélectionnées dans la table attributaire.
Lorsque Active Item (Élément actif) est renseigné, les options Query (Requête), Reserve Unit IDs (Réserver des ID d’unité) et Reset Unit IDs (Réinitaliser les ID d’unité) sont disponibles dans le menu déroulant Operation (Opération).
Cliquez sur l’opération Query (Requête) dans le menu déroulant et cliquez sur Apply (Appliquer).

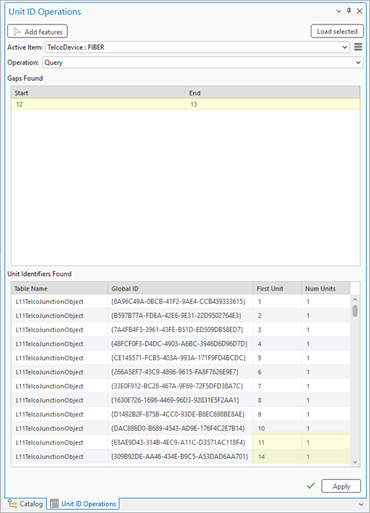

L’entité de conteneur d’unités est soumise à la requête et toutes les entités d’identifiant d’unité incluses sont renvoyées. La section Gaps Found (Interruptions trouvées) affiche les interruptions identifiées dans l’espace des identifiants d’unité tandis que la section Unit Identifiers Found (Identifiants d’unité trouvés) affiche les identifiants d’unité gérés par l’entité de conteneur d’unités. Vous pouvez cliquer avec le bouton droit de la souris sur les entités identifiables par unité renvoyées dans la fenêtre, puis cliquer sur Select (Sélectionner)
pour les sélectionner dans la table attributaire, ou copier l’ID global pour l’utiliser ailleurs.
Réserver des ID d’unité dans un équipement
L’opération Reserve Unit IDs (Réserver des ID d’unité) permet de créer une interruption délibérée dans les ID d’unité d’une entité de conteneur d’unités. Considérons un scénario dans lequel un autre éditeur et vous-même vous efforcez d’ajouter des cartes et des ports à un nouvel équipement. Si les ports que vous êtes sur le point d’ajouter doivent être placés aux positions 11 à 15, mais que la valeur de séquence Next unit ID actuelle est 6 sur l’entité de conteneur d’unités, l’opération Reserve Unit IDs (Réserver des ID d’unité) permet d’insérer une interruption commençant à l’unité 6 (First unit [Première unité]) et se terminant à l’unité 10 (Last unit [Dernière unité]). À l’issue de cette opération, la valeur Next unit ID sur le conteneur correspond à 11. Lorsque vous créez les associations d’inclusion pour les 5 ports, ils recevront les attributions correctes de 11 à 15 correspondant à leurs valeurs attributaires First unit. L’autre éditeur peut alors utiliser les interruptions existantes lors de son travail en créant l’association d’inclusion à partir de la première unité 6.
Pour utiliser l’opération Réserver des ID d’unité dans la fenêtre, procédez comme suit :
Un réseau de distribution figurant dans une carte active, cliquez sur l’onglet Utility Network (Réseau de distribution) sur le ruban.
L’onglet Utility Network (Réseau de distribution) est activé.
Sous l’onglet, dans le groupe Telecom Circuits (Circuits de télécommunications), cliquez sur Manage Unit IDs (Gérer les ID d’unité).
La fenêtre Unit ID Operations (Opérations ID d’unité) apparaît, l’outil Add features (Ajouter des entités) étant actif.
Sur la carte, sélectionnez une entité dont le type de ressource correspond à la catégorie de réseau Junction Unit Container (Conteneur d’unités de type jonction).
Pour les entités spatiales de la classe de dispositif, utilisez l’outil Add features (Ajouter des entités) pour sélectionner l’entité sur la carte.
Pour les objets jonction ou tronçon non spatiaux, utilisez l’outil Add selected (Ajouter la sélection) pour renseigner Active Item (Élément actif) avec les lignes sélectionnées dans la table attributaire.
Lorsque Active Item (Élément actif) est renseigné, les options Query (Requête), Reserve Unit IDs (Réserver des ID d’unité) et Reset Unit IDs (Réinitaliser les ID d’unité) sont disponibles dans le menu déroulant Operation (Opération).

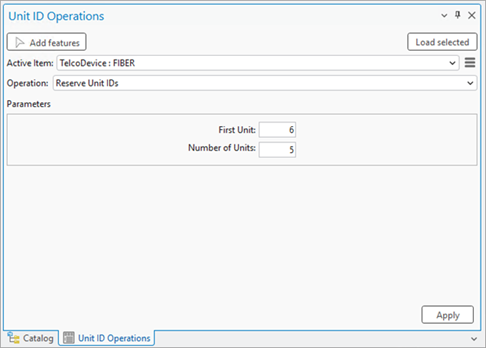

Cliquez sur l’opération Reserve Unit IDs (Réserver des ID d’unité) dans le menu déroulant.
Dans First Unit (Première unité), indiquez une valeur pour spécifier l’unité à laquelle l’interruption insérée doit débuter.
Pour Last Unit (Dernière unité), indiquez une valeur pour spécifier la dernière unité de la plage à réserver.
Cliquez sur Apply (Appliquer).
Une interruption est insérée dans l’espace des identifiants d’unité pour l’entité de conteneur d’unités ; la valeur attributaire Next unit ID du conteneur d’unités est mise à jour. Si l’interruption est insérée dans un espace d’identifiants existant, les identifiants existants sont étendus pour commencer par Next unit ID. Les valeurs From first unit ou To first unit sur les objets tronçon connectés aux objets jonction mis à jour sont mises à jour pour maintenir la connectivité et référencer les nouveaux ID d’unité.
Réinitialiser les ID d’unité dans un équipement
L’opération Reset Unit IDs (Réinitialiser les ID d’unité) permet de réinitialiser les ID d’unité qui ont été associés à une entité de conteneur d’unités sélectionnée. Cela permet de condenser l’espace des identifiants d’unité et de supprimer les interruptions ou encore de résoudre les éventuels problèmes liés à l’incohérence des données (enregistrements identifiables par unité non synchronisés avec le conteneur d’unités, par exemple).
Lorsque cette opération est exécutée, elle supprime les interruptions qui existent dans le contenu du conteneur d’unités et réinitialise la valeur attributaire Next unit ID au niveau du conteneur lui-même. Par exemple, considérons un scénario dans lequel l’opération Requête permet de découvrir des interruptions comme illustré dans le diagramme ci-dessous :
Vous pouvez utiliser l’opération Reset Unit IDs (Réinitialiser les ID d’unité) pour supprimer l’interruption existante qui commence à First Unit (Première unité) 50 et se termine à Last Unit (Dernière unité) 54 en diminuant les valeurs de First Unit (Première unité) de 5.
Une fois l’opération terminée, la valeur attributaire Next unit ID de Fiber TelcoDevice est mise à jour et passe ainsi de 55 à 50. Les valeurs From first unit ou To first unit des objets tronçon connectés aux objets jonction mis à jour sont réinitialisées pour maintenir la connectivité.
Pour utiliser l’opération Reset Unit IDs (Réinitialiser les ID d’unité) dans la fenêtre, procédez comme suit :
Un réseau de distribution figurant dans une carte active, cliquez sur l’onglet Utility Network (Réseau de distribution) sur le ruban.
L’onglet Utility Network (Réseau de distribution) est activé.
Sous l’onglet, dans le groupe Telecom Circuits (Circuits de télécommunications), cliquez sur Manage Unit IDs (Gérer les ID d’unité).
La fenêtre Unit ID Operations (Opérations ID d’unité) apparaît, l’outil Add features (Ajouter des entités) étant actif.
Sur la carte, sélectionnez une entité dont le type de ressource correspond à la catégorie de réseau Junction Unit Container (Conteneur d’unités de type jonction).
Pour les entités spatiales de la classe de dispositif, utilisez l’outil Add features (Ajouter des entités) pour sélectionner l’entité sur la carte.
Pour les objets jonction ou tronçon non spatiaux, utilisez l’outil Add selected (Ajouter la sélection) pour renseigner Active Item (Élément actif) avec les lignes sélectionnées dans la table attributaire.
Lorsque Active Item (Élément actif) est renseigné, les options Query (Requête), Reserve Unit IDs (Réserver des ID d’unité) et Reset Unit IDs (Réinitaliser les ID d’unité) sont disponibles dans le menu déroulant Operation (Opération).

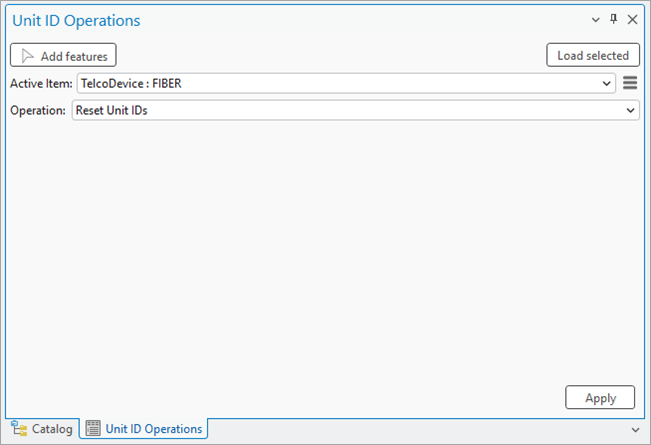

Cliquez sur l’opération Reset Unit IDs (Réinitialiser les ID d’unité) dans le menu déroulant.
Cliquez sur Apply (Appliquer).

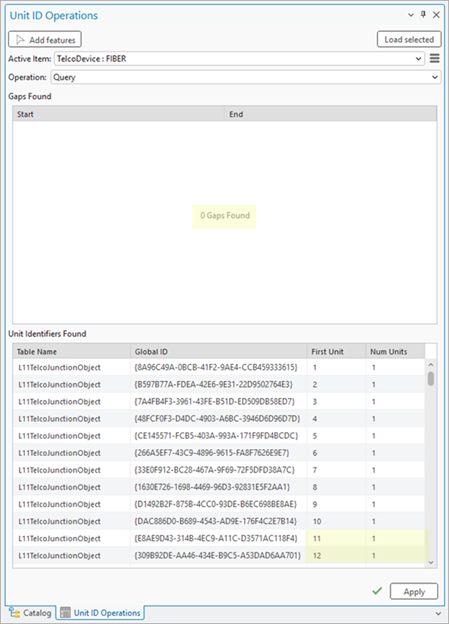

L’espace des identifiants d’unité pour l’entité de conteneur d’unités sélectionnée est réinitialisé et les interruptions existantes sont supprimées. La valeur attributaire Next unit ID sur le conteneur d’unités est mise à jour et les valeurs From first unit ou To first unit des objets tronçon connectés aux objets jonction mis à jour sont réinitialisées pour maintenir la connectivité.
Redimensionner le nombre d’unités associées à un identifiant d’unité
L’opération Resize Unit IDs (Redimensionner les ID d’unité) est activée dès lors qu’un objet doté de la catégorie de réseau Unit Identifiable (Identifiable par unité) est sélectionné. Cette opération permet de modifier le nombre d’unités associées à une entité identifiable par unité, en augmentant ou en diminuant la valeur de la dernière unité associée à l’objet. Cela permet d’ajuster les informations d’ID d’unité sur les objets après leur création.
Pour utiliser l’opération Resize Unit IDs (Redimensionner les ID d’unité) dans la fenêtre, procédez comme suit :
Un réseau de distribution figurant dans une carte active, cliquez sur l’onglet Utility Network (Réseau de distribution) sur le ruban.
L’onglet Utility Network (Réseau de distribution) est activé.
Sous l’onglet, dans le groupe Telecom Circuits (Circuits de télécommunications), cliquez sur Manage Unit IDs (Gérer les ID d’unité).
La fenêtre Unit ID Operations (Opérations ID d’unité) apparaît, l’outil Add features (Ajouter des entités) étant actif.
Sur la carte, sélectionnez une entité dont le type de ressource correspond à la catégorie de réseau Junction Unit Container (Conteneur d’unités de type jonction).
Pour les entités spatiales de la classe de dispositif, utilisez l’outil Add features (Ajouter des entités) pour sélectionner l’entité sur la carte.
Pour les objets jonction ou tronçon non spatiaux, utilisez l’outil Add selected (Ajouter la sélection) pour renseigner Active Item (Élément actif) avec les lignes sélectionnées dans la table attributaire.
Lorsque Active Item (Élément actif) est renseigné, l’option Resize Unit IDs (Redimensionner les ID d’unité) s’affiche dans le menu déroulant Operation (Opération).
Cliquez sur l’opération Resize Unit IDs (Réinitialiser Redimensionner les ID d’unité) dans le menu déroulant.

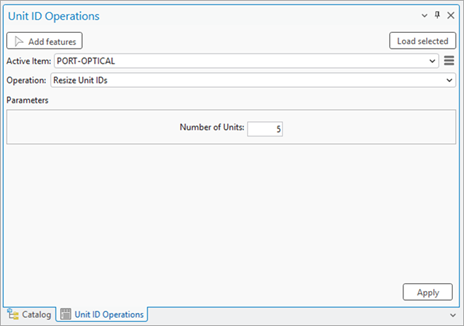

Pour Last Unit (Dernière unité), spécifiez la valeur pour augmenter ou diminuer la valeur de la dernière unité attribuée à l’entité identifiable par unité sélectionnée.
Cliquez sur Apply (Appliquer).
Le nombre d’unités associées à l’entité identifiable par unité augmente ou diminue et la valeur attributaire Last unit de l’objet est mise à jour. La valeur attributaire Next unit ID sur l’entité de conteneur d’unités est mise à jour pour refléter la modification.
