Regroupement d’objets
La modélisation des systèmes de télécommunications peut poser de véritables défis du point de vue du volume de données. Le concept de regroupement permet de regrouper logiquement des objets non spatiaux qui partagent les mêmes attribution et topologie et de les représenter dans un réseau de domaine de télécommunications sur une ligne unique de la base de données.
Lors de la modélisation d’un brin de fibre individuel dans un câble à fibre optique, le regroupement autorise une représentation efficace à l’aide d’identifiants d’unité (ou unités) et d’une structure étendue permettant de réduire les besoins de stockage. Cette approche remplace les groupes d’objets physiques par des attributs gérés par le système, ce qui rend plus intuitif les interactions avec de grands nombres d’objets similaires et améliore la modélisation de la connectivité entre les équipements avec des cardinalités élevées, tels que les ports et émetteurs-récepteurs dans un commutateur ou un routeur.
Un identifiant d’unité, ID d’unité ou unité, est une étiquette qui permet d’identifier et de distinguer des composants individuels, tels que des ports, des emplacements ou des brins, contenus dans un seul équipement. Un ID d’unité est unique pour chaque composant de l’équipement et est géré au sommet de la hiérarchie d’inclusion d’un équipement pour regrouper logiquement des ressources dans un objet jonction non spatial lorsque la catégorie de réseau Identifiable par unité est attribuée au type de ressource correspondant.
En savoir plus sur l’utilisation des identifiants d’unité

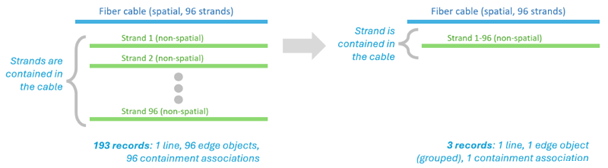

Par exemple, un câble à fibre optique de 96 brins est représenté dans la première image ci-après (avec 193 enregistrements) comme une entité linéaire avec 96 objets de tronçon non spatiaux et 96 associations d’inclusion correspondantes. Cela peut être représenté de manière plus efficace, comme illustré dans la deuxième image ci-après (avec 3 enregistrements), en regroupant les brins dans une même entité, avec un objet de tronçon et une association d’inclusion, pour rationaliser le processus de modélisation et réduire le nombre d’enregistrements nécessaires pour gérer le réseau de manière efficace.
Des combinaisons de couleurs peuvent être appliquées aux câbles à fibre optique et brins de fibre pour distinguer et identifier les unités individuelles qui composent l’objet regroupé. Les fenêtres Modify Associations (Modifier des associations) et Trace (Traçage) permettent d’utiliser ces identifiants d’unité et combinaisons de couleurs pour respectivement établir des associations et spécifier les emplacements de traçage.
Remarque :
Si des objets tronçon et jonction regroupés sont utilisés dans un réseau de domaine de télécommunications, la connectivité entre un objet tronçon regroupé et un objet jonction non regroupé n’est pas prise en charge. Il est possible d’utiliser un objet de jonction regroupé générique affecté à la catégorie de réseau Connector Junction (Jonction de connecteurs) pour effectuer la transition entre les objets regroupés et non regroupés dans ce scénario.
Il existe toutefois une exception : les scénarios dans lesquels des conteneurs d’unités non regroupés sont connectés à des objets de tronçon regroupés. Dans ce cas, aucune jonction de connecteurs n’est requise. L’objet de jonction regroupé spécifie les informations sur les premières et dernières unités d’origine et de destination nécessaires pour que la connectivité puisse être établie avec le contenu de l’objet de jonction identifiable par unité du dispositif lors de la validation.
Il convient également de noter que lorsque vous utilisez des objets groupés pour créer un circuit, ceux-ci doivent être connectés dans la même séquence pour qu’un chemin puisse être trouvé.

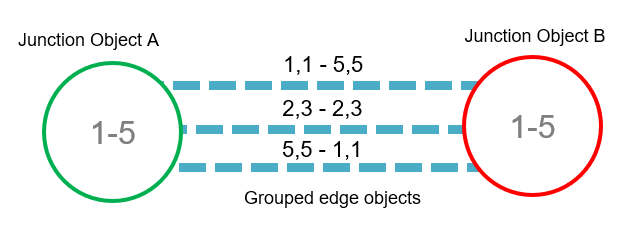

À l’aide du diagramme suivant, imaginez que vous voulez créer un circuit entre les objets de jonction groupés A et B, en utilisant le premier objet de tronçon regroupé où la première unité et la dernière unité sont égales à 1. Spécifier un emplacement de départ et un emplacement d’arrêt ne permettrait pas de trouver un chemin valide. Cela est dû au fait que la connectivité côtés From (Origine) et To (Destination) du premier objet tronçon regroupé modifie la séquence portant l’ID d’unité 1 en ID d’unité 5 côté To (Destination). Plusieurs sections de circuit doivent être créées pour modéliser correctement cette connectivité. Spécifier une localisation de départ et d’arrêt à partir de la première unité 2 et la dernière unité 3 fonctionnerait puisque la séquence de connectivité reste cohérente de part et d’autre du second objet tronçon regroupé.

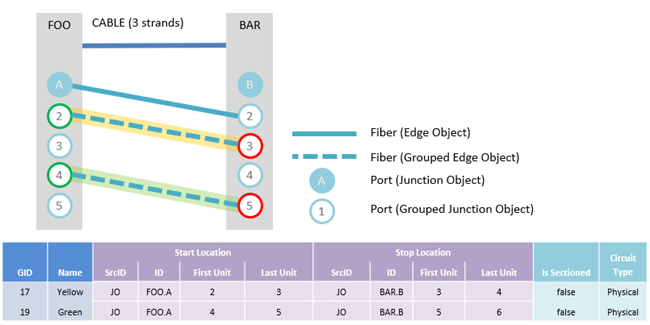

Lorsque vous créez un circuit, vous pouvez le définir uniquement à l’aide d’un sous-ensemble d’identifiants de l’unité dans un objet tronçon ou jonction groupé. Par exemple, comme indiqué sur le diagramme ci-dessous, un seul circuit non sectionné (jaune) peut être défini entre l’unité 2 dans l’objet jonction groupé (FOO.A.2) et l’unité 3 dans un autre objet jonction groupé (BAR.B.3). Un autre circuit non sectionné distinct (vert) peut être défini entre l’unité 4 (BAR.B.4) et l’unité 5 (BAR.B.5) dans le même objet jonction.
