Restrictions d’entités

Un réseau de distribution comporte des restrictions d’entités intégrées imposées au niveau de la classe d’entités pour favoriser la précision et l’exactitude des données. Leur objectif consiste à restreindre les relations valides entre les classes d’entités et d’objets sur le réseau et à contrôler les types de règles qui peuvent être ajoutées à un réseau de distribution. Par exemple, une entité de dispositif ne peut pas être géométriquement coïncidente avec une autre entité de dispositif. Les restrictions d’entités sont gérées par le système et ne peuvent pas être modifiées ou supprimées.

Les entités peuvent être connectées ou associées tant que les restrictions d’entités sont respectées et que des règles de réseau existent pour permettre de telles relations.

Les règles de réseau offrent davantage de contrôle sur la connectivité ou l’association valide entre des entités. Les règles entre des entités de réseau qui n’enfreignent pas les restrictions d’entités peuvent être ajoutées ou importées dans un réseau de distribution. Pour en savoir plus, reportez-vous à la rubrique Règles de réseau.

Chaque section ci-dessous affiche les relations valides pouvant être configurées entre des classes.

Coïncidence géométrique valide

La connectivité basée sur la coïncidence géométrique est autorisée entre un point et ligne, ainsi que dans le cas de deux lignes avec une entité ponctuelle intermédiaire.

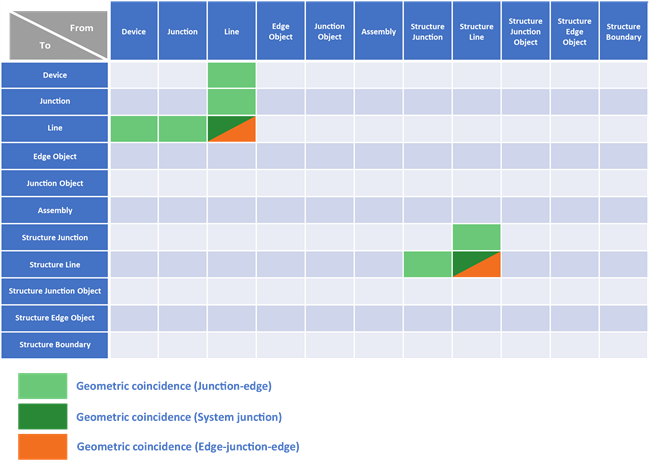

Les cellules colorées indiquent une coïncidence géométrique valide entre les classes d’entités d’un réseau de distribution ; une règle peut être créée pour des groupes de ressources et des types de ressources spécifiques.

Si deux tronçons partagent la même extrémité et ont les mêmes Asset group et Asset type, ces entités peuvent se connecter sans jonction intermédiaire ou règle de réseau définie par l’utilisateur. Dans cette situation, une jonction système est créée et la connectivité est établie lorsque la topologie du réseau est validée ou activée.

Chaque connectivité tronçon-jonction-tronçon est établie entre deux tronçons connectés par une jonction intermédiaire. Les cellules en orange foncé ci-dessus prennent en charge le connectivité tronçon-jonction-tronçon entre les entités. Le tableau ci-dessous répertorie toutes les relations prises en charge, y compris la classe dans laquelle la connectivité est établie.

Connectivité tronçon-jonction-tronçon prise en charge entre les classes :

De la classe	Vers la classe	Via la classe
Ligne	Ligne	Device (Dispositif), Junction (Jonction)
StructureLine (LigneStructure)	StructureLine (LigneStructure)	StructureJunction (JonctionStructure)

Associations de connectivité valides

Il existe plusieurs types d’associations de connectivité autorisées entre des entités de réseau.

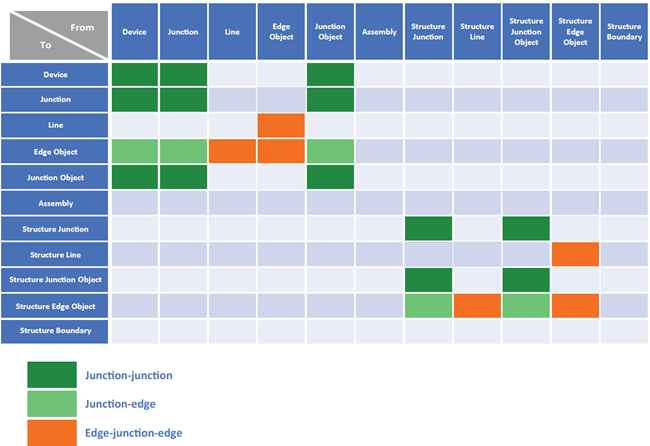

Les cellules colorées indiquent des associations de connectivité valides entre les classes d’un réseau de distribution ; une règle peut être créée pour des groupes de ressources et des types de ressources spécifiques.

Les cellules en orange foncé ci-dessus prennent en charge le connectivité tronçon-jonction-tronçon entre les entités de réseau. Le tableau ci-dessous répertorie toutes les relations prises en charge, y compris la classe dans laquelle la connectivité est établie.

Associations de connectivité prises en charge entre les classes :

De la classe	Vers la classe	Via la classe
Ligne	EdgeObject (ObjetTronçon)	Device (Dispositif), Junction (Jonction)
StructureLine (LigneStructure)	StructureEdgeObject (ObjetTronçonStructure)	StructureJunction (JonctionStructure)
EdgeObject (ObjetTronçon)	EdgeObject (ObjetTronçon)	Device (Dispositif), Junction (Jonction), JunctionObject (ObjetJonction)
EdgeObject (ObjetTronçon)	Ligne	Device (Dispositif), Junction (Jonction)
StructureEdgeObject (ObjetTronçonStructure)	StructureEdgeObject (ObjetTronçonStructure)	StructureJunction (JonctionStructure), StructureJunctionObject (ObjetJonctionStructure)
StructureEdgeObject (ObjetTronçonStructure)	StructureLine (LigneStructure)	StructureJunction (JonctionStructure)

Pour aller plus loin :

Si des objets tronçon et jonction regroupés sont utilisés dans un réseau de domaine de télécommunications, la connectivité entre un objet tronçon regroupé et un objet jonction non regroupé n’est pas prise en charge. Il est possible d’utiliser un objet de jonction regroupé générique affecté à la catégorie de réseau Jonction de connecteurs pour effectuer la transition entre les objets regroupés et non regroupés dans ce scénario.

Il existe toutefois une exception : les scénarios dans lesquels des conteneurs d’unités non regroupés sont connectés à des objets de tronçon regroupés. Dans ce cas, aucune jonction de connecteurs n’est requise. L’objet jonction regroupé spécifie les informations sur les premières et dernières unités d’origine et de destination nécessaires pour que la connectivité puisse être établie avec le contenu de l’objet jonction identifiable par unité du dispositif lors de la validation.

Associations d’inclusion valides

Dans une association d’inclusion, les entités de réseau peuvent servir de conteneurs ou de contenu.

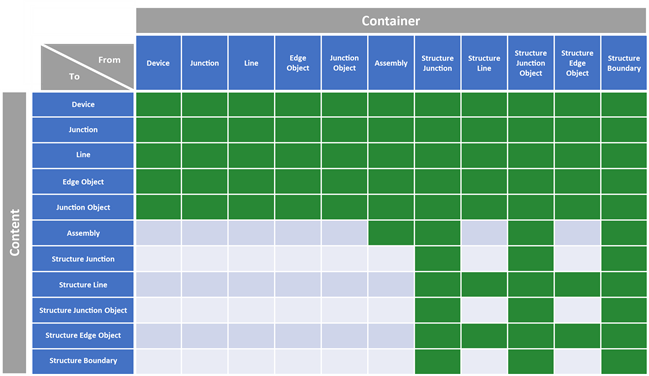

Les cellules colorées indiquent des associations d’inclusion valides entre les classes d’un réseau de distribution ; une règle peut être créée pour des groupes de ressources et des types de ressources spécifiques.

Associations de dépendance structurelle valides

Dans une association de dépendances structurelles, les entités de réseau peuvent servir de structure ou de dépendance.

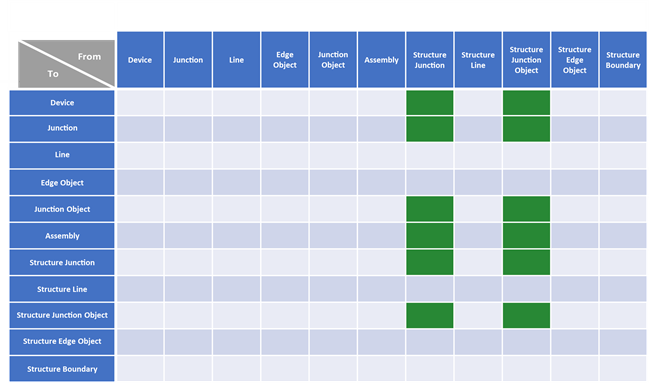

Les cellules colorées indiquent des dépendances structurelles valides entre des entités ponctuelles ou des objets jonction de structure d’un réseau de distribution ; une règle peut être créée pour des groupes de ressources et des types de ressources spécifiques.
