Intersection de lignes 3D avec une surface (Outils 3D Analyst)

Résumé

Calcule l'intersection géométrique d'entités linéaires 3D et une ou plusieurs surfaces pour renvoyer l'intersection en tant qu'entités linéaires segmentées et points.

Illustration

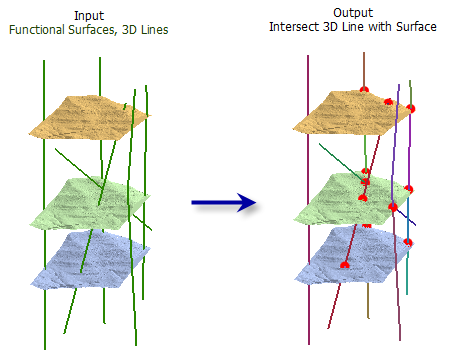

Illustration de l’outil Intersect 3D Line With Surface (Intersection de lignes 3D avec une surface)

Utilisation

Tous les entités linéaires en entrée se trouvent dans la même classe d'entités linéaires en sortie, même si elles n'intersectent pas de surface.
Les champs suivants sont inclus dans la classe d'entités linéaires en sortie :
- OID_ORG—Valeur OBJECTID de l’entité linéaire 3D originale
- SURF_FROM—Surface à partir de laquelle le segment de ligne 3D commence
- SURF_TO—Surface à partir de laquelle le segment de ligne 3D est tracé
Les champs suivants sont inclus dans la classe d'entités points en sortie facultative :
- OID_LINE—Valeur OBJECTID de l’entité linéaire 3D originale
- SURFACE—Nom de la surface où le point d’intersection a été généré
- DIST_ALONG—Distance depuis le début de la ligne 3D jusqu’au point d’intersection

Etiqueter	Explication	Type de données
Entités linéaires en entrée	Entités linéaires 3D en entrée.	Feature Layer
Surfaces en entrée	Une ou plusieurs surfaces servant à déterminer les intersections. Les entrées prises en charge sont les jeux de données raster et TIN.	Mosaic Layer; Raster Layer; TIN Layer
Lignes en sortie	Les entités linéaires en sortie qui représentent les entités linéaires en entrée fractionnées aux points d'intersection avec la surface.	Feature Class
Points en sortie (Facultatif)	Les entités ponctuelles facultatives qui représentent l'intersection des lignes en entrée avec une surface.	Feature Class

arcpy.3d.Intersect3DLineWithSurface(in_line_features, in_surfaces, out_line_feature_class, {out_point_feature_class})

Nom	Explication	Type de données
in_line_features	Entités linéaires 3D en entrée.	Feature Layer
in_surfaces [in_surfaces,...]	Une ou plusieurs surfaces servant à déterminer les intersections. Les entrées prises en charge sont les jeux de données raster et TIN.	Mosaic Layer; Raster Layer; TIN Layer
out_line_feature_class	Les entités linéaires en sortie qui représentent les entités linéaires en entrée fractionnées aux points d'intersection avec la surface.	Feature Class
out_point_feature_class (Facultatif)	Les entités ponctuelles facultatives qui représentent l'intersection des lignes en entrée avec une surface.	Feature Class

Exemple de code

Exemple 1 d’utilisation de la fonction Intersect3DLineWithSurface (fenêtre Python)

L’exemple suivant illustre l’utilisation de cet outil dans la fenêtre Python :

arcpy.env.workspace = 'C:/data'
arcpy.ddd.Intersect3DLineWithSurface('lines.shp', 'dtm_tin; elev.tif',
                                     'intersect_lines.shp', 'intersect_pts.shp')

Exemple 2 d’utilisation de la fonction Intersect3DLineWithSurface (script autonome)

L’exemple suivant illustre l’utilisation de cet outil dans un script Python autonome :

import arcpy

arcpy.env.workspace = 'C:/data'
arcpy.ddd.Intersect3DLineWithSurface('lines.shp', 'dtm_tin; elev.tif',
                                     'intersect_lines.shp', 'intersect_pts.shp')

Environnements

Espace de travail courant, Étendue, Système de coordonnées en sortie, Transformations géographiques, Résolution XY, Tolérance XY, Résolution Z, Tolérance Z, Mot-clé CONFIG en sortie, Validation automatique, Domaine XY en sortie, Domaine Z en sortie, Réduire l’utilisation de la mémoire pendant l’analyse sur les MNT

Informations de licence

Basic: Nécessite 3D Analyst
Standard: Nécessite 3D Analyst
Advanced: Nécessite 3D Analyst
