Isoligne de surface (Outils 3D Analyst)

Résumé

Crée des isolignes dérivées d’une surface de jeu de données de MNT, TIN ou LAS.

En savoir plus sur le fonctionnement de l’outil Isoligne de surface

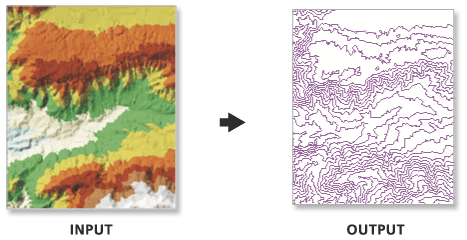

Illustration

Illustration de l’outil Isolignes TIN

Utilisation

La classe d’entités en sortie est 2D et contient un attribut avec des valeurs d’isoligne.
Utilisez les options d’intervalle et d’isoligne de base pour adapter l’étendue et la résolution de la classe d’entités en sortie.
Utilisez les données du champ d’isoligne en sortie pour convertir la classe d’entités en 3D.
Dans certains cas, la dernière isoligne valide peut ne pas être produite lors de la création d’isolignes utilisant des surfaces TIN. Il s’agit d’une limite algorithmique courante des logiciels de création d’isolignes informatiques. Pour s’assurer que toutes les isolignes valides sont générées, ajoutez une très petite valeur négative au champ Base Contour (Isoligne de base) pour décaler légèrement les données.
Le paramètre Z Factor (Facteur Z) n’affecte que les résultats des rasters et des TIN, pas les jeux de données de MNT. En utilisant des jeux de données de MNT, vous pouvez spécifier un intervalle des isolignes qui intègre le facteur Z. Par exemple, si vous souhaitez un intervalle des isolignes d’un pied et que la surface de votre jeu de données de MNT est en mètres, spécifiez un intervalle des isolignes de 0,3048. Vous pouvez également convertir le jeu de données de MNT en raster ou TIN en utilisant les outils de géotraitement MNT vers raster ou [MNT vers TIN](terrain-to-tin.yml).

Etiqueter	Explication	Type de données
Surface en entrée	Surface du jeu de données TIN, de MNT ou LAS à traiter.	LAS Dataset Layer; Terrain Layer; TIN Layer
Classe d’entités en sortie	Classe d’entités qui va être produite.	Feature Class
Intervalle des isolignes	Intervalle entre les isolignes.	Double
Isoligne de base (Facultatif)	Définit la valeur Z de départ depuis laquelle l’intervalle des isolignes est ajouté ou soustrait pour délimiter les isolignes. La valeur par défaut est 0.0.	Double
Champ d’isoligne (Facultatif)	Champ qui stocke la valeur d’isoligne associée à chaque ligne dans la classe d’entités en sortie.	String
Précision de champ d’isoligne (Facultatif)	Précision du champ des isolignes. Zéro représente un nombre entier et la plage 1 à 9 indique le nombre de décimales incluses dans le champ. Par défaut, le champ contient un nombre entier (0).	Long
Intervalle de l’index (Facultatif)	Les isolignes d’index sont généralement utilisées comme aide cartographique pour visualiser les lignes des isolignes. L’intervalle de l’index est généralement cinq fois supérieur à l’intervalle des isolignes. L’utilisation de ce paramètre ajoute un champ d’entier défini par le champ Index Interval Field (Champ d’intervalle de l’index) à la table attributaire de la classe d’entités en sortie, où la valeur 1 indique des isolignes d’index.	Double
Champ d’intervalle de l’index (Facultatif)	Nom du champ utilisé pour identifier les isolignes d’index. Il n’est utilisé que si le champ Index Interval (Intervalle de l’index) est défini. Par défaut, le nom du champ est `Index`.	String
Facteur Z (Facultatif)	Facteur par lequel les valeurs z sont multipliées. Il permet généralement de convertir des unités linéaires z afin de les apparier aux unités linéaires x,y. La valeur par défaut est 1 et laisse les valeurs d’élévation inchangées. Ce paramètre n’est pas disponible si la référence spatiale de la surface en entrée possède un datum z avec une unité linéaire spécifiée.	Double
Résolution des niveaux de pyramide (Facultatif)	Résolution de taille de fenêtre ou de tolérance z du niveau de pyramide de MNT qui sera utilisée. La valeur par défaut est 0 (ou résolution maximale).	Double

arcpy.3d.SurfaceContour(in_surface, out_feature_class, interval, {base_contour}, {contour_field}, {contour_field_precision}, {index_interval}, {index_interval_field}, {z_factor}, {pyramid_level_resolution})

Nom	Explication	Type de données
in_surface	Surface du jeu de données TIN, de MNT ou LAS à traiter.	LAS Dataset Layer; Terrain Layer; TIN Layer
out_feature_class	Classe d’entités qui va être produite.	Feature Class
interval	Intervalle entre les isolignes.	Double
base_contour (Facultatif)	Définit la valeur Z de départ depuis laquelle l’intervalle des isolignes est ajouté ou soustrait pour délimiter les isolignes. La valeur par défaut est 0.0.	Double
contour_field (Facultatif)	Champ qui stocke la valeur d’isoligne associée à chaque ligne dans la classe d’entités en sortie.	String
contour_field_precision (Facultatif)	Précision du champ des isolignes. Zéro représente un nombre entier et la plage 1 à 9 indique le nombre de décimales incluses dans le champ. Par défaut, le champ contient un nombre entier (0).	Long
index_interval (Facultatif)	Les isolignes d’index sont généralement utilisées comme aide cartographique pour visualiser les lignes des isolignes. L’intervalle de l’index est généralement cinq fois supérieur à l’intervalle des isolignes. L’utilisation de ce paramètre ajoute un champ d’entier défini par le champ `index_interval_field` à la table attributaire de la classe d’entités en sortie, où la valeur 1 indique des isolignes d’index.	Double
index_interval_field (Facultatif)	Nom du champ utilisé pour identifier les isolignes d’index. Cela ne sera utilisé que si le champ `index_interval` est défini. Par défaut, le nom du champ est `Index`.	String
z_factor (Facultatif)	Facteur par lequel les valeurs z sont multipliées. Il permet généralement de convertir des unités linéaires z afin de les apparier aux unités linéaires x,y. La valeur par défaut est 1 et laisse les valeurs d’élévation inchangées. Ce paramètre n’est pas disponible si la référence spatiale de la surface en entrée possède un datum z avec une unité linéaire spécifiée.	Double
pyramid_level_resolution (Facultatif)	Résolution de taille de fenêtre ou de tolérance z du niveau de pyramide de MNT qui sera utilisée. La valeur par défaut est 0 (ou résolution maximale).	Double

Exemple de code

Exemple 1 d’utilisation de la fonction SurfaceContour (fenêtre Python)

L’exemple suivant illustre l’utilisation de cet outil dans la fenêtre Python :

arcpy.env.workspace = "C:/data"
arcpy.ddd.SurfaceContour("sample.gdb/featuredataset/terrain", "contour.shp", 10)

Exemple 2 d’utilisation de la fonction SurfaceContour (script autonome)

L’exemple suivant illustre l’utilisation de cet outil dans un script Python autonome :

'''****************************************************************************
Name: SurfaceContour Example
Description: This script demonstrates how to use the
             SurfaceContour tool.

****************************************************************************'''

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# Set Local Variables
inSurface = "sample.gdb/featuredataset/terrain"
outContour = arcpy.CreateUniqueName("contour.shp")

# Run SurfaceContour
arcpy.ddd.SurfaceContour(inSurface, outContour, 10)

Environnements

Espace de travail courant, Étendue, Système de coordonnées en sortie, Transformations géographiques, Résolution XY, Tolérance XY, Domaine XY en sortie, Mot-clé CONFIG en sortie, Validation automatique, Réduire l’utilisation de la mémoire pendant l’analyse sur les MNT

Informations de licence

Basic: Nécessite 3D Analyst
Standard: Nécessite 3D Analyst
Advanced: Nécessite 3D Analyst
