Densité de noyau (Outils Spatial Analyst)

Résumé

Calcule une grandeur par unité de carte à partir d’entités ponctuelles ou polylignes à l’aide d’une fonction de noyau pour ajuster une surface régulièrement effilée à chaque point ou polyligne. Une interruption peut être utilisée pour modifier l’influence d’une entité lors du calcul de la densité de noyau.

En savoir plus sur le fonctionnement de l’outil Densité de noyau

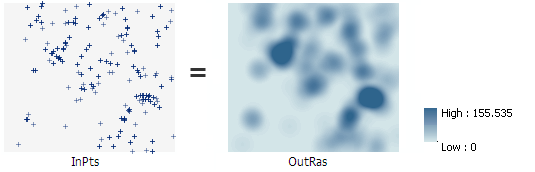

Illustration

Utilisation

Les résultats générés par des valeurs très faibles ou très élevées du paramètre Population field (Champ de population) (population_field dans Python) peuvent sembler non intuitifs. Si la moyenne du champ de population est bien supérieure à 1 (comme c’est le cas des populations urbaines, par exemple), le rayon de recherche par défaut peut être très limité, ce qui risque de produire des anneaux de petite taille autour des points en entrée. Si la moyenne du champ de population est bien inférieure à 1, le rayon de recherche calculé risque de paraître démesurément élevé. Dans ces cas, vous pouvez indiquer votre propre rayon de recherche.
Le paramètre Output cell size (Taille de cellule en sortie) peut être défini par une valeur numérique ou obtenu à partir d’un jeu de données raster existant. Si la taille de cellule n’est pas explicitement spécifiée en tant que valeur de paramètre, elle est dérivée de l’environnement Cell Size (Taille de cellule), s’il est spécifié. Si la taille de cellule du paramètre ou la taille de cellule de l’environnement n’ont pas été spécifiées, mais que l’environnement Raster de capture a été défini, la taille de cellule du raster de capture est utilisée. Si aucun élément n’est spécifié, la taille de cellule résulte de la division par 250 de la largeur ou de la hauteur la plus petite (parmi les deux) de l’étendue spécifiée dans le système de coordonnées en sortie de l’environnement.
Si la taille de cellule est spécifiée à l’aide d’une valeur numérique, l’outil l’utilise directement pour le raster en sortie.

Si la taille de cellule est spécifiée à l’aide d’un jeu de données raster, le paramètre affiche le chemin du jeu de données raster au lieu de la valeur de la taille de cellule. La taille de cellule de ce jeu de données raster sera utilisée directement dans l’analyse, à condition que la référence spatiale du jeu de données soit la même que la référence spatiale en sortie. Si la référence spatiale du jeu de données est différente de la référence spatiale en sortie, elle est projetée en fonction de la valeur Cell Size Projection Method (Méthode de projection de la taille de cellule) spécifiée.
Des valeurs plus élevées du paramètre Search radius (Rayon de recherche) (search_radius dans Python) génèrent un raster de densité plus généralisé et plus lisse. Des valeurs basses produisent un raster offrant davantage de détails.
The default search radius is calculated based on the spatial configuration and number of input points. This approach corrects for spatial outliers—points en entrée très éloignés des autres, pour qu’ils n’agrandissent pas démesurément le rayon de recherche.
Si les unités du facteur d'échelle d'unité de surface sont petites par rapport aux entités (distance entre les points ou longueur des sections de lignes, selon le type d'entités), les valeurs en sortie peuvent être petites. Pour obtenir des valeurs plus grandes, sélectionnez le facteur d’échelle de l’unité de surface correspondant à des unités plus grandes (par exemple, kilomètres carrés par rapport aux mètres carrés).
Le paramètre Output cell values (Valeurs des cellules en sortie) (out_cell_values dans Python) indique ce que représentent les valeurs raster en sortie. Si l’option Densities (Densités) est sélectionnée, les valeurs représentent la densité de noyau par zone unitaire pour chaque cellule. Si l’option Expected counts (Volumes attendus) est sélectionnée, les valeurs représentent la densité de noyau par zone de cellule. L’équation qui calcule les volumes à partir des valeurs de densité est la suivante : Volume = Densité × Surface.
L’option Planar (Planaire) dans le paramètre Method (Méthode) (method dans Python) convient si l’analyse doit être exécutée à une échelle locale avec une projection qui garantit avec précision le maintien de distances et de surfaces correctes. L’option Geodesic (Géodésique) convient si l’analyse doit être exécutée à une échelle régionale ou à grande échelle (par exemple, à l’aide de Web Mercator ou d’un système de coordonnées géographiques). Cette méthode tient compte de la courbure du sphéroïde et traite correctement les données situées près des pôles et la ligne internationale de changement de jour.
Seuls les points ou portions d’une ligne situés dans le voisinage sont pris en compte lors des calculs de densité. Si aucun point ou aucune section de ligne ne figure dans le voisinage d’une cellule particulière, la valeur NoData est affectée à cette cellule.
Pour les formats de données prenant en charge les valeurs nulles, par exemple les classes d’entités d’une géodatabase fichier, une valeur nulle est ignorée si elle est utilisée en entrée.
Reportez-vous à la rubrique Environnements d’analyse et Spatial Analyst pour plus d’informations sur les environnements de géotraitement qui s’appliquent à cet outil.
Bibliographie :

Silverman, B. W. Density Estimation for Statistics and Data Analysis. New York: Chapman and Hall, 1986.

Etiqueter	Explication	Type de données
Entités ponctuelles ou polylignes en entrée	Entités en entrée (ponctuelles ou linéaires) pour lesquelles calculer la densité.	Feature Layer
Champ de population	Champ indiquant les valeurs de population pour chaque entité. Le champ de population représente le total ou la quantité à répartir sur tout le paysage pour créer une surface continue. Le champ Population peut contenir des valeurs entières ou à virgule flottante. Les options et les comportements par défaut pour le champ sont répertoriés ci-dessous. Utilisez `NONE` si aucun élément ou valeur spéciale n’est utilisé et que chaque entité est comptée une seule fois. Vous pouvez utiliser le champ `Shape` si les entités en entrée contiennent des valeurs z. Sinon, le champ par défaut est `POPULATION`. Les conditions suivantes peuvent également s’appliquer : En l’absence de champ `POPULATION`, s'il existe un champ `POPULATIONabcd`, ce dernier est utilisé par défaut. `abcd` peut correspondre à n’importe quels caractères valides, par exemple, `POPULATION6`, `POPULATION1974` ou `POPULATIONROADTYPE`. En l’absence de champ `POPULATION` ou `POPULATIONabcd`, s’il existe un champ `POP`, le champ `POP` est utilisé par défaut. En l’absence de champ `POPULATION`, `POPULATIONabcd` ou `POP`, s’il existe un champ `POPabcd`, le champ `POPabcd` est utilisé par défaut. En l’absence de champ `POPULATION`, `POPULATIONabcd`, `POP` ou `POPabcd`, la valeur `NONE` est utilisée par défaut.	Field
Taille de cellule en sortie (Facultatif)	Taille de cellule du raster en sortie à créer. Ce paramètre peut être défini par une valeur numérique ou obtenu à partir d’un jeu de données raster existant. Si la taille de cellule n’est pas explicitement spécifiée en tant que valeur de paramètre, la valeur de taille de cellule de l’environnement est utilisée si elle est spécifiée. Sinon, des règles supplémentaires sont utilisées pour la calculer à partir des autres entrées. Consultez la section Utilisation pour en savoir plus.	Analysis Cell Size
Rayon de recherche (Facultatif)	Rayon de recherche dans lequel la densité est calculée. Les unités sont basées sur l'unité linéaire de la projection de la référence spatiale en sortie. Par exemple, si les unités sont les mètres et que vous voulez inclure toutes les entités dans un voisinage d’un mile, définissez le rayon de recherche sur 1 609,344 (1 mile = 1 609,344 mètres). Le rayon de recherche par défaut est calculé spécifiquement pour le jeu de données en entrée à l’aide d’une variante spatiale de la règle générale de Silverman (Silverman, 1986) qui est suffisamment fiable pour les points spatiaux aberrants (les quelques points très éloignés des autres). Pour une description de l’algorithme, reportez-vous aux conseils d’utilisation.	Double
Unités de surface (Facultatif)	Spécifie les unités de surface utilisées pour les valeurs de densité en sortie. Une unité par défaut est déterminée en fonction de l’unité linéaire de la référence spatiale en sortie. Vous pouvez la remplacer par l’unité appropriée pour convertir la densité en sortie. Les valeurs de densité de lignes convertissent les unités de longueur et de surface. Si aucune référence spatiale en sortie n'est spécifiée, la référence spatiale en sortie sera identique à la classe d'entités en entrée. Les unités de densité en sortie par défaut sont déterminées par les unités linéaires de la référence spatiale en sortie. Si les unités linéaires en sortie sont les mètres, les unités de densité de la surface en sortie sont définies sur Square kilometers (Kilomètres carrés). Il en résulte, en sortie, des kilomètres carrés pour les entités ponctuelles ou des kilomètres par kilomètres carrés pour les entités polylignes. Si les unités linéaires en sortie sont les pieds, les unités de densité de la surface en sortie seront définies sur Square miles (Miles carrés). Si les unités en sortie ne sont ni les pieds ni les mètres, les unités de densité de la surface en sortie sont définies sur Square map units (Unité de carte au carré). Ainsi, les unités de densité en sortie représenteront le carré des unités linéaires de la référence spatiale en sortie. Par exemple, si les unités linéaires en sortie sont les centimètres, les unités de densité de la surface en sortie seront Square map units (Unité de carte au carré), ce qui se traduira par des centimètres carrés. Si les unités linéaires en sortie sont les kilomètres, les unités de densité de la surface en sortie seront Square map units (Unité de carte au carré), ce qui se traduira par des kilomètres carrés. Les options disponibles et leurs unités de densité en sortie correspondantes sont les suivantes : Unité de carte au carré—Le carré des unités linéaires de la référence spatiale en sortie est utilisé. Miles carrés—Les miles américains sont utilisés. Kilomètres carrés—Les kilomètres sont utilisés. Acres—Les acres américains sont utilisés. Hectares—Les hectares sont utilisés. Yards carrés—Les yards américains sont utilisés. Pieds carrés—Les pieds américains sont utilisés. Pouces carrés—Les pouces américains sont utilisés. Mètres carrés—Les mètres sont utilisés. Centimètres carrés—Les centimètres sont utilisés. Millimètres carrés—Les millimètres sont utilisés.	String
Valeurs des cellules en sortie (Facultatif)	Indique ce que les valeurs du raster en sortie représentent. Étant donné que la valeur de cellule est liée à la taille de cellule spécifiée, le raster généré ne peut pas être ré-échantillonné sur une taille de cellule différente. Densités—Les valeurs en sortie représentent la densité calculée par zone d’unité pour chaque cellule. Il s’agit de l’option par défaut. Volumes attendus—Les valeurs en sortie représentent la densité calculée par zone de cellule.	String
Méthode (Facultatif)	Indique si la méthode de la terre plate (planaire) ou du chemin le plus court sur un sphéroïde (géodésique) sera utilisée. La méthode géodésique prend uniquement en charge les points comme entités en entrée. plane—La distance planaire entre les entités est utilisée. Il s’agit de l’option par défaut. Géodésique—La distance géodésique entre les entités est utilisée.	String
Entités interruptions en entrée (Facultatif)	Jeu de données qui définit les interruptions. Les interruptions peuvent être une couche d’entités polylignes ou surfaciques.	Feature Layer

Valeur de retour

Etiqueter	Explication	Type de données
Raster en sortie	Raster de densité de noyau en sortie. Il s'agit toujours d'un raster à virgule flottante.	Raster

Etiqueter

Explication

Type de données

Raster en sortie

Raster de densité de noyau en sortie.

Il s'agit toujours d'un raster à virgule flottante.

Raster

KernelDensity(in_features, population_field, {cell_size}, {search_radius}, {area_unit_scale_factor}, {out_cell_values}, {method}, {in_barriers})

Nom	Explication	Type de données
in_features	Entités en entrée (ponctuelles ou linéaires) pour lesquelles calculer la densité.	Feature Layer
population_field	Champ indiquant les valeurs de population pour chaque entité. Le champ de population représente le total ou la quantité à répartir sur tout le paysage pour créer une surface continue. Le champ Population peut contenir des valeurs entières ou à virgule flottante. Les options et les comportements par défaut pour le champ sont répertoriés ci-dessous. Utilisez `NONE` si aucun élément ou valeur spéciale n’est utilisé et que chaque entité est comptée une seule fois. Vous pouvez utiliser le champ `Shape` si les entités en entrée contiennent des valeurs z. Sinon, le champ par défaut est `POPULATION`. Les conditions suivantes peuvent également s’appliquer : En l’absence de champ `POPULATION`, s'il existe un champ `POPULATIONabcd`, ce dernier est utilisé par défaut. `abcd` peut correspondre à n’importe quels caractères valides, par exemple, `POPULATION6`, `POPULATION1974` ou `POPULATIONROADTYPE`. En l’absence de champ `POPULATION` ou `POPULATIONabcd`, s’il existe un champ `POP`, le champ `POP` est utilisé par défaut. En l’absence de champ `POPULATION`, `POPULATIONabcd` ou `POP`, s’il existe un champ `POPabcd`, le champ `POPabcd` est utilisé par défaut. En l’absence de champ `POPULATION`, `POPULATIONabcd`, `POP` ou `POPabcd`, la valeur `NONE` est utilisée par défaut.	Field
cell_size (Facultatif)	Taille de cellule du raster en sortie à créer. Ce paramètre peut être défini par une valeur numérique ou obtenu à partir d’un jeu de données raster existant. Si la taille de cellule n’est pas explicitement spécifiée en tant que valeur de paramètre, la valeur de taille de cellule de l’environnement est utilisée si elle est spécifiée. Sinon, des règles supplémentaires sont utilisées pour la calculer à partir des autres entrées. Consultez la section Utilisation pour en savoir plus.	Analysis Cell Size
search_radius (Facultatif)	Rayon de recherche dans lequel la densité est calculée. Les unités sont basées sur l'unité linéaire de la projection de la référence spatiale en sortie. Par exemple, si les unités sont les mètres et que vous voulez inclure toutes les entités dans un voisinage d’un mile, définissez le rayon de recherche sur 1 609,344 (1 mile = 1 609,344 mètres). Le rayon de recherche par défaut est calculé spécifiquement pour le jeu de données en entrée à l’aide d’une variante spatiale de la règle générale de Silverman (Silverman, 1986) qui est suffisamment fiable pour les points spatiaux aberrants (les quelques points très éloignés des autres). Pour une description de l’algorithme, reportez-vous aux conseils d’utilisation.	Double
area_unit_scale_factor (Facultatif)	Spécifie les unités de surface utilisées pour les valeurs de densité en sortie. Une unité par défaut est déterminée en fonction de l’unité linéaire de la référence spatiale en sortie. Vous pouvez la remplacer par l’unité appropriée pour convertir la densité en sortie. Les valeurs de densité de lignes convertissent les unités de longueur et de surface. Si aucune référence spatiale en sortie n'est spécifiée, la référence spatiale en sortie sera identique à la classe d'entités en entrée. Les unités de densité en sortie par défaut sont déterminées par les unités linéaires de la référence spatiale en sortie. Si les unités linéaires en sortie sont les mètres, les unités de densité de la surface en sortie sont définies sur `SQUARE_KILOMETERS`. Il en résulte, en sortie, des kilomètres carrés pour les entités ponctuelles ou des kilomètres par kilomètres carrés pour les entités polylignes. Si les unités linéaires en sortie sont les pieds, les unités de densité de la surface en sortie seront définies sur `SQUARE_MILES`. Si les unités en sortie ne sont ni les pieds ni les mètres, les unités de densité de la surface en sortie sont définies sur `SQUARE_MAP_UNITS`. Ainsi, les unités de densité en sortie représenteront le carré des unités linéaires de la référence spatiale en sortie. Par exemple, si les unités linéaires en sortie sont les centimètres, les unités de densité de la surface en sortie seront `SQUARE_MAP_UNITS`, ce qui se traduira par des centimètres carrés. Si les unités linéaires en sortie sont les kilomètres, les unités de densité de la surface en sortie seront `SQUARE_MAP_UNITS`, ce qui se traduira par des kilomètres carrés. Les options disponibles et leurs unités de densité en sortie correspondantes sont les suivantes : `SQUARE_MAP_UNITS`—Le carré des unités linéaires de la référence spatiale en sortie est utilisé. `SQUARE_MILES`—Les miles américains sont utilisés. `SQUARE_KILOMETERS`—Les kilomètres sont utilisés. `ACRES`—Les acres américains sont utilisés. `HECTARES`—Les hectares sont utilisés. `SQUARE_YARDS`—Les yards américains sont utilisés. `SQUARE_FEET`—Les pieds américains sont utilisés. `SQUARE_INCHES`—Les pouces américains sont utilisés. `SQUARE_METERS`—Les mètres sont utilisés. `SQUARE_CENTIMETERS`—Les centimètres sont utilisés. `SQUARE_MILLIMETERS`—Les millimètres sont utilisés.	String
out_cell_values (Facultatif)	Indique ce que les valeurs du raster en sortie représentent. Étant donné que la valeur de cellule est liée à la taille de cellule spécifiée, le raster généré ne peut pas être ré-échantillonné sur une taille de cellule différente. `DENSITIES`—Les valeurs en sortie représentent la densité calculée par zone d’unité pour chaque cellule. Il s’agit de l’option par défaut. `EXPECTED_COUNTS`—Les valeurs en sortie représentent la densité calculée par zone de cellule.	String
method (Facultatif)	Indique si la méthode de la terre plate (planaire) ou du chemin le plus court sur un sphéroïde (géodésique) sera utilisée. La méthode géodésique prend uniquement en charge les points comme entités en entrée. `PLANAR`—La distance planaire entre les entités est utilisée. Il s’agit de l’option par défaut. `GEODESIC`—La distance géodésique entre les entités est utilisée.	String
in_barriers (Facultatif)	Jeu de données qui définit les interruptions. Les interruptions peuvent être une couche d’entités polylignes ou surfaciques.	Feature Layer

Valeur de retour

Nom	Explication	Type de données
out_raster	Raster de densité de noyau en sortie. Il s'agit toujours d'un raster à virgule flottante.	Raster

Nom

Explication

Type de données

out_raster

Raster de densité de noyau en sortie.

Il s'agit toujours d'un raster à virgule flottante.

Raster

Exemple de code

KernelDensity Exemple 1 (fenêtre Python)

Cet exemple calcule un raster de densité lissée à partir d’un shapefile de points.

from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
outKDens = KernelDensity("rec_sites.shp", "", 45, 1200, "SQUARE_KILOMETERS",
                         "", "GEODESIC")
outKDens.save("C:/sapyexamples/output/KD_out.tif")

KernelDensity Exemple 2 (script autonome)

Cet exemple calcule un raster de densité lissée à partir d’un shapefile de points.

# Name: KernelDensity_Ex_02.py
# Description: Calculates the ozone concentration pattern divided by
#              Sierra Nevada Mountain in California
#              based on the point samples using a kernel function to
#              fit a smoothly tapered surface.
# Requirements: Spatial Analyst extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inFeatures = "ozone_california.shp"
populationField = "OZONE"
cellSize = 60
searchRadius = 2500
inBarriers = "SierraNevada.shp"

# Run KernelDensity
outKernelDensity = KernelDensity(inFeatures, populationField, cellSize, searchRadius,
                                 "SQUARE_KILOMETERS", "DENSITIES", "PLANAR", inBarriers)

# Save the output
outKernelDensity.save("C:/sapyexamples/output/KD_ozone_california.tif")

Environnements

Validation automatique, Taille de cellule, Cell Size Projection Method (Méthode de projection de la taille de cellule), Espace de travail courant, Etendue, Transformations géographiques, Masque, Mot-clé CONFIG en sortie, Système de coordonnées en sortie, Facteur de traitement parallèle, Espace de travail temporaire, Raster de capture, Taille de tuile

Informations de licence

Basic: Nécessite Spatial Analyst
Standard: Nécessite Spatial Analyst
Advanced: Nécessite Spatial Analyst
