オルソ マッピング ワークスペースの作成

オルソ マッピング ワークスペースは、オルソ マッピングのワークフロー専用の ArcGIS Pro のサブプロジェクトです。 これは、ArcGIS Pro プロジェクト フォルダー内にあるコンテナーで、1 つの画像コレクションに属するすべてのリソースと派生ファイルを 1 つのオルソ マッピング タスク内でまとめます。 特に、調整対象の画像コレクション (モザイク データセットのデータ モデルを使用して管理されます)、生成されたオルソ マッピング プロダクト、調整プロセスに使用される内部ファイル、およびワークスペースを管理するのに必要な情報が含まれています。

オルソ マッピング ワークスペースをコピーまたは削除できます。 プロジェクト内には複数のオルソ マッピング ワークスペースを作成できます。それぞれのワークスペースが専用のマップ ビューを開きます。 オルソ マッピング タスクごとに 1 つのプロジェクトを使用することをお勧めします。 異なるバージョンのオルソ マッピング タスクを管理するために、複数のオルソ マッピング ワークスペースを使用できます。

オルソ マッピング ワークスペースの作成

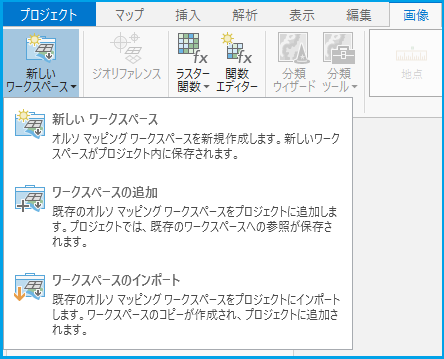

オルソ マッピング ワークスペースは、ドローン画像、衛星画像 (有理多項式係数 [RPC] カメラ モデルを使用)、デジタル航空写真、スキャンされた航空写真、または既存のモザイク データセットから作成できます。 オルソ マッピング ワークスペースのタイプによって、その画像タイプの処理に使用される方法とアルゴリズムが定義されます。 データのオルソ マッピング ワークスペースを作成する際は、適切なタイプを選択します。 画像 タブの新しいオルソ マッピング ワークスペース ウィザードを使用すると、画像のコレクションまたは既存のモザイク データセットからオルソ マッピング ワークスペースを作成できます。さらに、既存のオルソ マッピング ワークスペースからのインポートまたは追加も実行できます。

このウィザードでは、名前、説明、ワークスペース タイプ (この場合は オルソ マッピング) など、プロジェクトを定義する情報を入力して、オルソ マッピング ワークスペースの作成を手順に従って進めることができます。 ワークスペースの センサー データ タイプ の設定 (ドローンや衛星など) に応じて、ウィザードのウィンドウに、ソース画像コレクションの場所、カメラ、センサー モデル ファイル、空間参照系など、適切なオプションが表示されます。

画像データに対して作成できるオルソ マッピング ワークスペースには、さまざまなタイプがあります。

• ドローン画像

• 衛星画像

• デジタル航空写真

• スキャンされた航空写真

新しいオルソ マッピング ワークスペース ウィザードを実行すると、オルソ マッピング フォルダーが カタログ ウィンドウのプロジェクト フォルダー構造に表示されます。コンテンツ ウィンドウの オルソ マッピング エンティティー別の一覧表示 リスト ビューで、ウィザードで作成したすべてのオルソ マッピング ワークスペース エンティティを表示できます。

オルソ マッピング ワークスペースのエンティティーは、作成したワークスペースのタイプによって異なります。

エンティティー グループ	エンティティー	説明	ドローン	航空写真 - デジタル	航空写真 - スキャン	衛星画像
データ プロダクト	数値地形モデル (DTM)	オーバーラップ画像から計算された地上または地表のモデル。
	数値表層モデル (DSM)	オーバーラップ画像から計算された樹冠や建物などの地上フィーチャを含む表層のモデル。
	オルソモザイク	モザイク処理されたオルソ画像
ソリューション データ	ソリューション テーブル	各画像の計算された変換情報を保存します。 ImageID - 画像識別番号。 この値は、モザイク データセットのフットプリント テーブル内の OBJECTID フィールドの値と同じです。 RMS - 各画像のすべてのソリューション ポイントの二乗平均平方根誤差。 RMS はピクセル単位で表されます。 品質 - 各画像の調整の品質。 1 の値が最高の品質を示します。
	ソリューション ポイント	3D 地上座標のポイントなど、バンドル ブロック調整計算の結果であるすべてのポイントが含まれます。 ImageID - 画像識別番号。 この値は、モザイク データセットのフットプリント テーブル内の OBJECTID フィールドの値と同じです。 PointID - 同じ PointID を持つ対応するタイ ポイントから取得したブロック調整ソリューション ポイント。 タイプ - ポイントの座標空間を示すコード フィールド、 0 - マップ空間に x、y、および z の座標を持つ調整後のソリューション ポイント。 1 - 画像空間に行と列の座標を持つ画像ポイント。 ステータス - ポイントをブロック調整で使用するかどうかを定義するコード フィールド。 0 - ブロック調整計算から除外されるポイント。 1 - ブロック調整計算に使用するポイント。 残差 - 調整後のソリューション ポイントの残差エラー。 単位はピクセルです。 X 残差 - 調整後のソリューション ポイントの X 方向の残差エラー。 単位はピクセルです。 Y 残差 - 調整後のソリューション ポイントの Y 方向の残差エラー。 単位はピクセルです。
	指標テーブル	内部標定を調整するために検出および使用されるすべての指標を含みます。 ImageID - 画像識別番号。 この値は、モザイク データセットのフットプリント テーブル内の OBJECTID フィールドの値と同じです。 ImageX - 画像空間の X 指標座標。 ImageY - 画像空間の Y 指標座標。 FilmX - フィルム空間の X 指標座標。 FilmY - フィルム空間の Y 指標座標。 スコア - 各画像のピクセル一致品質。 ステータス - 解決されていない画像の検索時に 内部標定の調整 ウィンドウで利用されるコード フィールド。 0 - 指標の座標が計算されていないため、計算結果がありません。 1 - 指標の座標が計算されるか、定義されています。 2 - 画像が解決されていないため、アフィン変換を構築するための情報が不足しています。 3 - 画像のアフィン変換が解決されています。 残差 - 画像内のフィルム空間から画像空間への変換で発生する残差エラー。 単位はピクセルです。 X 残差 - フィルム空間から画像空間への指標変換で発生する X 方向の残差エラー。 単位はピクセルです。 Y 残差 - フィルム空間から画像空間への指標変換で発生する Y 方向の残差エラー。 単位はピクセルです。
QA/QC データ	オーバーラップ ポリゴン	画像がオーバーラップするエリアのコントロール ポイント カバレッジを含みます。 ここで、ブロック調整結果の向上のためにコントロール ポイントの追加が必要なエリアを特定できます。 コントロール ポイントには、地上コントロール ポイント (GCP)、タイ ポイント、チェック ポイントが含まれます。 ImageID - 画像識別番号。 この値は、モザイク データセットのフットプリント テーブル内の OBJECTID フィールドの値と同じです。 ImageID2 - 対応する ImageID と重複する画像の画像識別番号。 ID - ImageID と ImageID2 からなる重複画像の一意の識別番号 (ピリオドで区切る)。 数 - オーバーラップしている評価対象画像の数。 PointCount - オーバーラップしているエリア内のコントロール ポイントの数。 PointCoverage - コントロール ポイントでカバーされるオーバーラップ エリアのパーセンテージ割合。 マルチレイ - 重複エリア内の一意の PointID またはタイ ポイント セットの数。 マスク - タイ ポイントを計算する際にオーバーラップ エリアが使用されるかどうかを示すコード フィールド。 1 - オーバーラップ エリアは計算で除外されます。 2 - オーバーラップ エリアは計算で使用されます。
	範囲ポリゴン	画像コレクション内の各画像のコントロール ポイント カバレッジを含みます。 ここで、ブロック調整結果の向上のためにコントロール ポイントの追加が必要なエリアを特定できます。 コントロール ポイントには、GCP、タイ ポイント、チェック ポイントが含まれます。 ImageID - 画像識別番号。 この値は、モザイク データセットのフットプリント テーブル内の OBJECTID フィールドの値と同じです。 カバレッジ - コントロール ポイントでカバーされる画像エリアのパーセンテージ。 数 - 画像内のコントロール ポイントの数。 マルチレイ - 画像内の一意の PointID またはタイ ポイント セットの数。
コントロール ポイント	地上コントロール ポイント	既知の地上座標を持つポイント (通常、地上調査で生成)。
	チェック ポイント	調整プロセスの精度の評価に使用する既知の地上座標を持つポイント。 これらは、写真測量ソリューションの計算には使用されない地上のコントロール調査ポイントです。
	タイ ポイント	画像がオーバーラップする同じ位置に対応するピクセルのペアを表すポイント。 タイ ポイントは、既知の地上座標を持っていませんが、行と列に独自の画像座標があります。 ImageID - 画像識別番号。 この値は、モザイク データセットのフットプリント テーブル内の OBJECTID フィールドの値と同じです。 PointID - ポイント識別番号。 この値は、さまざまなオーバーラップする画像上の同じポイント位置を表します。 Type - 行が表すコントロール ポイントのタイプを定義する以下のコード。 1 = タイ ポイント 2 = 地上コントロール ポイント 3 = チェック ポイント 4 = 手動タイ ポイント Status - ポイントのステータスを定義する以下のコード。 1 = ポイントはブロック調整計算に使用されます。 0 = ポイントはブロック調整計算に使用されません。 Score - 画像の相関関係に基づくマッチング アルゴリズムによって生成されるスコア。 スコアの値の範囲は 0.0 ～ 1.0 であり、0 のスコアが最適な一致を表します。 Rays - 同じ PointID を持っているポイントの数。 V1 および V2 - Type フィールドが 2 または 3 (GCP またはチェック ポイント) の場合、値はメートル単位で表されたコントロール ポイントの精度を示しています。 V1 は、コントロール ポイントの X、Y の精度です。 V2 は、コントロール ポイントの Z の精度です。 X、Y の精度または Z の精度を使用できない場合、-2 の値が、精度が不明であることを意味します。 システムに精度を計算させたい場合は、-1 の値をフィールドに入力します。
フライト データ	フライト パス	ドローン画像プラットフォームのフライト パス。
	カメラの位置	緯度、経度、高度、時間など、画像キャプチャの時点でのドローン センサー位置とポイント情報。
ソース データ	画像コレクション	オルソ マッピング ワークスペースのソース画像を管理するために作成されたモザイク データセット。

画像の調整の詳細については、「ブロック調整」をご参照ください。

オルソ マッピング ワークスペースの名前の変更

ArcGIS Pro でオルソ マッピング ワークスペースを開くと、ワークスペース名と同じ名前のマップがマップ コンテナーに作成されます。

注意:

オルソ マッピング ワークスペースが既存のワークスペースのコピーで、その新しいコピーでその他のプロセスが実行されていない場合は、オルソ マッピング ワークスペースの名前を変更できます。

後で、カタログ ウィンドウのオルソ マッピング コンテナーに含まれるワークスペースの名前を変更した場合、マップ コンテナーに保存されているマップの名前は変更されません。 名前が変更されたワークスペースでは、マップ コンテナーにある元のマップとのリンクが維持されます。 そのため、モザイク データセットの属性テーブルを開こうとすると、次のエラーが表示されます。

また、名前が変更されたワークスペースを開くと、元の名前を使用してデータの読み込みが試行されるため、問題が生じます。

コンテンツ ウィンドウで、以前に動作していたすべてのレイヤーが 参照データ カテゴリーに移動され、リンク切れのソースのアイコン が付加されます。 この問題を解決するには、次の手順に従います。

1. リンク切れのレイヤーを削除します。

2. データ プロダクト、ソリューション データ、QA/QA データ、およびその他の既存の関連データを右クリックして、同期 オプションをクリックします。

   名前が変更されたワークスペースに正しいデータがリンクされ、マップに読み込まれます。 これにより、既存のマップ シンボルを保持できるようになります。

3. または、マップ コンテナー内の関連するマップを削除できます。

   名前が変更されたワークスペースを開くと、変更後の名前と正しいパスを使用して新しいマップが開きます。 ただし、新しいマップから開始するため、シンボルや他の参照レイヤーなど、元のマップに保存したすべての内容が失われます。
