空間配置レイアウトに関するリファレンス
空間配置
は、すべての種類のダイアグラムに適用されるスケマティック レイアウト アルゴリズムです。
このレイアウト アルゴリズムは、現在の位置と指定されたシフト ファクターに従って、ほぼオーバーラップしているように見えるダイアグラム ジャンクションを段階的に引き離します。

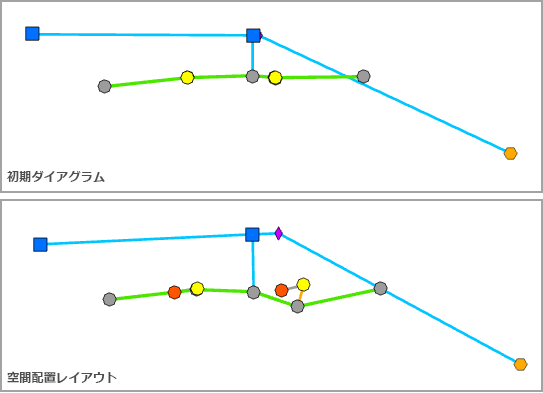

以下の画像は、空間配置レイアウトの適用前後のサンプル ダイアグラムを示しています。
アクティブなダイアグラム マップ ビューに空間配置レイアウトを適用します。
このレイアウトをネットワーク ダイアグラムに適用する場合は、次の前提条件が満たされている必要があります。
この操作は、トランザクションであるため、実行前に編集内容を保存する必要があります。
レイアウトを適用する入力ネットワーク ダイアグラム レイヤーは、ファイル ジオデータベースまたはモバイル ジオデータベース内のユーティリティー ネットワークまたはトレース ネットワークから取得するか、ネットワーク ダイアグラム サービスから取得する必要があります。 エンタープライズ ジオデータベース内のユーティリティー ネットワークまたはトレース ネットワークを操作する場合、入力ネットワーク ダイアグラム レイヤーは、サービスから取得する必要があります。
アクティブなダイアグラム マップ ビューに空間配置レイアウトを適用するには、次のいずれかを実行します。
[ネットワーク ダイアグラム] タブの [レイアウト] グループにある [ダイアグラム レイアウト] ボタンのドロップダウン矢印をクリックして、ギャラリーの [空間配置]

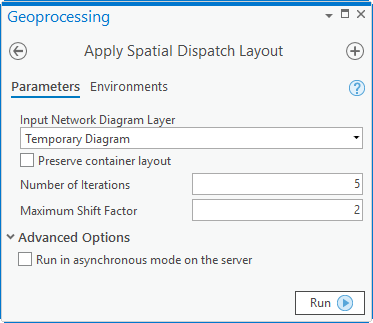

レイアウト アイテムをクリックします。[ジオプロセシング] ウィンドウに [空間配置レイアウトの適用 (Apply Spatial Dispatch Layout)] ツールを読み込み、 [空間配置] レイアウト パラメーター を調整して [実行] をクリックします。
注意:
ネットワーク ダイアグラム内のフィーチャのサブセットに対して、レイアウト アルゴリズムを適用するには、 [フィーチャの選択] ツールのいずれか (たとえば、 [四角形による選択] 、 [ポリゴンによる選択] など) を使用して、実行前にダイアグラム フィーチャを選択します。
空間配置レイアウトをダイアグラム テンプレートで設定します。
ダイアグラム テンプレートでこのレイアウトを構成するには、 [空間配置レイアウトの追加 (Add Spatial Dispatch Layout)] ツールを使用します。
空間配置レイアウト パラメーター
以下のセクションでは、空間配置ダイアグラム レイアウトの主なパラメーターについて説明します。
格納器レイアウトを維持
ほとんどのレイアウト アルゴリズムは、 [格納器レイアウトを維持] オプションで問題なく動作します。 このオプションがオンの場合、アルゴリズム アプリケーションを制御して、 ダイアグラムの上位グラフ に対して実行できます。 このオプションがオンでない場合、アルゴリズムが、ダイアグラム内の格納物フィーチャおよび格納物以外のフィーチャの両方に適用されます。
処理の反復回数

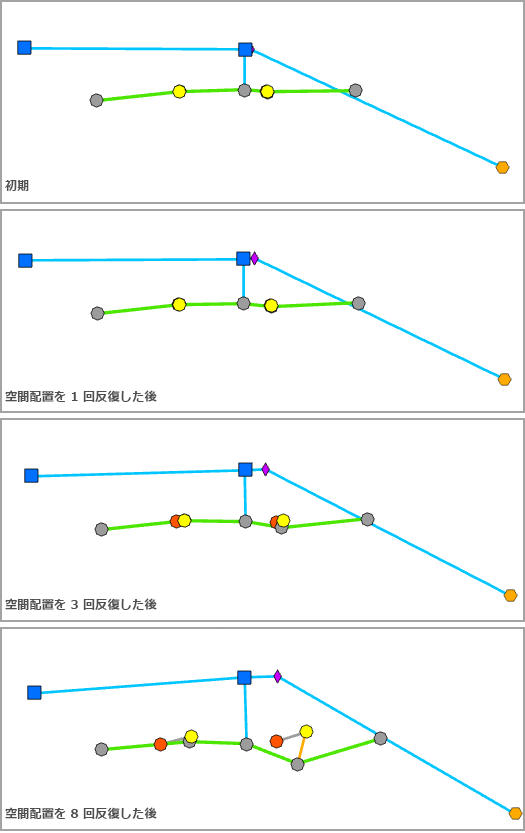

このパラメーターでは、処理を反復する回数を設定します。 以下の画像のように、処理の反復回数を大きくするほど、ほぼ重なり合っているダイアグラム ジャンクションの間隔が広くなります。
最大シフト ファクター

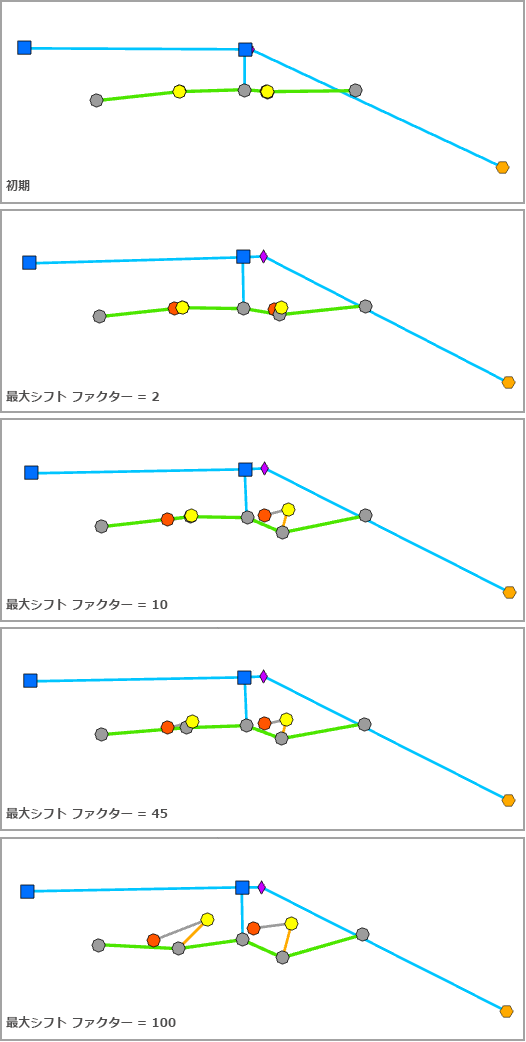

このパラメーターを使用して、非常に近接しているダイアグラム ジャンクションの間隔を広げます。 このシフト ファクターの値を大きくするほど、ほぼ重なり合っているダイアグラム ジャンクションの間隔が広くなります。 以下の画像は、処理の反復回数を一定にした状態でさまざまな [最大シフト ファクター] パラメーター値を使用してレイアウトを適用した後のサンプル ダイアグラム コンテンツの変化を示しています。
