自然境界の作成

パーセル境界は、河川や海岸線、湖などの自然フィーチャに従うことがあります。これらのケースでは、パーセルラインは単一の複数セグメントポリラインとして作成され、ラインセグメントと頂点がラインの曲がりと蛇行を表します。

通常、自然境界を表すパーセルラインには COGO ディメンションは入力されません。

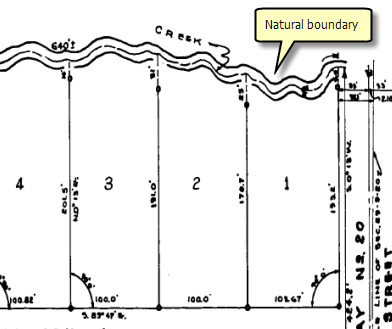

図面に表示されている自然境界

以降のセクションでは、自然境界が関連するパーセル編集ワークフローについて説明しています。

自然境界を含むパーセルトラバースの作成

パーセルトラバースに自然境界を追加する場合は、ライン ツールを使用して自然境界に沿ってデジタイズします。

自然境界のあるパーセルトラバースを作成するには、以下の手順を実行します。

新しいパーセルのマップで「アクティブなレコードを設定」します。
パーセルレコードワークフロー タブの ツール ギャラリーにある トラバース をクリックして、フィーチャの修正 ウィンドウの トラバース ツールを開きます。
レイヤー ドロップダウンメニューをクリックしてトラバースを入力するパーセルラインフィーチャレイヤーを選択します。
始点の設定 をクリックし、マップ上の開始点をクリックして、パーセルトラバースの開始位置を設定します。
方向フィールドをクリックして、「トラバースディメンションの入力」を開始します。
手順に従って、自然境界コースを入力します。

トラバース ツールを使用しない場合は、2 ポイントライン ツールと動的制限を使用してパーセルラインを作成できます。自然境界を作成する必要がある場合は以下のツールを使用できます。

たとえば、作図線を使用したパーセルのスプリットワークフローでは、トラバース ツールまたは 2 ポイントライン ツールを使用してスプリットラインを追加する代わりに、トレース ツールまたはライン ツールを使用して、自然境界を表すスプリットラインを追加します。

フィーチャ作成 ウィンドウのパーセルラインテンプレート (パーセルタイプ用) では、トレース ツールと ライン ツールの両方が使用できます。

パーセルレコードワークフロー タブの ツール ギャラリーにある スプリット ツールを使用すると、自然境界フィーチャを使用してパーセルをインタラクティブにスプリットできます。

スプリット ウィンドウで、入力フィーチャ として自然境界ラインフィーチャを選択し、ターゲットフィーチャ としてスプリットするパーセルを選択します。

自然境界によるパーセルのスプリット

河床などの自然境界は時間の経過とともに変化する可能性があるため、パーセルファブリック内の自然境界の表現の更新が必要になる場合があります。このワークフローでは、シードに縮小 ツールと シードから再構築 ツールを使用してパーセルの自然境界を更新します。

パーセルの自然境界を更新するには、以下の手順に従います。

更新する自然境界を共有するすべてのパーセルを選択し、品質タブの ツール ギャラリーで シードに縮小 をクリックします。

シードに縮小ツールの詳細
古くなった自然境界を表すラインとポイントを選択して削除します。

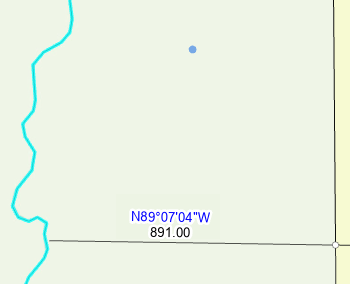

アクティブレコードを設定し、トレース ツールまたは ライン ツールを使用して、更新された自然境界を表すポリラインをトレースまたはデジタイズします。
品質タブの ツール ギャラリーにある 延長/切詰め ツールを使用して、更新された自然境界で終わるようにパーセルラインを延長するか切詰めます。
更新された境界でパーセルを再構築するには、シードから再構築 ツールを使用します。
