バイナリー マスクの作成 (Image Analyst ツール)
サマリー
入力ラスター データセットをバイナリー ラスターに変換します。 ピクセルが、ユーザー定義の値に基づいてマスクまたは背景としてラベル付けされます。
使用法
このツールは、パラメーター値に基づいて入力ラスターを背景またはマスクとして分類し、バイナリー マスク ラスターを出力します。バイナリー マスク ラスターでは、値 1 はマスク ピクセル、値 0 は背景ピクセルを表します。
出力バイナリー マスク ラスターをラスターに適用すると、バイナリー マスク ラスターの背景ピクセルと重複するピクセルは NoData になります。
このツールを使用すると、小さい領域を削除したり、領域を縮小または拡大したり、小さい背景の領域を塗りつぶしたり、境界をスムージングしたりできます。
画像枠線の穴埋め パラメーターでは、マスク境界内のピクセルを背景として分類するかどうかを指定します。
島の水域を表すピクセルをマスク値として保持する島のマスクを作成するには、画像枠線の穴埋め パラメーターを使用します。 このツールは水域を表すピクセルの穴埋めを実行し、陸地ピクセルに到達したら終了します。 出力マスク境界はそのまま残されます。

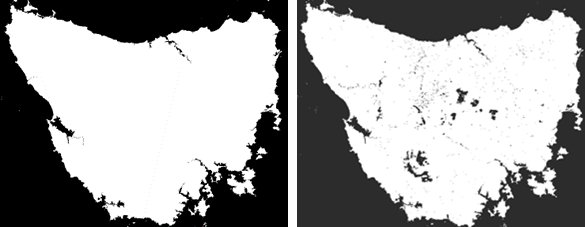

画像枠線の穴埋めパラメーターをオンにした状態 (最初の画像) とオフにした状態 (2 枚目の画像)。 マスクの展開 パラメーター値と 背景の展開 パラメーター値の単位はピクセルです。 負の値を使用できます。その場合は、マスクと背景が縮小します。
背景ピクセルの小さい集まりを削除するには、マスクの展開 パラメーターに負の値、背景の展開 パラメーターに正の値を使用します。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力ラスター |
入力ラスター データセット。 入力がマルチバンドの場合、デフォルトで最初のバンドが使用されます。 |
Mosaic Layer; Raster Layer; Image Service; String; Raster Dataset; Mosaic Dataset |
|
出力マスク ラスター |
出力バイナリー ラスター データセット。 サポートされる形式は TIFF、CRF、PNG です。 |
Raster Dataset |
|
背景値 (オプション) |
出力ラスターの背景値。 デフォルト値は 0 です。 |
Double |
|
画像枠線の穴埋め (オプション) |
背景ピクセル値の定義方法を指定します。
|
Boolean |
|
背景の展開 (オプション) |
背景を拡張または縮小するために使用されるピクセル数。 負の値の場合は、背景は縮小します。 |
Long |
|
マスクの展開 (オプション) |
マスクを拡張または縮小するために使用されるピクセル数。 負の値の場合は、マスクは縮小します。 |
Long |
|
最小マスク領域サイズ (オプション) |
マスク領域を定義するために使用される、結合ピクセルの数。 このサイズよりも小さいマスク領域は、背景として分類されます。 |
Long |
|
背景を NoData として設定 (オプション) |
背景値を NoData に設定するかどうかを指定します。
|
Boolean |
環境
セル配置, セル サイズ, 圧縮, 現在のワークスペース, 範囲, 地理座標系変換, NoData, 出力データのコンフィグレーション キーワード, 出力座標系, ピラミッド, ラスター統計, リサンプリング方法, スクラッチ ワークスペース, スナップ対象ラスター, タイル サイズ
ライセンス情報
- Basic: Image Analyst が必要
- Standard: Image Analyst が必要
- Advanced: Image Analyst が必要
