リニア スペクトル分解 (Image Analyst ツール)
サマリー

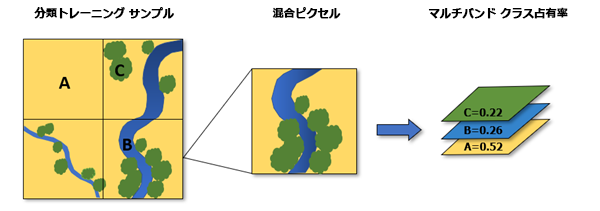

サブピクセル分類を実行し、ピクセルごとに異なる土地被覆タイプの部分存在量を算出します。
使用法
このツールは、複数の材料を含む個々のピクセルの材料率を計算します。 各バンドがそれぞれの土地被覆クラスの部分占有率に対応するマルチバンド ラスターを生成します。 たとえば、光合成植生、露出土壌、枯れた植生や非光合成植生を特定するマルチスペクトル画像で、土地被覆分類を行う際に使用できます。
このツールは、Esri スペクトル ライブラリー (.esl) や ENVI スペクトル ライブラリー形式 (.sli) など、複数のスペクトル データ入力形式をサポートしています。
ツールは、従来の JSON スペクトル入力形式をサポートしています。 次に、
.jsonファイルとして指定するスペクトル ファイルの例を示します:<!--```json { "EsriEndmemberDefinitionFile" : 0, "FileVersion" : 1, "NumberOfEndmembers" : 3, "NumberOfBands" : 7, "Endmembers" : [ { "EndmemberID" : 1, "EndmemberName" : "urban", "SpectralProfile" : [ 88, 42, 48, 38, 86, 115, 59 ] }, { "EndmemberID" : 2, "EndmemberName" : "vegetation", "SpectralProfile" : [ 50, 21, 20, 35, 50, 110, 23 ] }, { "EndmemberID" : 3, "EndmemberName" : "water", "SpectralProfile" : [ 51, 20, 14, 9, 7, 116, 4 ] } ] }
現在サポートされている分類器出力は、最尤法による分類器のトレーニング ツールで生成される分類器定義ファイル (.ecd) のみです。
ポリゴン フィーチャには、以下のフィールド名が必要です。
classname—クラス カテゴリー名を示すテキスト フィールドclassvalue—各クラス カテゴリーの整数値を含む long integer フィールド
各土地被覆クラスの部分占有率を計算する際、その解に負の係数または小数が含まれることがあります。 この場合、入力スペクトル プロファイルのトレーニング サンプルを確認し、各クラスが正確に表現されていることを確認してください。 正確である場合は、出力値オプション で 負以外 を指定します。
スペクトル入力が
.ecdファイル、トレーニング サンプル フィーチャクラス、または.jsonファイルである場合、入力画像と入力スペクトル データのバンド数は一致する必要があります。入力スペクトルがスペクトル ライブラリー ファイル (.esl または
.sli) から得られる場合、バンド数が一致しなければ、スペクトルのリサンプリングはバンド平均化手法を使用して適用されます。 必要に応じて、スペクトル ライブラリーのリサンプリング ツールを使用してスペクトルをリサンプリングできます。スペクトル データが、反射率の値が 0 ～ 1 の範囲にあるスペクトル ライブラリーから取得される場合 (USGS スペクトル ライブラリーなど)、入力地表面反射率ラスターにも 0 ～ 1 の値が含まれている必要があります。
入力画像が 0 ～ 1 の範囲内ではない場合 (8 ビット、16 ビットなど)、スペクトル ビューアー ツールを使用して、材料のスペクトル シグネチャーを画像から取得することをおすすめします。 必要に応じて、連続体の削除 チェックボックスをオンにし、ピクセル値と入力スペクトル ライブラリー データを正規化します。
連続体の削除 チェックボックスをオンにすると、ローカル スペクトルの最大値間を接続する直線セグメントを使用して、凸包がスペクトルを覆うように配置されます。 連続体は、画像と入力スペクトルでピクセルごとに実際のスペクトルに分割されることで削除されます。 これにより、共通のベースラインの吸収特性を比較できるようになります。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力ラスター |
入力サーフェス反射率ラスター データセット。 |
Raster Dataset; Mosaic Dataset; Mosaic Layer; Raster Layer; File; Image Service |
|
スペクトル ファイルまたはトレーニング フィーチャ |
異なる土地被覆クラスのスペクトル情報。 ファイルには、次のいずれかを指定できます:
|
File; Feature Layer; String |
|
出力値オプション (オプション) |
出力ピクセル値の定義方法を指定します。
|
String |
|
連続体の削除 (オプション) |
スペクトルが画像または参照データから正規化されるかどうかを指定します。
|
Boolean |
戻り値
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
出力ラスター |
出力マルチバンドのラスター データセット。 |
Raster |
環境
圧縮, 現在のワークスペース, 地理座標系変換, NoData, 出力データのコンフィグレーション キーワード, 出力座標系, 範囲, 並列処理ファクター, ピラミッド, ラスター統計, リサンプリング方法, スクラッチ ワークスペース, スナップ対象ラスター, タイル サイズ
ライセンス情報
- Basic: Image Analyst または Spatial Analyst が必要
- Standard: Image Analyst または Spatial Analyst が必要
- Advanced: Image Analyst または Spatial Analyst が必要
