ポリゴンで抽出 (Spatial Analyst ツール)

サマリー

頂点を指定したポリゴンに基づいて、ラスターのセルを抽出します。

レガシー:

このツールは非推奨となり、将来のリリースで削除される予定です。

マスクで抽出 ツールにより、機能とパフォーマンスが向上します。

図

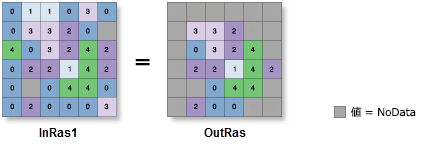

ポイントで抽出の図 — OutRas = ExtractByPolygon(InRas1,[Point(1.4,0.4),Point(1.4,4.6),Point(3.6,4.6),Point(5.6,2.6),Point(3.6,0.4),Point(1.4,0.4)],"INSIDE")

使用法

入力ラスターからの追加属性がある場合は、そのまま出力ラスター属性テーブルに引き継がれます。記録されるプロパティに応じて、一部の属性値は再計算が必要な場合があります。
入力ラスター (Python では in_raster) の値としてマルチバンドラスターが指定された場合、すべてのバンドが使用されます。

マルチバンドラスターから選択したバンドを処理するには、まず、コンポジットバンド ツールを使用して、それら特定のバンドから構成されるラスターデータセットを作成します。次に、その結果を 入力ラスター (Python では in_raster) の値として使用します。

デフォルトの出力形式は、ジオデータベースラスターです。出力形式として Esri Grid スタックを指定した場合、スタックの名前を数字で開始したり、名前にスペースを使用したり、9 文字を超える名前にしたりすることはできません。
一連の X,Y 座標の代わりに、フィーチャクラスのポリゴンに基づいて抽出するには、マスクで抽出 ツールを使用します。
ポリゴンオブジェクトは、1 つのパートまたは複数のパート (ポリゴンクラス) から構成されます。後者の場合、1 つのポリゴン輪郭を描けるように、すべてのポリゴンパートが連続している必要があります。不連続な複数のパートを含むポリゴンフィーチャに基づいて抽出するには、マスクで抽出 ツールを使用します。
セルがポリゴンの内部か外部かを判定するには、セルの中心が使用されます。中心がポリゴンのアーク内にある場合、そのセルの一部がポリゴンの外にあっても、そのセル全体が内部にあると見なされます。
ポリゴンの頂点の上限は、1,000 です。ポリゴンの頂点は、時計回りの順番で入力する必要があります。最初と最後の頂点が一致していない場合、ポリゴンを閉じることができません。これは、複数のポリゴンを使用する場合に特に重要です。その場合、各ポリゴンの最後のポイントが最初の頂点と同じでないときに、最初の頂点に直接接続され、ポリゴンが自動的に閉じられる可能性があります。ただし、これにより想定とは異なる結果が生じる可能性があるため、この手法を利用する場合は注意してください。

ポリゴンのアークは他のアークと交差してもかまいませんが、複雑なポリゴンは推奨しません。
選択されていないセル位置には、値 NoData が割り当てられます。
入力ラスターが整数の場合、出力ラスターも整数になります。入力が浮動小数点値である場合、出力も浮動小数点値になります。
このツールに適用されるジオプロセシング環境の詳細については、解析環境と Spatial Analyst をご参照ください。

ラベル	説明	データタイプ
入力ラスター	セルを抽出する入力ラスター。	Raster Layer
ポリゴン	抽出する入力ラスターのエリアを識別する、一連の頂点 (X,Y のポイント座標) によって定義されるポリゴン。ポリゴンを閉じるため、ポリゴンパートの最後の座標は、最初の座標と同じである必要があります。複数のポリゴンを指定する場合は連続している必要があります。ポリゴンごとに一連の座標を入力します。最後の座標を最初と同じ座標に定義して、必ず各パートを閉じます。ポイントは、入力ラスターと同じマップ単位です。	Point
抽出エリア (オプション)	入力ポリゴンの内部と外部のどちらのセルを抽出するかを識別します。内側—入力ポリゴンの内部のセルが選択され、出力ラスターに書き込まれます。ポリゴンの外部にあるすべてのセルは、出力ラスターでは値が NoData になります。外側—入力ポリゴンの外部のセルが選択され、出力ラスターに書き込まれます。ポリゴンの内部にあるすべてのセルは NoData になります。	String

ラベル

説明

データタイプ

入力ラスター

セルを抽出する入力ラスター。

Raster Layer

ポリゴン

抽出する入力ラスターのエリアを識別する、一連の頂点 (X,Y のポイント座標) によって定義されるポリゴン。ポリゴンを閉じるため、ポリゴンパートの最後の座標は、最初の座標と同じである必要があります。

複数のポリゴンを指定する場合は連続している必要があります。ポリゴンごとに一連の座標を入力します。最後の座標を最初と同じ座標に定義して、必ず各パートを閉じます。

ポイントは、入力ラスターと同じマップ単位です。

Point

抽出エリア

(オプション)

入力ポリゴンの内部と外部のどちらのセルを抽出するかを識別します。

内側—入力ポリゴンの内部のセルが選択され、出力ラスターに書き込まれます。ポリゴンの外部にあるすべてのセルは、出力ラスターでは値が NoData になります。
外側—入力ポリゴンの外部のセルが選択され、出力ラスターに書き込まれます。ポリゴンの内部にあるすべてのセルは NoData になります。

String

戻り値

ラベル	説明	データタイプ
出力ラスター	入力ラスターから抽出したセル値が格納される出力ラスター。	Raster

ExtractByPolygon(in_raster, polygon, {extraction_area})

名前説明データタイプ

名前	説明	データタイプ
in_raster	セルを抽出する入力ラスター。	Raster Layer
polygon [point,...]	抽出する入力ラスターのエリアを定義するポリゴン。それぞれのポリゴンパーツは、`Point` クラスによって定義される頂点のリストです。ポイントは、入力ラスターと同じマップ単位で、X,Y 座標の組として指定されます。単一ポリゴンのオブジェクトの形式は次のとおりです。 `[point(x1,y1), point(x2,y2), ..., point(xn,yn), point(x1,y1]` 必要に応じて、`Polygon` クラスを使用してポリゴンパートのリストを定義することで、複数のポリゴンのグループを指定できます。これを実行するには、すべてのパートが連続していて、1 つの境界で囲まれるようにする必要があるので注意してください。この場合のオブジェクトの形式は、次のような連続リストになります。 `[[point(x1,y1), point(x2,y2), ..., point(xn,yn), point(x1,y1)], [point(x'1,y'1), point(x'2,y'2), ..., point(x'n,y'n), point(x'1,y'1)], ...]` すべての場合で、ポリゴンを閉じるため、各ポリゴンパートの最後の座標は、最初と同じ座標にする必要があります。	Point
extraction_area (オプション)	入力ポリゴンの内部と外部のどちらのセルを抽出するかを識別します。 `INSIDE`—入力ポリゴンの内部のセルが選択され、出力ラスターに書き込まれます。ポリゴンの外部にあるすべてのセルは、出力ラスターでは値が NoData になります。 `OUTSIDE`—入力ポリゴンの外部のセルが選択され、出力ラスターに書き込まれます。ポリゴンの内部にあるすべてのセルは NoData になります。	String

in_raster

セルを抽出する入力ラスター。

Raster Layer

polygon [point,...]

抽出する入力ラスターのエリアを定義するポリゴン。

それぞれのポリゴンパーツは、Point クラスによって定義される頂点のリストです。ポイントは、入力ラスターと同じマップ単位で、X,Y 座標の組として指定されます。

単一ポリゴンのオブジェクトの形式は次のとおりです。

[point(x1,y1), point(x2,y2), ..., point(xn,yn), point(x1,y1]

必要に応じて、Polygon クラスを使用してポリゴンパートのリストを定義することで、複数のポリゴンのグループを指定できます。これを実行するには、すべてのパートが連続していて、1 つの境界で囲まれるようにする必要があるので注意してください。この場合のオブジェクトの形式は、次のような連続リストになります。

[[point(x1,y1), point(x2,y2), ..., point(xn,yn), point(x1,y1)], [point(x'1,y'1), point(x'2,y'2), ..., point(x'n,y'n), point(x'1,y'1)], ...]

すべての場合で、ポリゴンを閉じるため、各ポリゴンパートの最後の座標は、最初と同じ座標にする必要があります。

Point

extraction_area

(オプション)

入力ポリゴンの内部と外部のどちらのセルを抽出するかを識別します。

INSIDE—入力ポリゴンの内部のセルが選択され、出力ラスターに書き込まれます。ポリゴンの外部にあるすべてのセルは、出力ラスターでは値が NoData になります。
OUTSIDE—入力ポリゴンの外部のセルが選択され、出力ラスターに書き込まれます。ポリゴンの内部にあるすべてのセルは NoData になります。

String

戻り値

名前	説明	データタイプ
out_raster	入力ラスターから抽出したセル値が格納される出力ラスター。	Raster

コードのサンプル

ExtractByPolygon 例 1 (Python ウィンドウ)

次の例では、定義されたポリゴン座標に基づいて、ラスターからセルを抽出しています。

import arcpy
from arcpy import env
from arcpy.sa import *
polyPoints = [arcpy.Point(743050, 4321275), arcpy.Point(743100, 4321200),
             arcpy.Point(743500, 4322000),arcpy.Point(742900, 4321800)]
env.workspace = "C:/sapyexamples/data"
extPolygonOut = ExtractByPolygon("soil", polyPoints, "INSIDE")
extPolygonOut.save("c:/sapyexamples/output/extpoly")

ExtractByPolygon 例 2 (スタンドアロンスクリプト)

次の例では、定義されたポリゴン座標に基づいて、ラスターからセルを抽出しています。

# Name: ExtractByPolgyon_Ex_02.py
# Description: Extracts the cells of a raster based on a polygon.
# Requirements: Spatial Analyst extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inRaster = "soil"
polyPoints = [arcpy.Point(743050, 4321275), arcpy.Point(743100, 4321200),
             arcpy.Point(743500, 4322000),arcpy.Point(742900, 4321800)]

# Run ExtractByPolygon
extPolygonOut = ExtractByPolygon(inRaster, polyPoints, "INSIDE")

# Save the output
extPolygonOut.save("c:/sapyexamples/output/extpoly02")
