Рабочий процесс Capella Sensor Independent Complex Data

Доступно с лицензией Image Analyst.

Изображение радара с синтезированной апертурой (SAR) Capella необходимо обработать, прежде чем использовать его для визуализации или анализа. Необходимо решить такие проблемы, как калибровка для получения значимой величины обратного рассеяния, уменьшение спеклов, устранение радиометрических и геометрических искажений, а также рендеринг изображений с большим диапазоном значений.

В настоящее время поддерживаются только данные SAR, обработанные методом обратной проекции для формирования изображений.

Набор инструментов Радиолокатор с синтезированной апертурой в наборе инструментов Image Analyst содержит инструменты, которые можно использовать для создания калиброванных, скорректированных с учетом рельефа, готовых к анализу данных изображений на основе данных Sensor Independent Complex Data (SICD). В следующей таблице и на схеме описаны и показаны инструменты:

Инструмент

Описание

Конвертировать единицы измерения SAR

Преобразует масштабирование входных данных радиолокатора с синтезированной апертурой (SAR).

Применить радиометрическую калибровку

Преобразует отражательную способность входного радиолокатора с синтезированной апертурой (SAR) в физические единицы нормализованного обратного рассеяния путем нормализации отражательной способности с использованием базовой плоскости.

Multilook

Усредняет входные данные радиолокатора с синтезированной апертурой (SAR) по дальности и азимуту для аппроксимации квадратных пикселей, уменьшения спеклов и сокращения времени обработки инструмента SAR.

Применить радиометрическое сглаживание Terrain

Корректирует входные данные радиолокатора с синтезированной апертурой (SAR) с учетом радиометрических искажений, вызванных топографией.

Фильтрация спекл-шума

Корректирует входные данные радиолокатора с синтезированной апертурой (SAR) на наличие спеклов, которые являются результатом когерентного освещения, напоминающего зернистость или эффект соли с перцем.

Применить геометрическую коррекцию Terrain

Ортотрансформирует входные данные радиолокатора с синтезированной апертурой (SAR), используя алгоритм обратного геокодирования с доплеровским диапазоном.

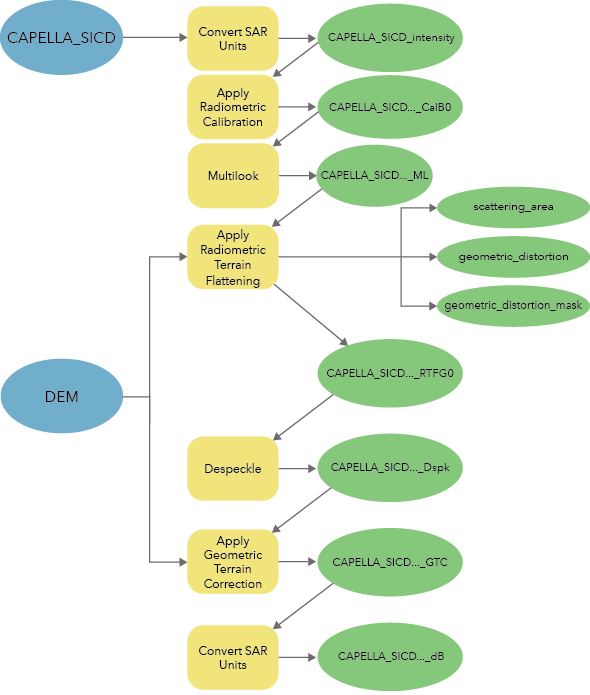

Рабочий процесс Capella SICD

Рекомендации по обработке Capella SICD

Данные Capella SICD – это изображение Single Look Complex (Комплексные данные без некогерентного накопления). Изображение SLC хранится в виде массива комплексных значений. Если приложению требуются только значения интенсивности, запустите инструмент Конвертировать единицы измерения SAR в начале рабочего процесса, чтобы преобразовать комплексные значения в значения интенсивности и сократить время работы инструмента и размер выходных данных. Если приложению требуются комплексные значения, не используйте инструмент Конвертировать единицы измерения SAR. При использовании комплексных входных данных в инструментах Применить радиометрическую калибровку, Применить радиометрическое сглаживание Terrain и Фильтрация спекл-шума амплитудная составляющая будет скорректирована без изменения фазы.

Примечание:

Продукты Capella Spotlight Mode SLC и SICD перешли на процессор Polar Format Algorithm (PFA), который в настоящее время не поддерживается. Этот переход произошёл примерно в апреле 2024 года. SAR-данные, обрабатываемые методом обратной проекции, всё ещё поддерживаются.

Вспомогательные продукты Capella SICD предоставляют полином для калибровки значений изображения от числовых до бета-нуля, сигма-нуля и гамма-нуля.

Multilook - это дополнительный инструмент в рабочем процессе, который можно использовать для уменьшения выборки данных, что также сокращает время работы инструмента и размер выходных данных.
