Построение схемы сети
Фазы
Построение схем — это итеративный процесс, зависящий от типа входных данных сети, из которых он начинается.

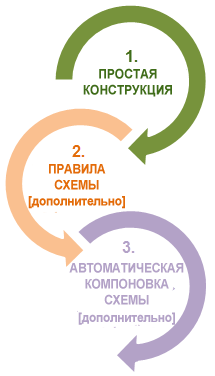

Начиная с входных объектов или элементов сети, либо с расположений сетевых трассировок, этот процесс объединяет три различных фазы: фазу простого построения, фазу правил схемы и фазу автоматизации компоновок схемы.
При работе со специализированной сетью телекоммуникаций с определёнными контурами построение схем может начинаться с имени контура, предоставленного как входные данные. Для этого конкретного случая процесс отличается. Фаза простого построения игнорируется, а фаза правил схемы ждёт определённых настроек, без которых процесс построения не может правильно завершиться. Фаза автоматизации компоновок схемы идентична этой фазе других схем.
Фаза 1 – простое построение
В фазе простого построения процесса система создает объект схемы для каждого объекта или элемента сети во входной выборке или для каждого объекта или элемента сети, заданного в настоящий момент в качестве начальных точек среди входных местоположений трассировки.
Примечание:
Создание схемы из входных местоположений трассировки начинается с ArcGIS Pro 3.5 | ArcGIS Enterprise 11.5.
Фаза 2 – правила схемы
Фаза правил схемы происходит, когда правила схемы настроены в шаблоне схемы. Эти правила используются для добавления дополнительных объектов или элементов (например, правило трассировки, правило разворачивания контейнеров, правило добавления связей связности), упрощения содержимого схемы путём агрегирования элементов сети (например, правила сокращения или сворачивания) или удаления некоторых элементов сети (например, правила удаления) и так далее. Настроенные правила соединяются в последовательность, в порядке их настройки в шаблоне. Каждое правило работает в пределах содержания схемы, которое создается в результате применения правил. Это означает, что правило 1 запускается для объектов схемы, построенных в конце фазы простого построения, а правило N запускается для объектов схемы, построенных в результате процесса правила (N-1).
Фаза 3 – автоматизация компоновок схемы
Фаза автоматизации компоновок схемы является дополнительной. Это происходит, если компоновка схемы настроена для шаблона схемы на автоматическое выполнение при создании схемы. В этом случае настроенные компоновки объединяются в последовательность, каждая в свою очередь, в порядке, соответствующем конфигурации шаблона; то есть компоновка 1 запускается для исходной геометрии объектов схемы, а компоновка N работает с геометрией объектов схемы, получившейся в результате выполнения алгоритма (N-1).

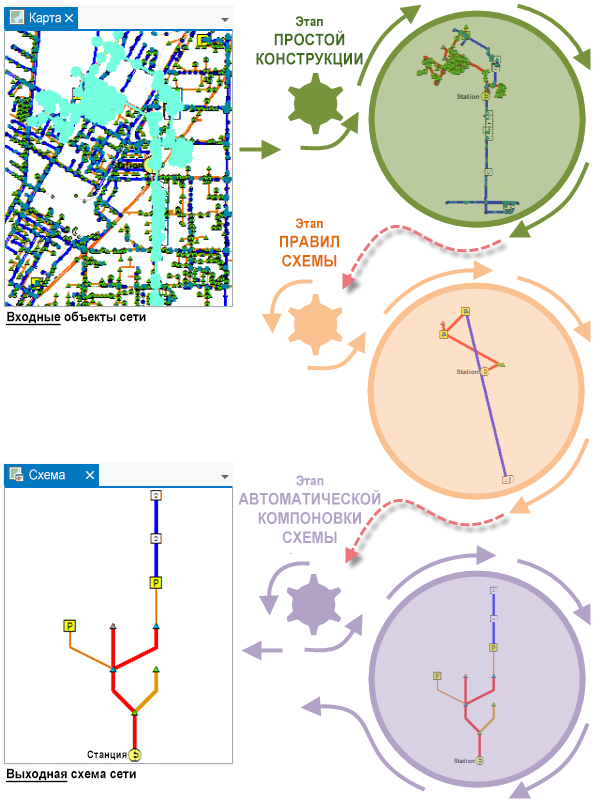

Пример схемы, созданной из объектов или элементов сети
Три фазы построения выглядят так:
В процессе построения схемы сначала создается объект схемы для объекта сети во входном наборе выборки.
При этом выполняются правила, которые настроены в шаблоне схемы для уменьшения не критических промежуточных элементов с сохранением на схеме критической инфраструктуры сети.
Поскольку этот пример шаблона схемы также настроен на выполнение автоматической компоновки Smart Tree во время построения, применяется и этот алгоритм.
В конце процесса построения полученная в результате схема отображает только оставшиеся критические элементы сети: располагающиеся в иерархическом порядке и расстояние между которыми нормализуется.
Особенности построения схем
По умолчанию, в процессе построения схемы сети на схеме каждый раз создается объект, он обеспечивает графическую завершенность и подчеркивает отношения между содержанием и контейнерами.
Завершенность ребер схемы
В процессе построения схемы сети, в фазе первичного построения и настройки правил, завершенность ребер всегда гарантируется.

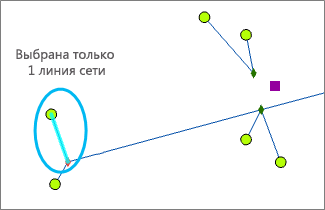

Это значит, что любой линейный объект или объект ребра – присутствующий среди начальной входной выборки или заданный в качестве местоположений начальных точек, или добавленный по правилу во время процесса построения – всегда включает в созданную схему свои исходные и конечные соединения, независимо от того, являются ли эти конечные соединения частью исходной выборки или начальных местоположений, или же они были добавлены по какому-либо правилу.
|
|
|
Отношения содержание-контейнер
Процесс построения систематически добавляет контейнеры, связанные с любыми объектами содержания или объектами, которые он создает в схеме сети как на этапе простого построения, так и на этапе правил схемы. Это означает, что верно следующее:

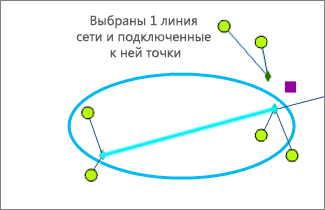

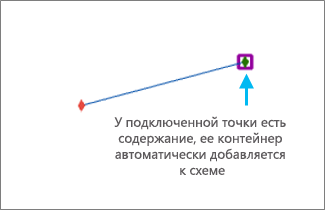

- Любой объект содержания, связанный с точечным контейнером в сети, автоматически добавляется к схеме вместе со своим контейнером. Этот контейнер представлен как полигональный объект, который отображается вокруг всего содержания контейнера, представленного на схеме.
|
|
|

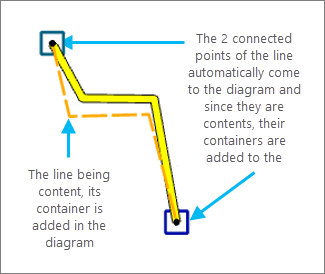

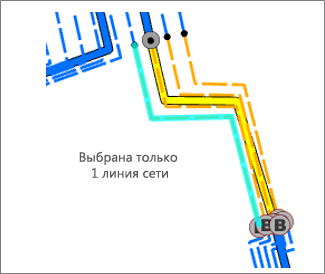

- Любой объект содержания или объект, связанный с линейным контейнером в сети, автоматически добавляется к схеме вместе со своим линейным контейнером.
|
|
|
Внимание:
Обратная ситуация является ложной: если контейнер существует в схеме, он не включает его содержимое по умолчанию.
