Специализированная сеть телекоммуникаций

Рабочие процессы и модели хранения в телекоммуникационной отрасли отличаются от других сфер коммунальных услуг. В отличие от традиционных специализированных сетей специализированная сеть телекоммуникаций создана с учетом сложностей, связанных с управлением большим количеством объектов, и для поддержки расширенных требований к модели контуров, связанных с телекоммуникационными операциями.

Специализированная сеть телекоммуникаций отличается от традиционных специализированных сетей тем, что в их схеме используются таблицы управления контурами, которые позволяют моделировать и управлять набором компонентов, представляющих путь сигнала между элементами в сети. Этот тип специализированной сети не поддерживает управление подсетями, но вместо этого использует различные инструменты и команды, которые позволяют управлять контурами в вашей сети.

Специализированная сеть телекоммуникаций поддерживает концепцию группировки объектов соединений, объектов ребер и связей. Это позволяет моделировать логическую коллекцию строк, имеющих общую топологию и атрибуцию, используя одну запись. Например, один сгруппированный объект-ребро может использоваться для моделирования всех 96 волоконных жил в одном волоконно-оптическом кабеле с помощью схемы группировки, которая передает информацию о диапазоне единиц, например, где группа начинается (первая единица) и заканчивается (последняя единица), для указания числа элементов в группе.

Более подробно о работе с идентификаторами единиц

Классы специализированной сети телекоммуникаций

При добавлении специализированной сети телекоммуникаций к инженерной сети поля атрибутов добавляются к непространственным объектам ребер и соединений, а также к Таблице связей для поддержки группировки, цветовых схем и связей на основе внешнего ключа. Таблицы управления контурами создаются для управления вашими контурами, а таблица измененных объектов создается для управления статусом непространственных объектов и связей в специализированной сети.

Каждая специализированная сеть телекоммуникаций состоит из четырех классов объектов (Устройство, Линия, Соединение и Узел) и пяти таблиц (JunctionObject, EdgeObject, Circuit, CircuitSection и Subcircuit), которые создаются при создании специализированной сети телекоммуникаций с помощью инструмента Добавить специализированную сеть телекоммуникаций. Эти классы содержат схему, отличную от схемы в традиционной специализированной сети, и создаются с системными атрибутивными доменами, назначенными системным полям для использования в инженерной сети. Для использования этих полей требуется дополнительная конфигурация.

Классы специализированной сети телекоммуникаций

Ниже описываются эти четыре класса объектов:

Устройство — представляет собой точечные объекты оборудования, такие как коммутатор, оптический сетевой терминал или антенна. Это компактные объекты, через которые проходит поток и взаимодействие ресурсов. Например, коммутатор определяет цель запроса и управляет маршрутизацией данных, а оптический сетевой терминал преобразует сигнал из оптоволокна в форму, пригодную для использования устройствами. Устройства могут быть связаны с другими устройствами, соединениями и линиями. Устройства могут входить в состав узлов, а также структурных соединений, линий или границ, которые выступают как контейнеры. Устройства также могут содержать другие пространственные и непространственные сетевые объекты. При назначении категории Контейнер единиц соединения их можно использовать для управления идентификаторами единиц (ID единиц) в сгруппированных объектах, назначенных как идентифицируемые единицы через поле атрибута Next unit ID.
Линия — представляет линейные объекты, такие как кабели или беспроводные пути. Это линии, по которым доставляются ваши ресурсы. При назначении категории Контейнер единиц ребра их можно использовать для управления ID единиц на сгруппированных объектах, назначенных как идентифицируемые единицы, через поле атрибутов Next unit ID. Объекты, которым присвоена категория Контейнер единиц ребра, ограничивают количество единиц для объектов в своей иерархии содержания с использованием поля Max content unit ID.
Соединения — представляют местоположения, где линии соединяются с линиями посредством таких объектов, как петля провисания, соединительная муфта или подъемник. Основное применение объектов соединений заключается в разрешении устройств или линий подключаться к другой линии в средней вершине. Соединения размещаются по мере необходимости, чтобы обеспечить подключение всех объектов сети.
Узел — представляет собой оборудование, содержащее другие устройства, соединения и линии. Это используется, когда вы хотите смоделировать внутренние части оборудования с использованием пространственных объектов. Также как и с объектами устройств, объекты узлов являются компактными объектами, но различные узлы содержат разные другие важные устройства. Для отображения узлов рекомендуется использовать один символ на карте, при этом моделируя внутренние объекты и их подключения. Внутренние объекты узла можно просмотреть на карте или в виде схемы. Потенциальными примерами объектов узлов являются коммутационные панели или сплиттеры.

Ниже следует описание этих пяти таблиц:

JunctionObject — представляет непространственные объекты соединений, такие как шасси, порты или соединения, которые содержатся в устройствах, соединениях или других сетевых объектах. Объекты соединения могут также содержать другие объекты соединения. При назначении категории Контейнер единиц соединения их можно использовать для управления идентификаторами единиц на сгруппированных объектах, назначенных как идентифицируемые единицы, через поле атрибутов Next unit ID.
EdgeObject — представляет непространственные объекты ребер, такие как медные жилы, волоконно-оптические жилы или беспроводные сигналы, содержащиеся в линии. Объекты ребер также могут содержать другие пространственные и непространственные объекты. При назначении категории Контейнер единиц ребра их можно использовать для управления идентификаторами единиц на сгруппированных объектах, назначенных как идентифицируемые единицы, через поле атрибутов Next unit ID. Объекты, которым присвоена категория Контейнер единиц ребра, ограничивают количество единиц для объектов в своей иерархии содержания с использованием поля Max content unit ID.
Контур — поддерживаемая системой таблица управления контурами, содержащая уникально именованные контуры в специализированной сети телекоммуникаций.
CircuitSection — системная таблица управления контурами, в которой хранится информация о расположении секций, входящих в состав контуров. Каждая запись этой таблицы представляет собой набор местоположений (начальная точка, точка остановки, барьер или подконтур), используемых на участке.
Подконтур — поддерживаемая системой таблица управления контурами, которая отображает, как контуры подразделяются для определения другого контура.

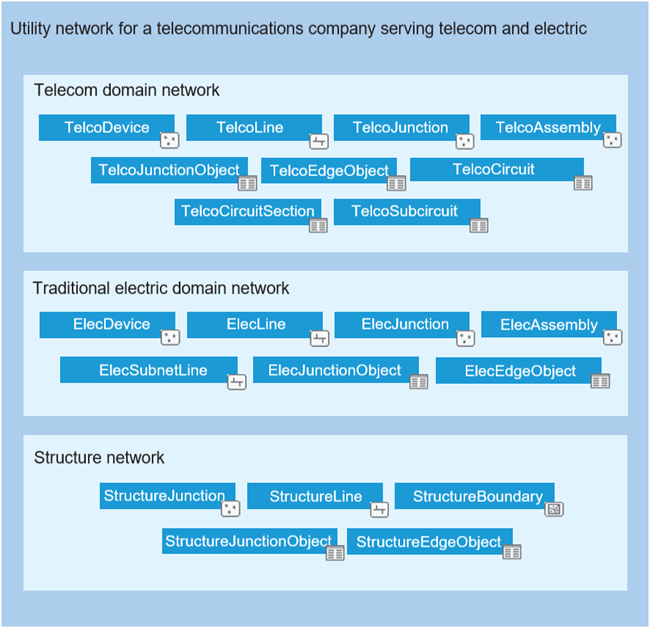

Следующая схема показывает классы в коммунальной сети для телекоммуникационной компании, которая использует доменную сеть телекоммуникаций наряду с традиционной сетью электрического домена для обслуживания своих клиентов: На следующей диаграмме показаны классы в инженерной сети для телекоммуникационной компании, которая использует специализированную сеть телекоммуникаций наряду с традиционной электрической специализированной сетью для обслуживания своих клиентов:

Пример набора специализированных сетей для организации, обслуживающей как телекоммуникационных, так и электрических клиентов.

Присвоение имен классу специализированной сети

Каждое имя класса начинается с имени, которое вы указали для специализированной сети телекоммуникаций. Кроме того, при создании специализированной сети можно определить псевдоним, который будет применяться к каждому классу специализированной сети. Например, класс пространственных объектов TelcoDevice может иметь псевдонимы по умолчанию для устройств Telco. Классы, входящие в специализированную сеть телекоммуникаций, указаны в следующей таблице.

В следующей таблице приведены примеры имен и псевдонимов для классов в специализированной сети телекоммуникаций с именем Telco:

Имена классов в специализированной сети телекоммуникаций


Имя суффикса класса	Имя класса	Псевдоним класса
`Device`	TelcoDevice	Устройство Telco
`Line`	TelcoLine	Линия Telco
`Assembly`	TelcoAssembly	Узел Telco
`Junction`	TelcoJunction	Соединение Telco
`EdgeObject`	TelcoEdgeObject	Объект ребра Telco
`JunctionObject`	TelcoJunctionObject	Объект соединения Telco
`Circuit`	TelcoCircuit	Контур Telco
`CircuitSection`	TelcoCircuitSection	Раздел контура Telco
`Subcircuit`	TelcoSubcircuit	Подконтуры Telco

Атрибуты специализированной сети телекоммуникаций

Многие компоненты и оборудование в телекоммуникационной отрасли представлены в виде непространственных объектов. Моделирование этих оптоволоконных систем может представлять значительные сложности с точки зрения объема данных. Чтобы решить эти проблемы и сократить количество записей, используемых для хранения объектов сети в специализированной сети телекоммуникаций, связи в классах специализированной сети моделируются с использованием полей внешнего ключа, а не через Таблицу связей в следующих сценариях:

Связи связности соединение-ребро — внешние ключи используются для установления связности соединение-ребро "от" и соединение-ребро "до" по обе стороны от объекта ребра с использованием следующих полей: FromSourceID, FromGlobalID, FromFirstUnit, FromLastUnit, ToSourceID, ToGlobalID, ToFirstUnit, ToLastUnit.
Связи содержания — внешние ключи используются для моделирования связей содержания с использованием полей ContainerSourceID и ContainerGlobalID во всех классах специализированной сети.

Примечание:

Хранилище на основе внешних ключей не может представлять множество контейнеров для пространственного объекта. При добавлении связей вложения для линий или объектов ребер, если у пространственного объекта уже есть контейнер, ресурсные объекты добавляются в таблицу связей, поле ContainerSourceID обновляется с контрольным значением Association, а поле ContainerGlobalID имеет значение NULL.

Все классы специализированной сети телекоммуникаций обладают следующими атрибутами:


Имя поля	Псевдоним поля	Описание
`ASSETGROUP`	Группа оборудования	Поле подтипа с основной классификацией по типам объектов.
`ASSETTYPE`	Тип оборудования	Поле с второстепенными классификациями, реализованное в качестве атрибутивных доменов для каждого типа группы оборудования.
`ASSOCIATIONSTATUS`	Статус связи	Описывает тип связи, в котором участвует объект, роль, которую он играет в отношении и свойства видимости объектов. Для дополнительной информации см. Связи и Атрибут статуса связи.
`CONFLICTCONTAINERSTATE`	Состояние конфликтного контейнера	Используется конфликтными контейнерами для обозначения того, изменилось ли содержание объекта с момента последней операции согласования.
`PARTITIONID`	Идентификатор раздела	Идентификатор раздела для пространственного объекта. Этот атрибут в настоящее время не используется и включен для поддержки будущих улучшений трассировки и управления сетью.

Примечание:

Дополнительные поля добавляются, когда включены глобальные идентификаторы и отслеживание изменений.

Объекты из классов Device и Junction имеют следующие дополнительные атрибуты:


Имя поля	Псевдоним поля	Описание
`CONTAINERSOURCEID`	ID источника контейнера	Идентификатор источника контейнера, частью которого является данный объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания.
`CONTAINERGLOBALID`	Global ID контейнера	Global ID контейнера, содержимое которого содержит пространственный объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания.

Объекты из класса Device имеют следующий дополнительный атрибут:


Имя поля	Псевдоним поля	Описание
`NEXTUNITID`	ID следующей единицы	Если устройство настроено как контейнер единиц, эта последовательность используется для назначения следующего значения идентификатора единиц сгруппированному объекту, идентифицируемому блоком, в иерархии содержания объекта.

Объекты из класса Assembly имеют следующие дополнительные атрибуты:


Имя поля	Псевдоним поля	Описание
`CONTAINERSOURCEID`	ID источника контейнера	Идентификатор источника контейнера, частью которого является данный объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания.
`CONTAINERGLOBALID`	Global ID контейнера	Global ID контейнера, содержимое которого содержит пространственный объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания.

Объекты из класса Line имеют следующие дополнительные атрибуты:


Имя поля	Псевдоним поля	Описание
`FLOWDIRECTION`	Направление потока	Указывает, протекают ли ресурсы по направлению оцифровки линии или против него или, если поток является неопределенным при моделировании потока с использованием направления оцифровки линий. Более подробно см. Направление стока в инженерной сети. Примечание: Версия инженерной сети 7 и более поздняя
`CONTAINERSOURCEID`	ID источника контейнера	Идентификатор источника контейнера, частью которого является данный объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания.
`CONTAINERGLOBALID`	Global ID контейнера	Global ID контейнера, содержимое которого содержит пространственный объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания.
`MAXCONTENTUNITID`	Максимальный идентификатор единицы ресурсов	Наибольшее значение идентификатора единицы, разрешенное для содержания объекта. Применимо только к типам оборудования, отнесенным к сетевой категории Контейнер единиц ребра.
`COLORSCHEME`	Цветовая схема	Указывает цветовую схему, используемую для линейного объекта. По умолчанию – `Unknown`.

Таблица JunctionObject содержит следующие дополнительные атрибуты:


Имя поля	Псевдоним поля	Описание
`CONTAINERSOURCEID`	ID источника контейнера	Идентификатор источника контейнера, частью которого является данный объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания.
`CONTAINERGLOBALID`	Global ID контейнера	Global ID контейнера, содержимое которого содержит объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания.
`FIRSTUNIT`	Первая единица	Первая единица в смежной группе. Используется для идентификации первой единицы в группе (или диапазоне) единиц, представленных объектом.
`LASTUNIT`	Последняя единица	Последняя единица в смежной группе. Используется для идентификации последней единицы в группе (или диапазоне) единиц, представленных объектом. Это используется для проверки, чтобы убедиться, что общее количество единиц содержащихся объектов не превышает вместимости контейнера, а также для установления соединения.
`NEXTUNITID`	ID следующей единицы	Если объект настроен как контейнер единиц, эта последовательность используется для назначения следующего значения идентификатора единиц сгруппированному объекту, идентифицируемому блоком, в иерархии содержания объекта соединения.
`WAVELENGTHSCHEME`	Схема длины волны	Указывает схему длины волны, назначенную объекту соединения. Схемы длин волн используются для определения поддерживаемых длин волн для набора объектов в специализированной сети телекоммуникаций (например, для CWDM или DWDM).
`WAVELENGTHS`	Длины волн	Указывает значение длин волн, назначенную объекту соединения.

Таблица EdgeObject содержит следующие дополнительные атрибуты:


Имя поля	Псевдоним поля	Описание
`FLOWDIRECTION`	Направление потока	Указывает, протекают ли ресурсы по направлению оцифровки линии или против него или, если поток является неопределенным при моделировании потока с использованием направления оцифровки линий. Более подробно см. Направление стока в инженерной сети. Примечание: Версия инженерной сети 7 и более поздняя
`CONTAINERSOURCEID`	ID источника контейнера	Идентификатор источника контейнера, частью которого является данный объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания.
`CONTAINERGLOBALID`	Global ID контейнера	Global ID контейнера, содержимое которого содержит объект. Это атрибут внешнего ключа, используемый для моделирования связей содержания.
`FROMSOURCEID`	Из ID источника	Источник контейнера подключенного объекта соединения на стороне "От". Это атрибут внешнего ключа, используемый для моделирования связей содержания.
`FROMGLOBALID`	Global ID От	Global ID подключенного объекта соединения на стороне "От". Это атрибут внешнего ключа, используемый для моделирования связей содержания.
`FROMFIRSTUNIT`	Первая единица "От"	ID первой единицы, сгруппированной со стороны "От". Это атрибут внешнего ключа, используемый для моделирования связей содержания.
`FROMLASTUNIT`	"От" последней единицы	ID последней единицы, сгруппированной со стороны "От". Это атрибут внешнего ключа, используемый для моделирования связей связности, который применяется вместе с атрибутом `FROMFIRSTUNIT` для определения числа объектов в непрерывной группе, подключенных со стороны «От».
`TOSOURCEID`	Oт ID источника	Источник контейнера подключенного объекта соединения на стороне "От". Это атрибут внешнего ключа, используемый для моделирования связей содержания.
`TOGLOBALID`	Global ID До	Global ID подключенного объекта соединения на стороне "До". Это атрибут внешнего ключа, используемый для моделирования связей содержания.
`TOFIRSTUNIT`	Первая единица "До"	ID первой единицы, сгруппированной со стороны "До". Это атрибут внешнего ключа, используемый для моделирования связей содержания.
`TOLASTUNIT`	"До" последней единицы	ID последней единицы, сгруппированной со стороны "До". Это атрибут внешнего ключа, используемый для моделирования связей связности, который применяется вместе с атрибутом `TOFIRSTUNIT` для определения числа объектов в непрерывной группе, подключенных со стороны «К».
`FIRSTUNIT`	Первая единица	Первая единица в смежной группе. Используется для идентификации первой единицы в группе (или диапазоне) единиц, представленных объектом ребер (например, идентификатором блока оборудования)
`LASTUNIT`	Последняя единица	Последняя единица смежной группы. Используется для идентификации последней единицы в группе (или диапазоне) единиц, представленных объектом ребер (например, идентификатором блока оборудования). Этот атрибут используется вместе с атрибутом `FIRSTUNIT` для проверки, чтобы общее число единиц из содержащихся объектов ребер не превышало емкость объекта, а также для установления связности.
`NEXTUNITID`	ID следующей единицы	Если объект настроен как контейнер единиц, эта последовательность используется для назначения следующего значения идентификатора единиц сгруппированному объекту, идентифицируемому единицей, в иерархии содержания объекта ребра.
`MAXCONTENTUNITID`	Максимальный идентификатор единицы ресурсов	Наибольшее значение идентификатора единицы, разрешенное для содержания объекта. Применимо только к типам оборудования, отнесенным к сетевой категории Контейнер единиц ребра.
`RECORDTYPE`	Тип записи	Тип группы, которую представляет этот объект ребер (например, Негруппированная/Кабель/Подключение). Этот атрибут позволяет правильно интерпретировать атрибуты группировки объекта. По умолчанию – `Ungrouped`.
`COLORSCHEME`	Цветовая схема	Указывает цветовую схему, используемую для объекта ребер. По умолчанию – `Unknown`.
`WAVELENGTHSCHEME`	Схема длины волны	Указывает схему длины волны, назначенную объекту ребра. Схемы длин волн используются для определения поддерживаемых длин волн для набора объектов в специализированной сети телекоммуникаций (например, для CWDM или DWDM).
`WAVELENGTHS`	Длины волн	Указывает значение длин волн, присвоенное объекту ребра.

Три таблицы управления контурами, созданные с помощью первой специализированной сети телекоммуникаций (Circuit, CircuitSection и Subcircuit), имеют уникальную схему и характеристики. Более подробно см. Таблицы управления контурами.
