Цветовые схемы используются в специализированной сети для различения волокон, оболочек кабелей и разъемов в волоконно-оптических системах на основе цветов волокна, трубки или оболочки, в которую они заключены. Цветовые схемы ссылаются на набор цветов, который служит стандартизированной библиотекой цветов, доступной для объектов в вашей сети.

Цветовая схема включает несколько групп, которые описывают каждый уровень иерархии для сгруппированного объекта, например его имя, метки из набора цветов, определяющие используемые группой цвета, и емкость каждого уровня в группе. Телекоммуникационная организация может иметь различные цветовые схемы, представляющие различные типы используемых кабелей. Каждому волокну в кабеле назначается уникальный логический порядковый номер или идентификатор единицы, который указывается атрибутами First unit и Last unit в записях сгруппированных объектах ребер.

Инструмент Добавить цветовую схему позволяет создать цветовую схему, включающую основные группы и уровни, необходимые для описания расцветки определенного типа кабеля. Цветовую схему можно удалить из инженерной сети с помощью инструмента Удалить цветовую схему.

Более подробно о работе с идентификаторами единиц

Требования

Чтобы добавить цветовую схему, необходимо выполнить следующие требования:

Лицензия:

Активная учетная запись портала должна иметь лицензию на расширение типа пользователя ArcGIS Advanced Editing для создания, публикации и редактирования инженерной сети в многопользовательской базе геоданных.

Пример

Для волоконно-оптического кабеля 3x2x6 установлена ​​новая цветовая схема, показанная на рисунке ниже. Значение параметра Имя цветовой схемы обозначено как 3x2x6 и включает в себя три буферные трубки, в каждой из которых размещены две ленты, при этом каждая лента обеспечивает определенную емкость волокна. Для представления этой конфигурации используется цветовая схема с тремя группами со значением % Разделителя групп.

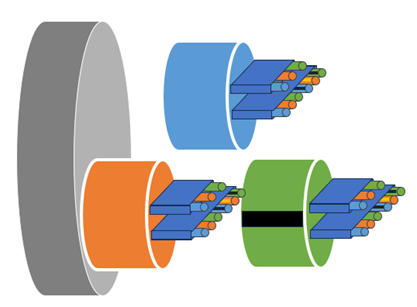

Диаграмма, представляющая цветовые схемы для волоконно-оптического кабеля 3x2x6

Каждая группа в цветовой схеме характеризуется несколькими атрибутами, которые ее описывают. Значение Надписи обозначает фиксированную цветовую схему, связанную с объектом, значение Емкость - это количество объектов, которые может вместить каждый элемент в группе, а Разделитель обозначает специальные символы, используемые для разделения надписей цветов. Первая группа, обозначенная как Уровень 1 с названием Буферная трубка, включает в себя надписи для каждого цвета буферной трубки: BL, OR и GR_BK. Каждая рассчитана на 2 ленты и использует разделитель # для разделения каждой надписи. Вторая группа, определяемая как Уровень 2 с названием Лента, обозначает свойства ленты. Ленты надписаны как 1 и 2, что означает емкость 3 и 6 волокон соответственно. В этой группе также используется разделитель # между каждой надписью. Наконец, самая нижняя группа в цветовой схеме, определяемая как Уровень 3 с названием Волокно, описывает цвета волокна. Цвета волокон подписаны как BL, OR, GR, BL_BK, OR_YL и GR_BK, а каждая надпись отделена разделителем #. Поскольку надписи цветов фиксированы, первые три надписи для волокна (BL, OR и GR) соответствуют ленте с надписью 1, тогда как все шесть надписей соответствуют ленте с надписью 2. На этом уровне волокна не имеют никакой емкости, поэтому этот параметр остается пустым.

Примечание:

Разделители группы и надписи могут состоять из одного или двух символов. Знак числа (#) можно использовать в качестве разделителя, если перед ним стоит знак доллара ($), for example, $)# будет оцениваться как # при запуске инструмента и будет иметь длину 1.

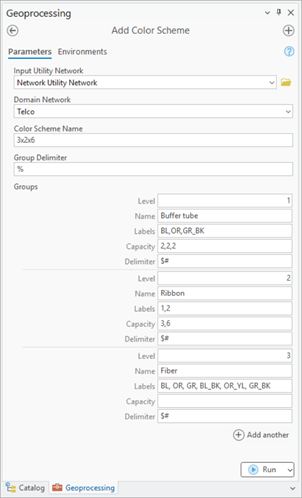

Инструмент геообработки Добавить цветовую схему, моделирующий цветовую схему с тремя группами

После добавления в инженерную сеть эта цветовая схема может применяться через атрибутивное поле Color scheme в линейных объектах и объектах ребер в сети.

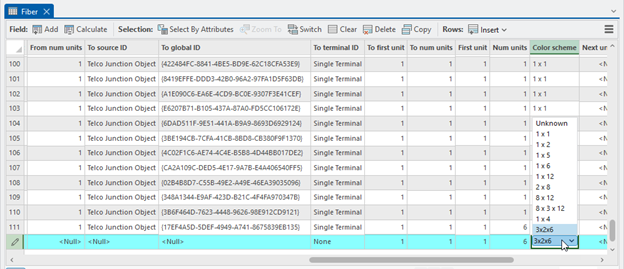

Атрибут цветовой схемы в объекте ребра Fiber

Добавление цветовой схемы в инженерную сеть

Чтобы добавить цветовую схему в инженерную сеть, выполните следующие действия:

  1. На вкладке Анализ, в группе Геообработка, щелкните Инструменты , чтобы открыть панель Геообработка.

  2. На панели Геообработка найдите и выберите Добавить цветовую схему.

  3. Для параметра Входная инженерная сеть укажите инженерную сеть.

  4. Для параметра Специализированная сеть, укажите специализированная сеть телекоммуникаций.

  5. Для параметра Имя набора цветов укажите набор цветов, содержащий цвета, который будет использоваться цветовой схемой.

  6. Для параметра Имя цветовой схемы укажите имя для цветовой схемы.

  7. Для параметра Разделитель групп укажите специальный символ или символы, которые будут использоваться для разделения надписей между группами в цветовой схеме.

  8. Для параметров в разделе Группы укажите значения параметров Имя, Надписи, Емкость и Разделитель, которые будут использоваться для каждой группы в цветовой схеме.

    Для параметра Уровень можно ввести значение 1; этот параметр будет автоматически увеличиваться, начиная с 1, при создании группы, если значение не указано. Для Надписи укажите надписи, которые будут использоваться для описания объектов в группе, используя список, разделенный запятыми. Для Емкость укажите емкость для каждого объекта, обозначенного надписью. Для Разделитель укажите специальный символ или символы, которые будут использоваться для разделения надписей в цветовой схеме.

    Примечание:

    Число надписей и емкостей внутри группы должно быть согласованным. Кроме того, количество надписей в группе должно соответствовать максимальной емкости, указанной для родительской группы в иерархии.

  9. Повторите шаг 7 для каждой группы в цветовой схеме.

    Примечание:

    Емкость должна быть пустой на самом низком уровне группы.

  10. Щелкните Запустить.

    Цветовая схема добавляется к инженерной сети и домену кодированных значений Network_<ID>_ColorScheme.

Теперь можно применить цветовую схему к линейным объектам и объектам ребер в сети, используя поле атрибута Color scheme.
