Работа с идентификаторами единиц
Идентификатор единицы, ID единицы или единица — это надпись, используемая для идентификации и различения отдельных компонентов, таких как порты, слоты или жилы, содержащихся в одном элементе оборудования. Идентификаторы единиц применяются ко всем компонентам внутри элемента оборудования. Для контейнеров единиц соединений каждый идентификатор единицы является уникальным для оборудования, в котором он содержится. Контейнеры единиц ребер, однако, допускают дублирование идентификаторов единиц для поддержки таких сценариев, как сращивание в середине. Идентификаторы единиц управляются на вершине иерархии содержания оборудования, которая логически группирует активы в объект-соединение, когда его тип оборудования присваивается категории сети идентифицируемые единицы.
Несмотря на название, идентификатор единицы не является глобально уникальным ID, который ссылается на конкретную запись в базе данных. Вместо этого они действуют как локальная абстракция, предоставляя способ различать один компонент от другого внутри контекста оборудования, в котором он содержится. Например, Порт 1 и Порт 2 на данном коммутаторе различаются своими идентификаторами единиц (ID единицы 1 и 2 соответственно), но эти же надписи могут появляться на любом другом коммутаторе в сети без конфликта.
Эти идентификаторы используются вместе с цветовыми схемами для различения сгруппированных объектов, имеющих общий набор атрибутов (например, порты на карте или волокна в кабеле), для моделирования подключения каждого отдельного порта или волокна.

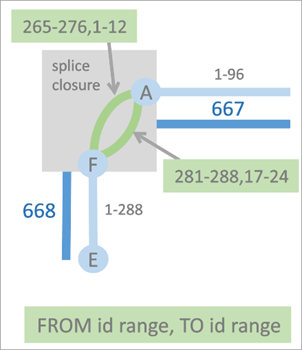

Пример выше иллюстрирует, как идентификаторы единиц могут быть использованы для задания связности между непространственными объектами-ребрами и объектами-соединениями в контуре. Две связи связности, отображенные зелеными линиями, используются для моделирования связности между объектами соединения A и F. Верхняя связь связности соединяет единицы измерения 265–276 на стороне ОТ объекта-соединения F с единицами измерения 1–12 на стороне ДО объекта-соединения A в связь. Приведенная ниже связь связности моделирует связность между единицами измерения 281–288 на стороне ОТ объекта-соединения F и единицами измерения 17–24 на стороне ДО объекта-соединения A в этой связи. Связность устанавливается между диапазонами единиц измерения на объектах с помощью панели Изменение связей и отображается на панели Трассировка, что позволяет указать диапазон единиц измерения, к которым должны применяться начальная точка, остановочная точка или барьер при выполнении трассировки Путь или Подключенная.
Три категории сети поддерживают работу с идентификаторами единиц: контейнер единиц соединений, контейнер единиц ребер и идентифицируемые единицы. Объекты, которым назначена категория контейнер единиц соединений или контейнер единиц ребер, действуют как контейнеры единиц, управляя назначением единиц для идентифицируемых единиц в рамках их иерархии содержания.
Объекты устройств и объекты-соединения могут быть назначены категории контейнер единиц соединений, в то время как линии и объекты-ребра могут быть назначены категории контейнер единиц ребер. Объекты категории контейнер единиц ребер используют поле Max Content Unit ID для ограничения числа единиц в рамках их иерархии содержания.
При создании специализированной сети телекоммуникаций поле атрибутов Next unit ID добавляется в классы устройств, объектов-ребер и объектов-соединений. Объекты, которым назначена любая категория контейнера единиц, используют это поле для управления назначением ID единиц объектам с категорией идентифицируемые единицы в рамках их иерархии содержания. Когда объект-соединение с категорией идентифицируемые единицы создается как ресурс контейнера единиц, он получает ID единицы на основе значения последовательности NEXTUNITID в контейнере, которое обновляется всякий раз, когда ID единиц изменяются путем редактирования или резервирования ID единиц.

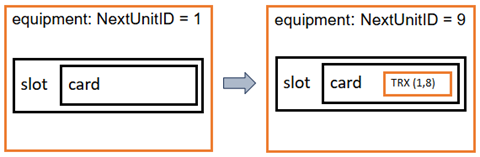

Для иллюстрации рассмотрим сценарий, в котором создается новая единица оборудования с типом оборудования TelcoDevice, которому вы назначили сетевую категорию Контейнер единиц соединения. Это обновляет атрибут Next unit IDпоследовательностью, начинающейся с 1. Далее вы создаете слот и карту, а затем трансивер (TRX) с 8 портами, используя тип оборудования объекта соединения (которому ранее назначена категория сети Идентифицируемый единицами), чтобы завершить иерархию содержания. Трансиверу присваиваются ID последовательности из контейнера единиц, начиная с единицы 1 и заканчивая единицей 8, при этом значение атрибута First unit на объекте обновляется до 1, а значение атрибута Last unit — до 8. После этого значение атрибута Next unit ID на оборудовании увеличивается до 9.
Множество объектов идентифицируемых единиц может участвовать в иерархии содержания объекта с множеством объектов контейнера единиц. Когда в иерархии содержания объекта идентифицируемых единиц существует множество контейнеров единиц, для поиска первого контейнера единиц в иерархии содержания объекта используется восходящий обход от идентификатора единицы, чтобы управлять идентификаторами единиц для этого объекта.

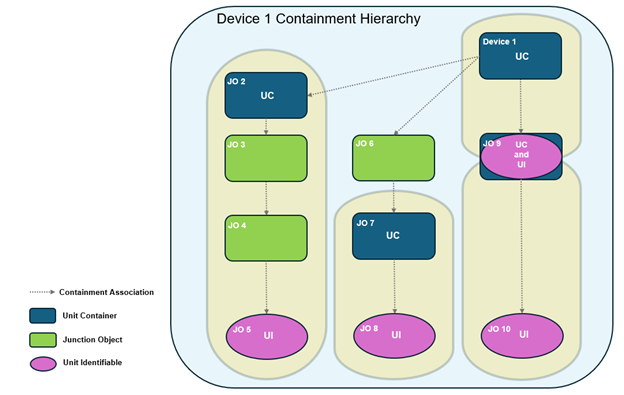

Для визуализации на диаграмме выше показаны все объекты, которые являются содержанием Телекоммуникационного устройства 1 и участвуют в его иерархии содержания. Хотя множество объектов идентифицируемых единиц присутствует в качестве ресурса устройства Telco Device 1, это устройство-контейнер управляет только идентификаторами единиц для JO9. Это связано с тем, что есть содержание Устройства 1, которому также была назначена категория контейнера единиц. Один конкретный объект соединения (JO9) примечателен тем, что ему присвоены как категория Контейнер единиц соединения, так и Идентифицируемый единицами, при этом его идентификаторы единиц управляются значением атрибута Next unit ID на Устройстве 1, а также он управляет идентификаторами единиц для JO10. В этом сценарии JO2, JO7 и JO9 управляют идентификаторами единиц для JO5, JO8 и JO10 соответственно.
Управление ID единиц с помощью Панели операций с идентификаторами единиц
ID единиц используются в множестве рабочих процессов, которые включают создание иерархий оборудования, содержащих объекты идентифицируемых единиц, установление связей между объектами с помощью панели Изменить связи или при включении топологии сети, а также при указании диапазона идентификаторов единиц, используемых для начальной точки, остановочной точки или барьеров на панели Trace. В этом разделе представлен обзор того, как можно управлять идентификаторами единиц на объектах в специализированной телекоммуникационной сети с помощью панели Операции с ID единиц.
Панель Операции ID единиц предоставляет четыре операции, которые можно запустить для объектов контейнеров единиц и идентифицируемых единиц в специализированной сети телекоммуникаций для управления идентификаторами единиц:
Запрос
Резервировать ID единиц
Сбросить ID единиц
Изменить размер ID единиц
Операции Запрос, Резервировать ID единиц и Сбросить ID единиц поддерживаются для выбранного объекта контейнера единиц, в то время как операция Изменить размер ID единиц работает с выбранным объектом идентифицируемых единиц.
Требования
Для работы с идентификаторами единиц на панели Операции с ID единиц необходимо выполнить следующие требования:
Активному элементу должна быть назначена категория контейнер единиц или идентифицируемый единицами и он должен ссылаться на объект из специализированной сети телекоммуникаций.
Топология сети должна быть включена.
Запрос единиц идентифицируемых в единице оборудования
Операция Запрос возвращает единицы измерения для выбранного объекта контейнера единиц и предоставляет информацию о том, имеются ли какие-либо разрывы в единицах содержания. С течением времени в пространстве ID единиц могут появиться пробелы из-за регулярной замены карт и портов на оборудовании. В сценариях, в которых требуется строгий порядок ID единиц в слотах портов, операция Запроса может быть полезна для выявления этих пробелов для их устранения.
Для использования операции Запрос на панели, выполните следующие действия:
При активной карте инженерной сети щелкните вкладку Инженерная сеть на ленте.
Будет активирована вкладка Инженерная сеть.
На вкладке в группе Контуры телекоммуникаций щелкните Управление ID единиц.
Появится панель Операции с ID единиц с активным инструментом Добавить объекты.
На карте выберите объект с типом оборудования, которому присвоена категория сети Контейнер единиц соединения или Контейнер единиц ребер.
Для пространственных объектов в классе устройств используйте инструмент Добавить объекты, чтобы выбрать объект на карте.
Для непространственных объектов соединений или ребер используйте инструмент Добавить выбранные, чтобы заполнить Активный элемент выбранными строками из таблицы атрибутов.
После заполнения Активного элемента в ниспадающем меню Операция становятся доступны параметры Запрос, Резервировать ID единиц и Сбросить ID единиц.
В ниспадающем меню выберите операцию Запрос и нажмите Применить.

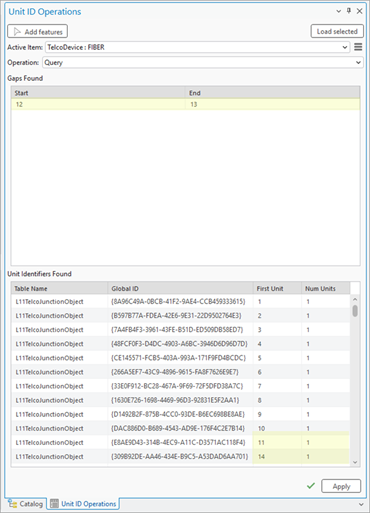

Запрашивается объект контейнера единицы, и возвращаются все объекты, содержащиеся в идентификаторе единицы. Раздел Найденные пробелы отображает все пробелы, обнаруженные в пространстве идентификаторов единиц, а раздел Найденные идентификаторы единиц отображает идентификаторы единиц, управляемые объектом контейнера единиц. Вы можете щелкнуть правой кнопкой мыши объекты идентифицируемых единиц, возвращенные на панели, и щелкнуть Выбрать
, чтобы выбрать их в таблице атрибутов, или копировать глобальный ID для использования в другом месте.
Резервирование ID единиц в единице оборудования
Операция Резервировать ID единиц позволяет создать преднамеренный пробел ID единиц в объекте контейнера единиц. Рассмотрим сценарий, в котором вы и другой редактор работаете над добавлением карточек и портов к новому оборудованию. Если порты, которые необходимо добавить, должны находиться в позициях с 11 по 15, но текущее значение последовательности Next unit ID для объекта контейнера единиц равно 6, можно использовать операцию Резервировать ID единиц, чтобы вставить пробел, начинающийся с первой единицы 6 и заканчивающийся на Последняя единица 10. После этой операции значение Next unit ID в контейнере будет равно 11. При последующем создании связей содержания для 5 портов им будут правильно назначены значения атрибутов First unit от 11 до 15. Другой редактор затем может использовать существующие пробелы при выполнении своей работы, создав связь содержания, начиная с первой единицы 6.
Для использования операции Резервировать ID единиц на панели, выполните следующие действия:
При активной карте инженерной сети щелкните вкладку Инженерная сеть на ленте.
Будет активирована вкладка Инженерная сеть.
На вкладке в группе Контуры телекоммуникаций щелкните Управление ID единиц.
Появится панель Операции с ID единиц с активным инструментом Добавить объекты.
На карте выберите объект с типом оборудования, которому назначена категория сети контейнер единиц соединений.
Для пространственных объектов в классе устройств используйте инструмент Добавить объекты, чтобы выбрать объект на карте.
Для непространственных объектов соединений или ребер используйте инструмент Добавить выбранные, чтобы заполнить Активный элемент выбранными строками из таблицы атрибутов.
После заполнения Активного элемента в ниспадающем меню Операция становятся доступны параметры Запрос, Резервировать ID единиц и Сбросить ID единиц.

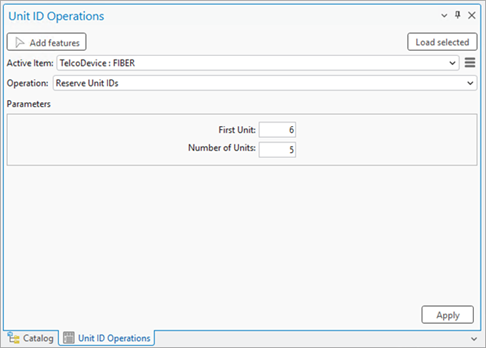

В ниспадающем меню выберите операцию Резервировать ID единиц.
Для Первой единицы укажите значение, указывающее единицу, с которой начнется вставленный промежуток.
Для Последняя единица укажите значение, определяющее последнюю единицу в диапазоне, который необходимо зарезервировать.
Щелкните Применить.
В пространство идентификатора единицы для объекта контейнера единицы вставляется пробел, а значение атрибута Next unit ID в контейнере единицы обновляется. Если пробел вставляется в существующее пространство идентификаторов, существующие идентификаторы расширяются, начиная с Next unit ID, а значения From first unit или To first unit для любых объектов-ребер, подключенных к обновленным объектам соединений, обновляются для поддержания связности и ссылки на новые ID единиц.
Сброс ID единиц в единице оборудования
Операция Сбросить ID единиц может использоваться для сброса ID единиц, связанных с выбранным объектом контейнера единиц. Это выполняется для уменьшения расстояния между ID единиц и устранения пробелов или устранения потенциальных проблем несогласованности данных (например, несинхронизации записей, идентифицируемых единицами, с контейнером единиц).
При запуске эта операция удаляет пробелы, существующие для содержания контейнера единицы, и сбрасывает значение атрибута Next unit ID в самом контейнере. Например, рассмотрим сценарий, в котором пробелы обнаруживаются в примере операции Запроса, показанном на диаграмме ниже.
Вы можете использовать операцию Сбросить ID единиц, чтобы удалить существующий пробел, начинающийся с первой единицы 50 и заканчивающийся на Последняя единица 54, путем смещения значений первой единицы вниз на 5.
После завершения значение атрибута Next unit ID для Fiber TelcoDevice обновляется с 55 до 50, а значения From first unit или To first unit для любых объектов-ребер, подключенных к обновленным объектам соединений, сбрасываются для поддержания связности.
Чтобы использовать операцию Сбросить ID единиц на панели, выполните следующие шаги:
При активной карте инженерной сети щелкните вкладку Инженерная сеть на ленте.
Будет активирована вкладка Инженерная сеть.
На вкладке в группе Контуры телекоммуникаций щелкните Управление ID единиц.
Появится панель Операции с ID единиц с активным инструментом Добавить объекты.
На карте выберите объект с типом оборудования, которому назначена категория сети контейнер единиц соединений.
Для пространственных объектов в классе устройств используйте инструмент Добавить объекты, чтобы выбрать объект на карте.
Для непространственных объектов соединений или ребер используйте инструмент Добавить выбранные, чтобы заполнить Активный элемент выбранными строками из таблицы атрибутов.
После заполнения Активного элемента в ниспадающем меню Операция становятся доступны параметры Запрос, Резервировать ID единиц и Сбросить ID единиц.

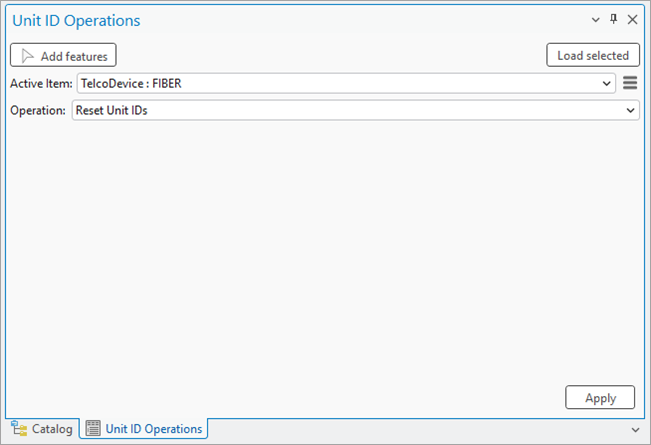

В ниспадающем меню выберите операцию Сбросить ID единиц.
Щелкните Применить.

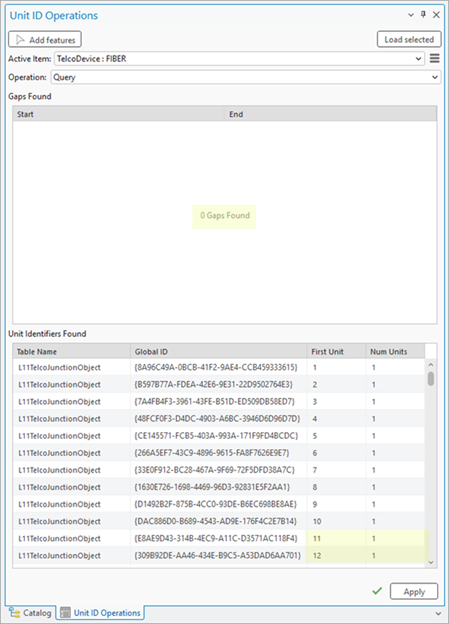

Пространство идентификатора единицы для выбранного объекта контейнера единиц сбрасывается, и все существующие пробелы удаляются. Значение атрибута Next unit ID для контейнера единиц обновляется, а значения От first unit или To first unit для любых объектов-ребер, подключенных к обновленным объектам соединений, сбрасываются для поддержания связности.
Изменить количество единиц, связанных с идентификатором единицы
Операция Изменить размер ID единиц активируется, когда выбран объект, которому назначена сетевая категория Идентифицируемые единицы. Эта операция используется для изменения числа единиц, связанных с объектом идентифицируемых единиц, путем увеличения или уменьшения значения последняя единица, связанного с объектом, и предоставляет метод для настройки информации об ID единицы на объектах после их создания.
Чтобы использовать операцию Изменить размер ID единиц на панели, выполните следующие шаги:
При активной карте инженерной сети щелкните вкладку Инженерная сеть на ленте.
Будет активирована вкладка Инженерная сеть.
На вкладке в группе Контуры телекоммуникаций щелкните Управление ID единиц.
Появится панель Операции с ID единиц с активным инструментом Добавить объекты.
На карте выберите объект с типом оборудования, которому назначена сетевая категория Контейнер единиц соединений.
Для пространственных объектов в классе устройств используйте инструмент Добавить объекты, чтобы выбрать объект на карте.
Для непространственных объектов соединений или ребер используйте инструмент Добавить выбранные, чтобы заполнить Активный элемент выбранными строками из таблицы атрибутов.
Когда Активный элемент заполнен, в ниспадающем меню Операция отображается опция Изменить размер ID единиц.

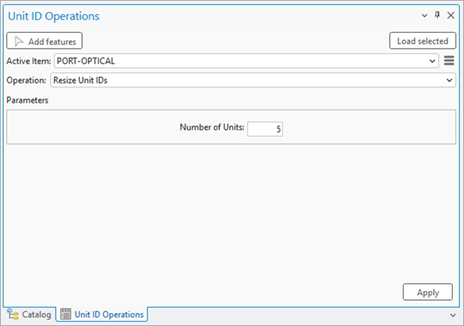

В ниспадающем меню выберите операцию Изменить размер ID единиц.
Для Последняя единица укажите значение для увеличения или уменьшения значения последней единицы, назначенной выбранному объекту идентифицируемых единиц.
Щелкните Применить.
Число единиц, связанных с объектом идентифицируемых единиц, увеличивается или уменьшается, и значение атрибута Last unit на объекте обновляется. Значение атрибута Next unit ID объекта контейнера единицы обновляется, чтобы отразить изменение.
