Группировка объектов

С точки зрения объема данных моделирование телекоммуникационных систем может представлять собой значительные сложности. Концепция группировки позволяет логически объединять непространственные объекты с общими атрибутами и топологией и представлять их в cпециализированной сети телекоммуникаций, используя одну запись в базе данных.

При моделировании отдельной волоконно-оптической жилы в волоконно-оптическом кабеле группировка позволяет эффективно использовать представление с помощью идентификаторов единиц (или единиц) и расширенной схемы для сокращения требований к хранилищу. Этот подход заменяет физические группы объектов атрибутами, поддерживаемыми системой, что делает взаимодействие с большим количеством схожих объектов более интуитивным и улучшает моделирование связности между оборудованием с высокой кардинальностью, таким как порты и трансиверы в коммутаторе или маршрутизаторе.

Идентификатор единицы, ID единицы или единица — это надпись, используемая для идентификации и различения отдельных компонентов, таких как порты, слоты или жилы, содержащихся в одном элементе оборудования. ID единицы уникален для каждого компонента оборудования и управляется наверху иерархии содержания оборудования для логической группировки оборудования в объекте непространственного соединения, когда его типу оборудования назначена категория сети Идентифицируемые единицы.

Подробнее о работе с идентификаторами единиц

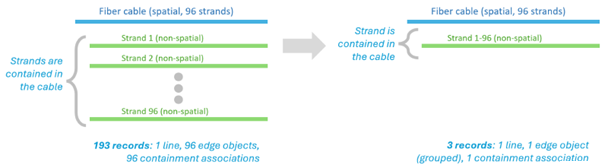

Например, оптоволоконный кабель с 96 волокнами представлен на первом рисунке ниже (193 записи) как один линейный объект с 96 непространственными объектами-ребрами и 96 соответствующими связями содержания. Это можно представить более эффективно, как показано на втором рисунке ниже (3 записи), сгруппировав волокна в один объект с одним объектом-ребром и связью содержания, упрощая процесс моделирования и уменьшая количество записей, необходимых для эффективного управления сетью.

Цветовые схемы могут быть применены к волоконно-оптическим кабелям и волокнам для различия и идентификации отдельных единиц, которые составляют сгруппированный объект. Панели Изменить связи и Трассировка позволяют работать с этими идентификаторами единиц и цветовыми схемами для установления связей и указания местоположений трассировки соответственно.

Примечание:

При работе со сгруппированными объектами-ребрами и объектами-соединениями в специализированной сети телекоммуникаций связность не поддерживается между сгруппированным объектом-ребром и несгруппированным объектом-соединением. Универсальный группированный объект-соединение, назначенный категории сети соединительных узлов, может быть использован для перехода между группированными и не группированными объектами в данном сценарии.

Исключением являются сценарии, в которых не сгруппированные устройства-контейнеры единиц соединены со сгруппированными объектами-ребрами. В этом случае соединительные узлы не требуются. Объект группированного ребра указывает необходимую информацию о первом и последнем идентификаторе единицы со стороны "От" и "К" для установления связи с содержимым идентифицируемого узлового объекта устройства при валидации.

Также важно отметить, что при использовании группированных объектов для создания контура эти объекты должны быть соединены в одной и той же последовательности, чтобы был найден путь.

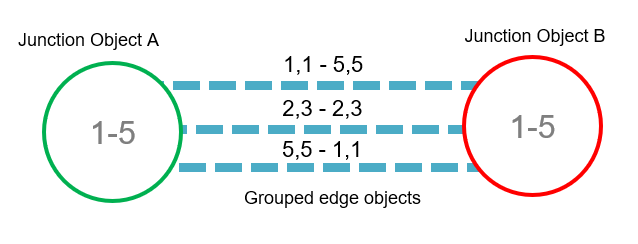

Используя приведенную ниже диаграмму, рассмотрим сценарий, в котором вы хотите создать контур между сгруппированными объектами соединения A и B, используя первый сгруппированный объект ребра, где Первая единица и Последняя единица равны 1. Указание начального и конечного местоположения не позволит найти допустимый путь. Это связано с тем, что связность на сторонах From и To первого сгруппированного объекта-ребра меняет последовательность, при этом единица 1 становится 5 на стороне To. Для правильного моделирования этой связности необходимо создать несколько секций контура. Указание начального и конечного местоположения, начиная с первой единицы 2 и последней единицы 3, будет успешным, поскольку последовательность связности остается постоянной с каждой стороны второго сгруппированного объекта-ребра.

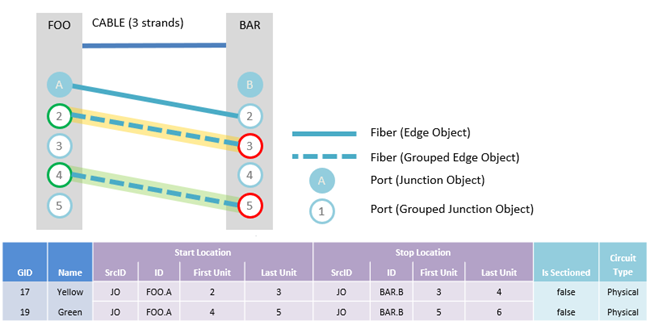

При создании контура можно использовать лишь поднабор идентификаторов единиц, доступных в сгруппированном объекте-ребре или объекте-соединении. Например, как показано на схеме ниже, один несекционный контур (желтый) может быть определен между единицей 2 в сгруппированном объекте-соединении (FOO.A.2) и единицей 3 в другом сгруппированном объекте-соединении (BAR.B.3). Другой отдельный несекционный контур (зеленый) может быть определен между единицей 4 (BAR.B.4) и единицей 5 (BAR.B.5) в том же объекте-соединении.
