Схемы контуров и их особенности
Инженерная сеть, предназначенная для телекоммуникационной отрасли, обычно состоит из специализированных сетей телекоммуникаций с определёнными контурами. Каждый контур представляет собой путь сигнала между определёнными элементами в специализированной сети телекоммуникаций. Этот сигнальный путь проходит через различные сложные элементы сети, которые нельзя представить на карте сети. Для контуров телекоммуникаций схемы контуров позволяют пользователям чётко визуализировать компоненты вдоль каждого контура.
Схемы контуров
Схема контура — это схема сети, представляющая контур в специализированной сети телекоммуникаций. Лучший способ создать такую схему в ArcGIS Pro — работать из панели Найти контуры. Процесс создания схем контуров отличается от процесса создания системных схем подсети или стандартных схем. Для создания схемы сети нужен шаблон схемы, но в качестве входных данных ожидается имя строки. Это имя должно соответствовать определённому контуру схемы в специализированной сети телекоммуникаций. Затем создание управляется определёнными настройками, ожидаемыми в связанном шаблоне.
Узнайте больше о специфике шаблонов схем контуров
Создание схем контуров
Для создания схемы контура можно применить следующие шаги рабочего процесса:
Запустите ArcGIS Pro и откройте проект инженерной сети.
Откройте любую карту, в которой используется слой инженерной сети, или создайте карту, добавив в нее инженерную сеть.
Изучите настроенные на текущий момент общие опции схемы сети и в зависимости от цели создаваемой схемы, отметьте опцию Открыть схемы со всеми подслоями шаблона схемы.
Нажмите на вкладку Инженерная сеть на ленте и нажмите команду Найти контуры
в группе Контуры телекоммуникаций.Примечание:
Группа Контуры телекоммуникаций включается, когда на активной карте находится инженерная сеть, содержащая специализированную сеть телекоммуникаций.
В верхней части окна панели Найти контуры из ниспадающего списка справа в области поиска выберите специализированную сеть телекоммуникаций, с которой хотите работать.
Все существующие контуры для выбранной специализированной сети телекоммуникаций отображаются в панели.

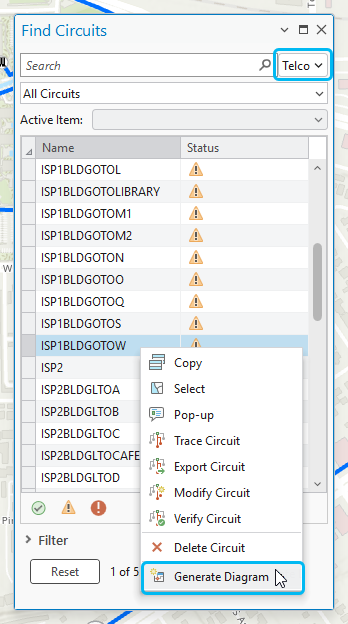

Щелкните правой кнопкой мыши контур в списке и выберите Создать схему.
Важно:
Элемент меню Создать схему доступен только тогда, когда шаблон схемы контура связан с активной специализированной сетью телекоммуникаций.
Схема контура открывается на новой карте схемы, название которой соответствует названию контура.
Создание новой схемы контура из открытой схемы контура
Панель Найти контуры позволяет взаимодействовать с телекоммуникационными контурами, когда инженерная сеть присутствует на активной карте. Эти взаимодействия также поддерживаются из активных карт схем сетей. Вы можете выбрать объект схемы на активной карте схемы и выбрать один из заранее заполненных фильтров из ниспадающего меню — Все контуры, Контуры, начинающиеся с выбранного пространственного/непространственного объекта, Контуры, заканчивающиеся выбранным пространственным/непространственным объектом, Контуры, проходящие через выбранный пространственный/непространственный объект, Удаленные контуры. Затем можно щелкнуть правой кнопкой мыши по любому контуру в таблице, чтобы отобразить контекстное меню, и нажать Создать схему, чтобы создать другую схему контура. С такими взаимодействиями вы легко можете переходить от одной схемы контура к другой.
