Особенности определений компоновки и правил для шаблонов схем контуров
Схемами контуров управляют определённые шаблоны. Процесс построения схем контуров также немного отличается от стандартных схем и системных схем подсетей.
Настройки шаблона схемы контура
Шаблон схемы контура имеет две особые характеристики:
Он связан с конкретной специализированной сетью телекоммуникаций
Он включает правило Трассировка, настроенное для запуска типа трассировки Контур
Эти две настройки обязательны для шаблонов схем контуров. Также, как и другие шаблоны схем, они поддерживают следующие конфигурации:
Правила схемы для упрощения контура; например, правила Свернуть контейнер или Сократить соединение.
Такие правила могут быть установлены после правила Трассировка. Во всех случаях нет смысла настраивать какое-либо правило схемы перед правилом Трассировка; Они всегда игнорируются в процессе создания схемы контура.
Компоновки схем; например, компоновка Развитое дерево
Компоновки можно настроить так, чтобы они автоматически применялись в конце процесса создания схемы.
В разделах ниже выделены минимальные настройки, ожидаемые для шаблонов схем контуров.

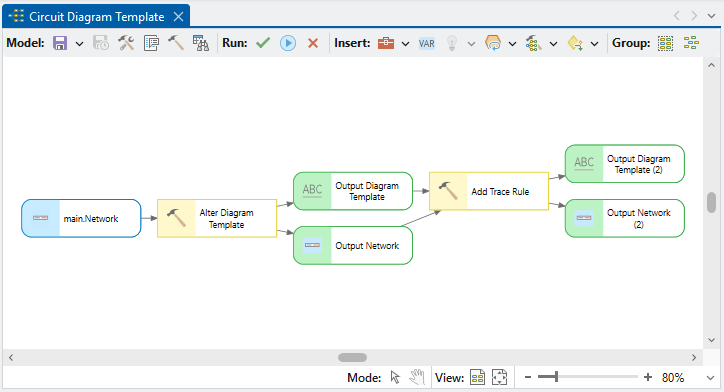

Модель геообработки шаблона схемы контура
Модель геообработки, используемая для настройки такого шаблона схемы, может быть настроена с помощью двух инструментов конфигурации схем сети: Изменить шаблон схемы и Добавить правило трассировки.

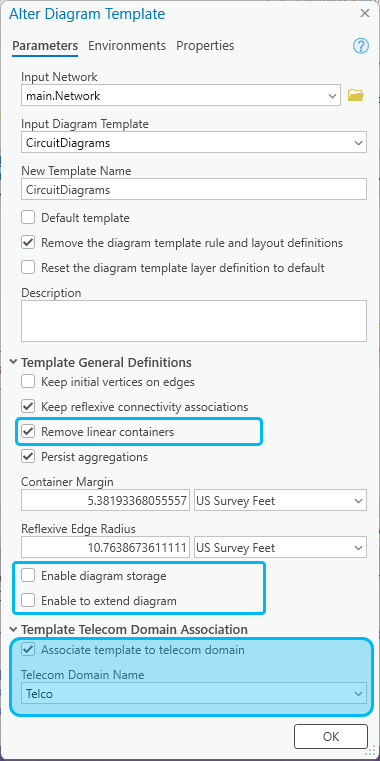

Настройки инструмента Изменить шаблон схемы
Настройки в разделе Шаблон соединения специализированной сети телекоммуникаций являются ключевыми параметрами, определяющими, доступен ли элемент меню Создать схему на панели Найти контуры.
Необходимо включить опцию Связать шаблон со специализированной сетью телекоммуникаций.
Имя специализированной сети телекоммуникаций, к которой применяется шаблон, должно быть выбрано в списке Имя специализированной сети телекоммуникаций.
Другие варианты, показанные на графике выше, — это рекомендуемые настройки для получения лучших схем контуров. Особое упоминание для трёх из них:
Опция Удалить линейные контейнеры — включить для простого удаления всех линейных контейнеров, которые по умолчанию включены при построении схем.
Опция Включить хранение схемы — отключить, так как нет необходимости хранить схемы контуров.
Опция Включить расширение схемы — отключить, так как расширение схемы контура не имеет смысла. Кроме того, процессы Расширить схему и Присоединить к схеме несовместимы со способом создания схем контуров.

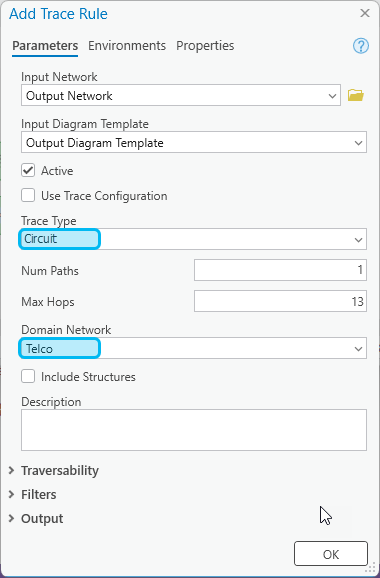

Настройки инструмента Добавить правило трассировки
Правило трассировки для создания схем должно быть настроено так, чтобы запускать тип трассировки Контур и указывать имя специализированной сети телекоммуникаций, к которой будет применяться эта трассировка.
Другие настройки правил установлены по умолчанию.
Важно:
Имя, указанное для Специализированной сети в инструменте Добавить правило трассировки, должно соответствовать настройке Имя специализированной сети телекоммуникаций для инструмента Изменить шаблон схемы.
Процесс построения схемы контура
Процесс создания схемы для схемы контура работает следующим образом
Начиная с имени в качестве входных данных, он анализирует связанные настройки шаблона и ищет правило Трассировка.
Если обнаруженное правило трассировки настроено на применение трассировки контура в конкретной специализированной сети телекоммуникаций, и входное имя соответствует имени контура, заданному в этой специализированной сети телекоммуникаций, оно трассирует этот контур и строит первый граф схемы в памяти, состоящий из всех компонентов вдоль трассируемого контура. Этот граф схемы может включать чистые схематические рёбра, представляющие неявные соединения между секциями или между вложенными элементами сети вдоль трассируемого контура.
Важно:
Когда для связанного шаблона не настроено правило трассировки, созданная схема становится пустой. Если правило трассировки существует, но оно не применяет тип трассировки Контур, происходит сбой в создании схемы.
Затем построение схемы продолжается так же, как и для любых других схем:
Если в связанном шаблоне существуют другие правила схемы, они применяются каждое по очереди в порядке настройки для постепенного изменения графа схемы в памяти.
Если в связанном шаблоне существуют активные компоновки схемы, они применяются каждая по очереди в порядке последовательности ввода для размещения содержимого схемы.
В конце построения схема открывается в новой карте схемы.
Примечание:
Определение слоя схемы должно включать слои схематических рёбер Предполагаемая связность и Виртуальная связность, чтобы корректно отображать неявные соединения между секциями или между содержащимися сетевыми элементами вдоль трассируемых цепей. См. опцию Схематичные ребра в инструменте Создать определение слоя схемы.
