Извлечь LAS (Инструменты 3D Analyst)

Краткая информация

Создает файлы LAS из данных облака точек в наборе данных LAS или слое облака точек сцены.

Иллюстрация

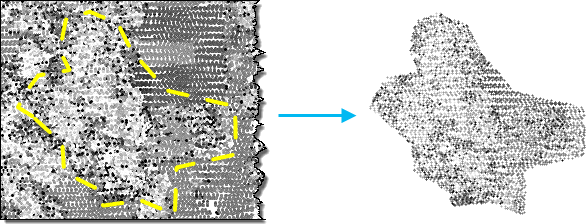

Иллюстрация инструмента Извлечь LAS

Использование

Этот инструмент создает файлы .las или .zlas из набора данных LAS, файла облака точек .slpk или сервиса слоев сцены облака точек I3S. Если входными данными является набор данных LAS, то для каждого файла .las или .zlas, на который ссылается набор данных LAS, будет создан один выходной файл. Если входными данными является слой сцены облака точек, количество выходных файлов будет варьироваться в зависимости от количества извлекаемых точек. Размер каждого выходного файла ограничен примерно 16,8 миллионами точек. Некоторые файлы могут превышать этот порог или иметь меньшее количество точек.
Входное облако точек можно отфильтровать, чтобы ограничить количество извлекаемых точек, используя любую комбинацию классификационных кодов, флагов классификации и возвращаемых значений. Точечные фильтры можно задать, загрузив слой на карту или сцену и указав фильтры в диалоговом окне Свойств слоя. Точечные фильтры также можно применить к набору данных LAS с помощью инструмента Создать слой набора данных LAS. Кроме того, вы можете извлечь поднабор входного облака точек, указав область обработки и экстент извлечения. Когда для области обработки предоставляется экстент извлечения, пересечение обеих областей будет использоваться для создания выходных файлов. Если ни экстент обработки, ни граница извлечения не определены, то будет обработано все входное облако точек.
Кроме фильтрации точек по определенным атрибутам, вы также можете отфильтровать точки LAS по высоте с помощью элемента управления Диапазон высот в группе Фильтры на ленте для слоя набора данных LAS. Этот инструмент будет соблюдать диапазон высот, указанный на этом элементе управления.
Если входными данными является набор данных LAS, результирующая версия LAS-файла и формат записи точек на выходе будут соответствовать исходному файлу. Если входными данными является сервис слоя сцены облака точек I3S или файл .slpk, выходные данные будут созданы в виде файла LAS версии 1.4, но формат записи точек будет зависеть от атрибутов исходного облака точек следующим образом:
- Формат точек 6 будет использоваться, если входные данные не содержат значений RGB или ближнего инфракрасного диапазона.
- Формат точек 7 будет использоваться, если входные данные содержат значения RGB, но не имеют значений в ближнем инфракрасном диапазоне.
- Формат точек 8 будет использоваться, если входные данные содержат значения RGB и ближнего инфракрасного диапазона.
Чтобы использовать другую версию LAS-файла и формат записи точек, создайте их, обработав выходные файлы из этого инструмента с помощью инструмента Конвертировать LAS.
Пространственная привязка файла .las обычно определяется в самом файле. Если эта информация отсутствует или неверна, пространственную привязку LAS-файла может определить вспомогательный файл .prj. Файл .prj должен находиться в том же местоположении, что и файл .las, и иметь то же имя, что и файл .las. При наличии файла .prj хранящаяся в нем информация о пространственной привязке будет замещать информацию, заданную в файле .las. Вы можете создавать файлы .prj для файлов .las с утерянной или некорректной информацией о пространственной привязке при помощи инструмента Определить проекцию для отдельного файла .las или .zlas или инструмента Создать набор данных LAS через параметр Создать PRJ для файлов LAS.
Вы можете перепроецировать горизонтальную систему координат входного облака точек на другую пространственную привязку, указав параметр среды Выходная система координат. Кроме того, преобразование единиц измерения в z может быть достигнуто путем определения вертикальных единиц измерения с помощью вертикальной системы координат. Однако, преобразование вертикального датума в настоящее время не поддерживается. Убедитесь, что при любом преобразовании горизонтальной системы координат сохраняется исходная вертикальная система координат.
Обычно записи точек LAS не хранятся в файле .las в виде бинарной последовательности, которая не соответствует пространственной кластеризации точек. Когда происходит запрос к данным с таким распределением, в результате доступ к бинарным записям, представляющим точки LAS будет не эффективным. Переорганизация точек в полученном файле .las оптимизирует данные для визуализации и выполнения других пространственных операций. Если включена опция переорганизации автоматически будет вычисляться статистика. Если вы не будете переорганизовывать точки LAS, то вы можете включить или отключить расчет статистики. Вычисление статистики оптимизирует пространственные запросы и предоставляет сводную информацию о кодах класса, а также возвращает значения, которые представлены в файле .las. Но это также добавляет некоторое время на выполнение инструмента. Если полученные в результате файлы LAS .las не будут использоваться в ArcGIS, вы можете отключить вычисление статистики, чтобы инструмент выполнялся быстрее.
Вы можете использовать параметр Границы вырезания для обрезки входного облака точек по нерегулярной форме. Этот параметр поддерживает полигональную границу, которая определяет непрерывную изучаемую область, например, один полигональный объект, охватывающий относительно большую территорию. Хотя в качестве входных данных можно использовать несколько полигонов, представляющих соседние области интереса, объект границы не поддерживает полигоны, представляющие большое количество небольших объектов, таких как деревья или здания. Несколько полигонов объединяются для эффективной обрезки входного облака точек. Из-за этого избегайте задания объекта границы с большим количеством маленьких полигонов, что приведет к снижению производительности.

Подпись	Объяснение	Тип данных
Входное облако точек	Набор данных LAS, пакет (файл `.slpk`) слоя сцены облака точек или облачный сервис I3S, которые будут извлечены. Для обработки в облачном сервисе I3S должно быть включено свойство экспорта.	LAS Dataset Layer; Scene Layer; File
Целевая папка	Существующая папка, в которую будут записываться выходные файлы формата LAS.	Folder
Экстент обработки (Дополнительный)	Эстент данных, который будет обработан. Текущий экстент отображения — Экстент будет основан на активной карте или сцене. Нарисовать экстент - Экстент будет основан на прямоугольнике, нарисованном на карте или в сцене. Экстент слоя — Экстент будет основан на активном слое карты. Выберите доступный слой или воспользуйтесь опцией Экстент данных во всех слоях. У каждого слоя карте есть следующие опции: Все объекты - Экстент всех объектов. Выбранные объекты - используйте экстент выбранных объектов. Отображаемые объекты - Экстент отображаемых объектов. Обзор — Экстент будет основан на наборе данных. Пересечение входных данных - Экстент будет основан на пересекающемся экстенте всех входных данных. Объединение входных данных - Экстент будет комбинацией экстентов всех входных данных. Буфер обмена - Экстент может быть скопирован в буфер обмена и вставлен из него. Копировать экстент - Копирует координаты экстента и систему координат в буфер обмена. Вставить экстент - Вставляет экстент и систему координат из буфера обмена. Если буфер обмена не содержит систему координат, экстент будет использовать систему координат карты. Сбросить экстент — Экстент будет сброшен до значения по умолчанию. Если координаты заданы вручную, они должны быть числовыми значениями в системе координат активной карты. На карте могут использоваться единицы отображения, отличные от введенных координат. Используйте знак отрицательного значения для координат юга и запада.	Extent
Граница извлечения (Дополнительный)	Граница полигона, которая будет использоваться для обрезки входного облака точек. Эта граница должна представлять собой основную изучаемую область, которая обычно определяется одним непрерывным полигоном, но она также может состоять из нескольких полигонов, когда представляет общую изучаемую область с соответствующим пространственным разрывом.	Feature Layer
Обрабатывать все файлы LAS, пересекающие экстент (Дополнительный)	Указывает, как применяется экстент обработки. Отмечено–If any portion of a `.las` file intersects the area of interest, all the points in that file, including those outside the area of interest, will be processed. Не отмечено–Only LAS points that intersect the area of interest will be processed. This is the default.	Boolean
Суффикс имени выходного файла (Дополнительный)	Текст, который будет присоединен к имени каждого выходного файла `.las`. Каждый файл будет наследовать свое базовое имя от исходного файла, за которым следует суффикс, указанный в этом параметре.	String
Удалить записи переменной длины (Дополнительный)	Указывает, будут ли удалены записи переменной длины (VLR). Каждый файл `.las` может содержать набор записей переменной длины (VLR), добавленных программным обеспечением, создавшим его. Значение этих записей обычно известно только исходному программному обеспечению. Пока выходные данные LAS не будут обрабатываться в приложении, понимающем эту информацию, сохранение записей переменной длины не может обеспечить какие-либо дополнительные функциональные возможности. Удаление записей переменной длины может сэкономить значительное место на диске в зависимости от их общего размера и количества файлов, их содержащих. Отмечено–The additional variable length records will be removed from the `.las` files. Не отмечено–Any data stored in the processed `.las` file's variable length records will not be removed and will remain in the extracted files. This is the default.	Boolean
Изменить порядок точек (Дополнительный)	Определяет, будут ли точки в файлах `.las` или `.zlas` заново упорядочиваться для оптимизации производительности чтения и обновления классификации облака точек. Отмечено–The order of points will be rearranged into spatial clusters that optimize reading the data. Rearranged points can improve the performance of subsequent operations that are performed on the point cloud. This is the default. Не отмечено–The order of points will not be rearranged .	Boolean
Вычислить статистику (Дополнительный)	Определяет, следует ли вычислять статистику для файлов `.las`, на которые ссылается набор данных LAS. Вычисление статистики определяет пространственный индекс для каждого файла `.las`, что улучшает производительность анализа и отображения. Статистика также улучшает фильтрацию и символы, ограничивая отображение таких атрибутов LAS, как коды классификации и возвращаемая информация, значениями, которые присутствуют в файле `.las`. Отмечено–Statistics will be computed. This is the default. Не отмечено–Statistics will not be computed.	Boolean
Выходной набор данных LAS (Дополнительный)	Выходной набор данных LAS, ссылающийся на вновь созданные файлы `.las`.	LAS Dataset
Сжатие (Дополнительный)	Указывает, будет ли выходной файл `.las` в сжатом или в обычном формате LAS. Same As Input–The compression will be the same as the input. This option is only available when the input is a LAS dataset, and it is the default in that case. No Compression–The output will be in the standard LAS format (`.las` file). This is the default when the input is a point cloud scene layer. zLAS Compression*–Output `.las` files will be compressed in the zLAS format.	String

Производные выходные данные

Подпись	Объяснение	Тип данных
Выходная папка	Папка, куда будут записаны файлы `.las`.	Folder

arcpy.3d.ExtractLas(in_las_dataset, target_folder, {extent}, {boundary}, {process_entire_files}, {name_suffix}, {remove_vlr}, {rearrange_points}, {compute_stats}, {out_las_dataset}, {compression})

Имя	Объяснение	Тип данных
in_las_dataset	Набор данных LAS, пакет (файл `.slpk`) слоя сцены облака точек или облачный сервис I3S, которые будут извлечены. Для обработки в облачном сервисе I3S должно быть включено свойство экспорта.	LAS Dataset Layer; Scene Layer; File
target_folder	Существующая папка, в которую будут записываться выходные файлы формата LAS.	Folder
extent (Дополнительный)	Эстент данных, который будет обработан. `MAXOF` – Будет использоваться максимальный экстент всех входных данных. `MINOF` – Будет использоваться минимальная область, которая является общей для всех входных данных. `DISPLAY` — Экстент равен видимому отображению. Имя слоя — Будет использоваться экстент указанного слоя. `Extent` Объект — будет использоваться экстент указанного объекта. Строка координат, разделенная пробелами – Будет использоваться экстент указанной строки. Координаты выражаются в порядке x-мин, y-мин, x-макс, y-макс.	Extent
boundary (Дополнительный)	Граница полигона, которая будет использоваться для обрезки входного облака точек. Эта граница должна представлять собой основную изучаемую область, которая обычно определяется одним непрерывным полигоном, но она также может состоять из нескольких полигонов, когда представляет общую изучаемую область с соответствующим пространственным разрывом.	Feature Layer
process_entire_files (Дополнительный)	Указывает, как применяется экстент обработки. `PROCESS_ENTIRE_FILES`–If any portion of a `.las` file intersects the area of interest, all the points in that file, including those outside the area of interest, will be processed. `PROCESS_EXTENT`–Only LAS points that intersect the area of interest will be processed. This is the default.	Boolean
name_suffix (Дополнительный)	Текст, который будет присоединен к имени каждого выходного файла `.las`. Каждый файл будет наследовать свое базовое имя от исходного файла, за которым следует суффикс, указанный в этом параметре.	String
remove_vlr (Дополнительный)	Указывает, будут ли удалены записи переменной длины (VLR). Каждый файл `.las` может содержать набор записей переменной длины (VLR), добавленных программным обеспечением, создавшим его. Значение этих записей обычно известно только исходному программному обеспечению. Пока выходные данные LAS не будут обрабатываться в приложении, понимающем эту информацию, сохранение записей переменной длины не может обеспечить какие-либо дополнительные функциональные возможности. Удаление записей переменной длины может сэкономить значительное место на диске в зависимости от их общего размера и количества файлов, их содержащих. `REMOVE_VLR`–The additional variable length records will be removed from the `.las` files. `MAINTAIN_VLR`–Any data stored in the processed `.las` file's variable length records will not be removed and will remain in the extracted files. This is the default.	Boolean
rearrange_points (Дополнительный)	Определяет, будут ли точки в файлах `.las` или `.zlas` заново упорядочиваться для оптимизации производительности чтения и обновления классификации облака точек. `REARRANGE_POINTS`–The order of points will be rearranged into spatial clusters that optimize reading the data. Rearranged points can improve the performance of subsequent operations that are performed on the point cloud. This is the default. `MAINTAIN_POINTS`–The order of points will not be rearranged .	Boolean
compute_stats (Дополнительный)	Определяет, следует ли вычислять статистику для файлов `.las`, на которые ссылается набор данных LAS. Вычисление статистики определяет пространственный индекс для каждого файла `.las`, что улучшает производительность анализа и отображения. Статистика также улучшает фильтрацию и символы, ограничивая отображение таких атрибутов LAS, как коды классификации и возвращаемая информация, значениями, которые присутствуют в файле `.las`. `COMPUTE_STATS`–Statistics will be computed. This is the default. `NO_COMPUTE_STATS`–Statistics will not be computed.	Boolean
out_las_dataset (Дополнительный)	Выходной набор данных LAS, ссылающийся на вновь созданные файлы `.las`.	LAS Dataset
compression (Дополнительный)	Указывает, будет ли выходной файл `.las` в сжатом или в обычном формате LAS. `SAME_AS_INPUT`–The compression will be the same as the input. This option is only available when the input is a LAS dataset, and it is the default in that case. `NO_COMPRESSION`–The output will be in the standard LAS format (`*.las` file). This is the default when the input is a point cloud scene layer. `ZLAS`–Output `.las` files will be compressed in the zLAS format.	String

Производные выходные данные

Имя	Объяснение	Тип данных
out_folder	Папка, куда будут записаны файлы `.las`.	Folder

Пример кода

ExtractLas, пример 1 (окно Python)

В следующем примере показано использование этого инструмента в окне Python.

import arcpy
from arcpy import env

env.workspace = 'C:/data'
arcpy.ddd.ExtractLas('test.lasd', 'c:/lidar/subset', boundary='study_area.shp',
                     name_suffix='subset', remove_vlr=True,
                     rearrange_points='REARRANGE_POINTS',
                     out_las_dataset='extracted_lidar.lasd')

ExtractLas, пример 2 (автономный скрипт)

В следующем примере показано использование этого инструмента в автономном скрипте Python.

'''****************************************************************************
Name: Split Large LAS File
Description: Divides a large LAS file whose point distribution covers the full
             XY extent of the data into smaller files to optimize performance
             when reading lidar data.
****************************************************************************'''
# Import system modules
import arcpy
import tempfile
import math

in_las_file = arcpy.GetParameterAsText(0)
tile_width = arcpy.GetParameter(1) # double in LAS file's XY linear unit
tile_height = arcpy.GetParameter(2) # double in LAS file's XY linear unit
out_folder = arcpy.GetParameterAsText(3) # folder for LAS files
out_name_suffix = arcpy.GetParameterAsText(4) # basename for output files
out_lasd = arcpy.GetParameterAsText(5) # output LAS dataset

try:
    temp_lasd = arcpy.CreateUniqueName('temp.lasd', tempfile.gettempdir())
    arcpy.management.CreateLasDataset(in_las_file, temp_lasd,
                                      compute_stats='COMPUTE_STATS')
    desc = arcpy.Describe(temp_lasd)
    total_columns = int(math.ceil(desc.extent.width/tile_width))
    total_rows = int(math.ceil(desc.extent.height/tile_height))
    digits = int(math.log10(max(cols, rows))) + 1
    for row in range(1, total_rows+1):
        yMin = desc.extent.YMin + tile_height*(row-1)
        yMax = desc.extent.YMin + tile_height*(row)
        for col in range (1, total_columns+1):
            xMin = desc.extent.XMin + tile_width*(col-1)
            xMax = desc.extent.XMax + tile_width*(col)
            name_suffix = '_{0}_{1}x{2}'.format(out_name_suffix,
                                                str(row).zfill(digits),
                                                str(col).zfill(digits))
            arcpy.ddd.ExtractLas(temp_lasd, out_folder,
                                 arcpy.Extent(xMin, yMin, xMax, yMax),
                                 name_suffix=name_suffix,
                                 rearrange_points='REARRANGE_POINTS',
                                 compute_stats='COMPUTE_STATS')
    arcpy.env.workspace = out_folder
    arcpy.management.CreateLasDataset(arcpy.ListFiles('*{0}*.las'.format(out_name_suffix)),
                                      out_lasd, compute_stats='COMPUTE_STATS',
                                      relative_paths='RELATIVE_PATHS')
except arcpy.ExecuteError:
    print(arcpy.GetMessages())

Параметры среды

Текущая рабочая область, Экстент, Выходная система координат, Географические преобразования

Информация о лицензировании

Basic: Требуется 3D Analyst
Standard: Требуется 3D Analyst
Advanced: Требуется 3D Analyst
