Схема разрезов (Инструменты 3D Analyst)

Краткая информация

Создает вертикальное поперечное сечение набора поверхностей.

Иллюстрация

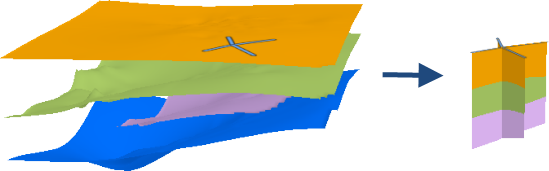

Иллюстрация инструмента Схема разрезов

Использование

  • Схема разрезов предлагает способ визуализации пространства между несколькими накладывающимися поверхностями в 3D, например, стратиграфических данных.

  • Все сегменты кривых будут генерализованы в линейные сегменты с помощью значения параметра Расстояние разбиения. Если расстояние разбиения не указано, это значение будет получено из входной поверхности. Для растра расстоянием разбиения по умолчанию будет размер ячейки растра. Для TIN расстояние разбиения по умолчанию будет основываться на ребрах, созданных триангулированной поверхностью. Если кривая короче, чем разрешение разбиения, то кривая будет упрощена до линии с двумя точками, с использованием ее начальной и конечной точек.

  • Для получения высот вдоль растровой поверхности будет использоваться билинейная интерполяция. Для поверхностей TIN можно выбрать естественную окрестность или линейную интерполяцию.

  • Таблица x,y,z-значений схемы разрезов может быть создана при помощи инструмента Профиль стека.

Параметры

Подпись Объяснение Тип данных

Входные линейные объекты

Для создания схемы разрезов будут использоваться линейные объекты.

Feature Layer

Входная поверхность

Для создания схемы разрезов будут использоваться поверхности растра и TIN.

Mosaic Layer; Raster Layer; TIN Layer

Выходной класс объектов-мультипатчей

Выходной мультипатч, состоящий из вертикальных граней, составляющих схему разрезов.

Feature Class

Метод интерполяции

(Дополнительный)

Определяет метод интерполяции, использующийся для получения значений z из поверхностей TIN при создании схемы разрезов. Данный параметр не применяется к растровым поверхностям.

  • LinearLinear interpolation will be used. This is the default.

  • Natural NeighborsNatural neighbors interpolation will be used.

String

Высота основания

(Дополнительный)

Константа, используемая для задания самой низкой точки схемы разрезов.

Linear Unit

Высота потолка

(Дополнительный)

Константа, используемая для задания самой высокой точки схемы разрезов.

Linear Unit

Расстояние выборки

(Дополнительный)

Горизонтальное расстояние, используемое для определения положений, где будут интерполированы значения высот из подстилающих поверхностей.

Linear Unit

Параметры среды

Текущая рабочая область, Экстент, Выходная система координат, Географические преобразования, Выходной XY домен, Выходной Z домен

Информация о лицензировании

  • Basic: Требуется 3D Analyst
  • Standard: Требуется 3D Analyst
  • Advanced: Требуется 3D Analyst
