Блок-диаграмма (Инструменты 3D Analyst)
Краткая информация
Создает 3D объекты путем вытягивания каждого входного объекта между двумя наборами данных TIN.

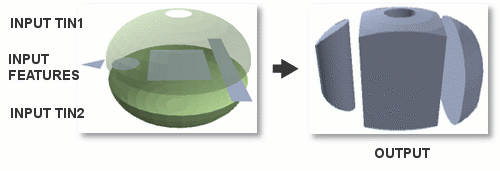

Иллюстрация
Использование
В выходных данных будет представлена только та часть входных объектов, которая перекрывает XY экстент обеих TIN.
Геометрия вытянутых объектов зависит от геометрии входных объектов:
Линейные и полигональные входные объекты приводят к созданию геометрии мультипатча.
Точечные входные объекты приводят к созданию геометрии линий.
Инструмент может не создать корректный результат, если границы какого-либо из входных наборов данных совпадают с границами другого входного набора данных. Если входной полигон совпадает с границами любой из TIN-поверхностей, рассмотрите возможность использования инструмента Буфер для небольшого изменения формы полигона. Аналогично, если одна из поверхностей TIN имеет совпадающую границу с другой в области, перекрывающейся с полигоном, рассмотрите возможность изменения области данных TIN либо с помощью интерактивного редактирования, либо с помощью инструмента Домен TIN для вывода контура TIN в виде полигона, применяя к полигону небольшой буфер, и загрузку полигона обратно в TIN с помощью инструмента Редактировать TIN.
Параметры
| Подпись | Объяснение | Тип данных |
|---|---|---|
|
Входная TIN |
Первая входная TIN. |
TIN Layer |
|
Входная TIN |
Вторая входная TIN. |
TIN Layer |
|
Входной класс объектов |
Объекты, вытягиваемые между двумя TIN. |
Feature Layer |
|
Выходной класс пространственных объектов |
Выходной класс объектов, в котором сохраняются вытянутые объекты. |
Feature Class |
Параметры среды
Текущая рабочая область, Выходная система координат, Экстент, Географические преобразования, Разрешение XY, Допуск XY, Разрешение Z, Допуск Z, Выходное ключевое слово конфигурации, Автоподтверждение, Выходной XY домен, Выходной Z домен
Информация о лицензировании
- Basic: Требуется 3D Analyst
- Standard: Требуется 3D Analyst
- Advanced: Требуется 3D Analyst
