Домен TIN (Инструменты 3D Analyst)

Краткая информация

Создает линейный или полигональный класс пространственных объектов, представляющий зону интерполяции набора данных нерегулярной триангулированной сети (TIN).

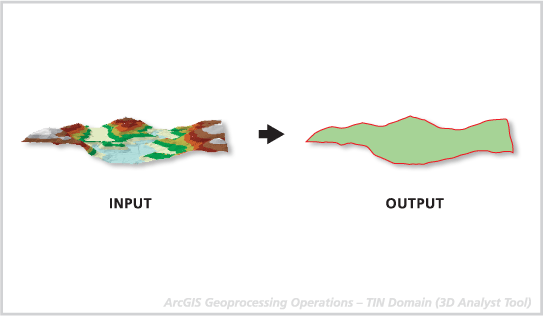

Иллюстрация

Использование

Этот инструмент может быть использован для создания выпуклой оболочки (минимального описывающего полигона) вокруг набора точек. Если для определения TIN не используются полигоны вырезания или стирания, то домен эквивалентен выпуклой оболочке.
Исходная геометрия помещается в одну запись объектов и может быть как однокомпонентной, так и составной геометрией, в зависимости от характера зоны интерполяции. Например, если зона интерполяции состоит из островов или содержит пробелы, полученная геометрия будет составной.

Примечание:

3D полигоны могут содержать значения высоты только по периметру объектов, так как внутренние части полигона не будут содержать вершины. При отображении в 3D режиме с заливкой вершины границ произвольно соединяются, создавая треугольники, которые используются для прорисовки. Если полигон не плоский, неважно, расположен ли он горизонтально или с уклоном, заливка не сможет точно отобразить поверхность, находящуюся в его внутренней части. Поэтому рекомендуется рисовать неплоскостные 3D полигоны, не используя символ заливки.

Подпись	Объяснение	Тип данных
Входная TIN	Набор данных TIN, который будет обработан.	TIN Layer
Выходной класс пространственных объектов	Класс объектов, который будет получен.	Feature Class
Тип выходного класса пространственных объектов	Тип геометрии выходного класса объектов. Line–The output will be a z-enabled line feature class. Polygon–The output will be a z-enabled polygon feature class.	String

arcpy.3d.TinDomain(in_tin, out_feature_class, out_geometry_type)

Имя	Объяснение	Тип данных
in_tin	Набор данных TIN, который будет обработан.	TIN Layer
out_feature_class	Класс объектов, который будет получен.	Feature Class
out_geometry_type	Тип геометрии выходного класса объектов. `LINE`–The output will be a z-enabled line feature class. `POLYGON`–The output will be a z-enabled polygon feature class.	String

Пример кода

TinDomain, пример 1 (окно Python)

В следующем примере показано использование этого инструмента в окне Python:

arcpy.env.workspace = 'C:/data'
arcpy.ddd.TinDomain('tin', 'tin_domain.shp', out_geometry_type='POLYGON')

TinDomain, пример 2 (автономный скрипт)

В следующем примере показано использование этого инструмента в автономном скрипте Python:

'''****************************************************************************
Name: Define Data Boundary of LAS File
Description: This script demonstrates how to delineate data boundaries of
             LAS files with irregularly clustered points. It is intended for
             use as a script tool with one input LAS file.
****************************************************************************'''
# Import system modules
import arcpy

# Set local variables
inLas = arcpy.GetParameterAsText(0)  # input LAS file
ptSpacing = arcpy.GetParameterAsText(1)  # LAS point spacing
classCode = arcpy.GetParameterAsText(2)  # List of integers
returnValue = arcpy.GetParameterAsText(3)  # List of strings
outTin = arcpy.GetParameterAsText(4)  # TIN created to delineate data area
outBoundary = arcpy.GetParameterAsText(5)  # Polygon boundary file

try:
    # Run LASToMultipoint
    lasMP = arcpy.CreateUniqueName('lasMultipoint', 'in_memory')
    arcpy.ddd.LASToMultipoint(inLas, LasMP, ptSpacing, class_code,
                             "ANY_RETURNS", "", sr, inFormat, zfactor)
    # Run CreateTin
    arcpy.ddd.CreateTin(outTin, sr, "{0} Shape.Z masspoints"\
                       .format(lasMP), "Delaunay")
    # Run CopyTin
    arcpy.ddd.CopyTin(outTin, "{0}_copy".format(outTin))
    # Run DelineateTinDataArea
    maxEdge = ptSpacing * 4
    arcpy.ddd.DelineateTinDataArea(outTin, maxEdge, "PERIMETER_ONLY")
    # Run TinDomain
    arcpy.ddd.TinDomain(outTin, outBoundary, "POLYGON")

except arcpy.ExecuteError:
    print(arcpy.GetMessages())
except Exception as err:
    print(err)

Параметры среды

Текущая рабочая область, Экстент, Выходная система координат, Географические преобразования, Разрешение XY, Допуск XY, Разрешение Z, Допуск Z, Выходной Z домен, Автоподтверждение, Выходной XY домен

Информация о лицензировании

Basic: Требуется 3D Analyst
Standard: Требуется 3D Analyst
Advanced: Требуется 3D Analyst
