Контур мультипатча (Инструменты 3D Analyst)

Краткая информация

Создает полигональные контуры, представляющие двухмерную область объектов мультипатч.

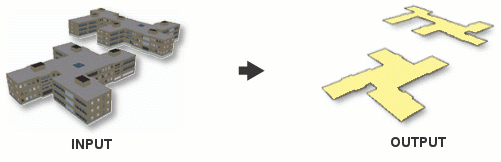

Иллюстрация

Иллюстрация инструмента Контур мультипатча

Использование

Выходной контур будет содержать те же поля, что и входной объект, а также следующие:
- Z_Min—Минимальное z-значение из объекта-мультипатч.
- Z_Max—Максимальное z-значение из объекта-мультипатч.
Используйте параметр Поле группы, если структура состоит из нескольких объектов, которые используют общий идентификатор в таблице атрибутов.
Входные объекты-мультипатчи, у которых нет 2D площади, например смоделированные с помощью вертикальных граней вертикальные стены, преобразуются в рамки экстента 2D вместо настоящего 2D-контура, потому что контур больше напоминает линию, чем полигон.

Подпись	Объяснение	Тип данных
Входной класс объектов	Объект-мультипатч, контур которого будет создан.	Feature Layer
Выходной класс пространственных объектов	Выходной класс полигональных пространственных объектов с контурами.	Feature Class
Поле группы (Дополнительный)	Поле, используемое для комбинирования объектов-мультипатч, что позволяет включать их в один полигон контура.	Field

arcpy.3d.MultiPatchFootprint(in_feature_class, out_feature_class, {group_field})

Имя	Объяснение	Тип данных
in_feature_class	Объект-мультипатч, контур которого будет создан.	Feature Layer
out_feature_class	Выходной класс полигональных пространственных объектов с контурами.	Feature Class
group_field (Дополнительный)	Поле, используемое для комбинирования объектов-мультипатч, что позволяет включать их в один полигон контура.	Field

Пример кода

MultiPatchFootprint, пример 1 (окно Python)

В следующем примере показано использование этого инструмента в окне Python:

arcpy.env.workspace = "C:/data"
arcpy.ddd.MultiPatchFootprint("multipatch.shp","multipatch_footprint.shp")

MultiPatchFootprint, пример 2 (автономный скрипт)

В следующем примере показано использование этого инструмента в автономном скрипте Python:

'''****************************************************************************
Name: MultiPatchFootprint Example
Description: Creates footprint polygons for all multipatches in a workspace.
****************************************************************************'''
import arcpy

# Set environment settings
arcpy.env.workspace = 'C:/data'
fcList = arcpy.ListFeatureClasses()
if fcList:
    for fc in fcList:
        # Determine if the feature class is a multipatch
        desc = arcpy.Describe(fc)
        if desc.shapeType is "MultiPatch":
            outPoly = "{0}_Footprint.shp".format(desc.baseName)
            # Run MultiPatchFootprint
            arcpy.ddd.MultiPatchFootprint(fc, outPoly)

Параметры среды

Текущая рабочая область, Экстент, Выходная система координат, Географические преобразования, Разрешение XY, Допуск XY, Выходное ключевое слово конфигурации, Автоподтверждение

Информация о лицензировании

Basic: Да
Standard: Да
Advanced: Да
