Проредить дорожную сеть (Инструменты Картография)

Краткая информация

Создает упрощенную дорожную сеть, которая сохраняет связность и общие особенности при отображении в меньших масштабах.

Этот инструмент не создает новых выходных данных. Он присваивает значения параметру входных данных Поле невидимости для выявления лишних объектов. Эти объекты можно удалить, чтобы получить на выходе упрощенное отображение дорожной сети, передающее ее основные особенности. Не изменяется и не удаляется никакая геометрия объектов.

C помощью инструмента Проредить дорожную сеть объекты на самом деле не удаляются. Для фактического удаления объектов можно использовать инструмент Сократить линию.

Полученный в результате упрощенный набор дорог определяется значимостью, важностью и плотностью объектов. Сегменты, которые являются частями особо длинных маршрутов через весь экстент данных, имеют большее значение, нежели относящиеся только к локальным маршрутам. Классификация дорог или их значение определяется с помощью параметра Поле иерархии. Плотность получившейся уличной сети определяется параметром Минимальная длина; этот параметр соответствует самому короткому отрезку, визуально воспринимающемуся в данном масштабе.

См. раздел Как работает инструмент Проредить дорожную сеть, чтобы получить дополнительную информацию и просмотреть таблицу рекомендуемых значений минимальной длины для использования в качестве отправной точки.

Внимание:

Выдается предупреждение, если входные объекты не находятся в системе координат проекции. Этот инструмент использует линейные единицы расстояния, поэтому использование системы координат без проекции может привести к неожиданным результатам. Рекомендуем вам использовать для этого инструмента спроецированные данные для получения корректных результатов. Если координатная система отсутствует или неизвестна, инструмент выдаст ошибку и прекратит работу.

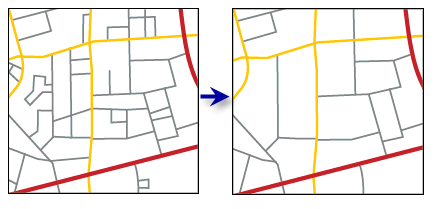

Иллюстрация

Инструмент Проредить дорожную сеть упрощает набор дорог за счет уменьшения количества объектов, сохраняя при этом неизменными их общий характер и связность.

Использование

• The invisibility field must be present and named the same for all input feature classes. The data type must be short or long integer. Features that should remain visible are assigned a value of 0; those that should be removed from the display are assigned a value of 1. Use a layer definition query or a selection to display the resulting simplified collection (for example, invisibility <> 1). Вы можете использовать несколько полей невидимости для хранения нескольких различных результатов - > в соответствии с различными выходными масштабами на одном и том же классе объектов.

• Поле hierarchy отражает степень важности различных объектов и помогает определить, какие объекты являются особо значимыми. Эта значимость обратно пропорциональна отношению между значениями иерархии. Значение иерархии, равное 1, соответствует наиболее важным объектам; важность объектов уменьшается по мере увеличения значения иерархии. Для получения оптимального результат используйте не более пяти уровней иерархии. Входные дороги, имеющие значение иерархии, равное нулю, считаются заблокированными и будут отображаться вместе со всеми соединяющимися с ними дорогами. Поле hierarchy должно присутствовать и иметь одинаковое имя во всех входных классах объектов. Тип данных может быть коротким или длинным целым.

  Иерархия обычно выводится из значений поля, определяющего классификацию дорог. Это не имеет никакого отношения к концепции иерархии, используемой при сетевом анализе. Значения иерархии NULL не принимаются инструментом, и при их вводе будет выведено сообщение об ошибке.

• Параметр Минимальная длина определяет степень разрешения или детализации получившегося набора упрощенных дорог. Он соответствует минимальной длине объектов, которые будут читаемы в выходном масштабе. Результат применения этого инструмента — компромисс между требованиями к важности объектов, их отображению, разрешению, строению и связности геометрии дорожной сети. Таким образом, минимальная длина не всегда может быть непосредственно измерена.

• Одновременная обработка большого объема данных или нескольких наборов данных может вызвать превышение ограничений использования памяти. В таком случае попытайтесь разделить входные данные на части, определив соответствующий полигональный класс пространственных объектов с помощью параметра среды Картографические разделы. Части данных, разделенные между собой границами разделов, будут последовательно обрабатываться отдельно друг от друга. Полученные классы объектов будут бесшовными и единообразными между границами разделов. См. раздел Как работает инструмент Проредить дорожную сеть для получения дополнительной информации о работе этого инструмента с разделением на части.

• Целостность результатов применения этого инструмента зависит от топологической целостности входных данных. Объекты должны быть корректно соединены между собой на пересечениях, для того чтобы достоверно отображать связность дорожной сети. См. раздел Как работает инструмент Проредить дорожную сеть для получения дополнительной информации о требованиях к данным.

Параметры

• Dialog
• Python

Подпись	Объяснение	Тип данных
Входные объекты дорог	Входные линейные дороги, которые должны быть прорежены с целью создания упрощенного набора дорог для его отображения в более мелких масштабах.	Feature Layer
Минимальная длина	Минимальный сегмент дорожной сети, который является адекватным для визуализации в выходном масштабе. Этот параметр обеспечивает нужное разрешение и густоту дорожной сети. Если единицы измерения точки, миллиметры, сантиметры или дюймы, то значение измеряется в единицах страницы и принимается во внимание базовый масштаб.	Linear Unit
Поле невидимости	Поле, в котором сохраняются результаты работы инструмента. Объекты, участвующие в выходном наборе упрощенной дорожной сети, имеют значение 0 (ноль). Те, которые являются лишними. будут иметь значение 1. Может быть использован определяющий запрос слоя для отображения получившегося набора дорог. У всех входных классов пространственных объектов должно присутствовать это поле, причем названное одинаково. Тип данных может быть коротким или длинным целым.	String
Поле иерархии	Поле содержит ранжирование объектов в зависимости от их важности, где значение, равное 1, соответствует наиболее важным объектам; с дальнейшим увеличением этого числа важность объектов снижается. Объекты, имеющие нулевое значение, остаются видимыми в выходном наборе. У всех входных классов пространственных объектов должно присутствовать это поле, причем названное одинаково. Тип данных может быть коротким или длинным целым. Значения иерархии NULL не принимаются, и при их вводе выводится сообщение об ошибке.	String

Производные выходные данные

Подпись	Объяснение	Тип данных
Обновленные входные объекты дорог	Обновленные входные объекты дорог.	Feature Layer

Параметры среды

Картографическая система координат, Базовый масштаб, Картографические разделы

Особые случаи

Базовый масштаб

The reference scale is only considered when the Minimum Length parameter is entered in page units. When the reference scale is available, the detection of false dead ends is based on feature separation of 0.5 mm at scale. Otherwise, a value twice the tolerance of the spatial reference is used.

Информация о лицензировании

• Basic: Нет
• Standard: Нет
• Advanced: Да
