Слияние фрагментов дорог (Инструменты Картография)

Краткая информация

Создает объекты дорог из одной линии вместо попарно разделенных дорожных полос.

Согласованные пары линий дорог или проезжих частей сливаются в случае, если они имеют одинаковый класс дорог, проходят примерно параллельно друг другу и лежат внутри допуска слияния. Класс дорог указывается в параметре Поле слияния. Все неслитые дороги, содержащиеся во входном наборе, копируются в выходной класс объектов.

Более подробно о том, как работает инструмент Слияние фрагментов дорог

Подсказка:

Этот инструмент часто используется для упрощения дорог при переходе от более крупных к более мелким масштабам, в которых целесообразным является показ шоссе с разделительной полосой и бульваров одной линией. В средних масштабах может быть предпочтительным сохранение разделенных участков дорог в качестве отдельных объектов. В таком случае можно использовать инструмент Решить конфликты дорог, чтобы убедиться, что символы дорожных полос отображаются без каких-либо конфликтов. Оба инструмента – и Решить конфликты дорог, и Слияние фрагментов дорог – могут быть запущены по отношению к одному и тому же набору дорог; в этом случае рекомендуется сначала запускать инструмент Слияние фрагментов дорог.

Внимание:

Выдается предупреждение, если входные объекты не находятся в системе координат проекции. Этот инструмент использует линейные единицы расстояния, поэтому использование системы координат без проекции может привести к неожиданным результатам. Рекомендуем вам использовать для этого инструмента спроецированные данные для получения корректных результатов. Если координатная система отсутствует или неизвестна, инструмент выдаст ошибку и прекратит работу.

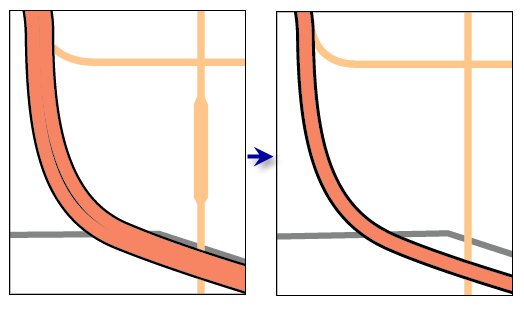

Иллюстрация

Использование

Выходной класс объектов содержит линейные объекты, отображающие слитые дороги, а также копии всех неслитых входных объектов. Слитые объекты получат значения атрибутов одного из двух исходных объектов. Вы можете создать таблицу выходного отношения многие-ко-многим, чтобы связать объединенные объекты дорог с их исходными объектами. Отношения могут не синхронизироваться, если любые из входных или выходных объектов были в последствии изменены.
Входные объекты, имеющие нулевое значение параметра Поле слияния, являются заблокированными и не будут слиты даже в том случае, если соседние объекты не являются заблокированными.
Дополнительный параметр Выходной класс пространственных объектов смещения создает класс полигональных объектов, которые показывают величину и направление имеющегося смещения. Этот класс пространственных объектов может быть использован только для визуальной проверки, пространственных запросов или в качестве входных данных для инструмента Распространить сдвиг.
Если входной слой пространственных объектов отображается с использованием представления, все переопределения объекта, связанные с этим представлением, будут использованы данным инструментом в качестве входной геометрии, а соответствующая геометрия объекта, находящаяся в поле Shape, будет проигнорирована. Выходной класс пространственных объектов будет содержать представление класса пространственных объектов, но вся геометрия будет сохранена в поле Shape, не отменяя представления объекта.
В случае сложной или нестандартной геометрии это поле заполняется значениями, классифицирующими характер дорожной сети и используется в качестве параметра Поле характера дорожной сети. Инструмент использует эти значения, чтобы точнее оценить пары объектов – кандидатов на слияние.

Возможны следующие значения поля:
- 0—Круговые перекрестки или площади с круговым движением
- 1—Проезжие части, бульвары, двух-полосные шоссе или другие параллельные дороги
- 2—Въезды и выезды на шоссе, шоссейные развязки
- 999—Объекты, которые не должны сливаться
Домены и подтипы копируются в выходные данные, даже если параметр среды Перенос доменов, подтипов и правил атрибутов не отмечен.
Обработка больших наборов данных дорог может вызвать превышение ограничений использования памяти. В таком случае попытайтесь разделить входные данные на части, определив соответствующий полигональный класс пространственных объектов с помощью параметра среды Картографические разделы. Части данных, разделенные между собой границами разделов, будут последовательно обрабатываться отдельно друг от друга. Полученные классы объектов будут бесшовными и единообразными между границами разделов. Более подробные сведения об использовании этого инструмента в сочетании с разделением на части см. в разделе Как работает инструмент Слияние фрагментов дорог.

Подпись	Объяснение	Тип данных
Входные объекты	Входные линейные объекты, содержащие фрагменты дорог, разделенных на полосы, которые должны быть слиты в единые выходные линейные объекты.	Feature Layer
Поле слияния	Поле, содержащее информацию о типах дорог. Только ближайшие параллельные дороги, принадлежащие к одному классу, будут слиты между собой. Значение, равное нулю, делает объект «закрытым», предотвращая его участие в слиянии. Тип данных может быть коротким или длинным целым.	Field
Расстояние слияния	Минимальное расстояние между объектами в указанных единицах измерения, в пределах которого объединяются принадлежащие одному классу, близкие к параллельным линейные объекты. Расстояние должно быть больше нуля. Если единицами измерения являются точки, миллиметры, сантиметры или дюймы, значение измеряется в единицах страницы с учетом базового масштаба.	Linear Unit
Выходные объекты	Выходной класс объектов, содержащий слитые в одну линию объекты, а также все оставшиеся неслитые объекты дорог.	Feature Class
Выходной класс пространственных объектов смещения (Дополнительный)	Выходной класс полигональных объектов содержит угол и направление сдвига дорог.	Feature Class
Поле характера дорожной сети (Дополнительный)	Поле короткого или длинного целого, указывающее на характер дорожных сегментов, не связанный с классификацией дорог. Инструмент использует эти значения, чтобы точнее оценить пары объектов – кандидатов на слияние. Используйте этот параметр в случаях сложной или нестандартной дорожной сети, для повышения качества выходных данных. Если в поле пустые значения (или этот параметр не указан) характер дороги (и кандидат на слияние) определяется только на основе геометрии и расположения объектов. Используйте значение 999, которое блокирует объект от участия в слиянии. Возможны следующие значения поля: 0—Круговые перекрестки или площади с круговым движением 1—Проезжие части, бульвары, двух-полосные шоссе или другие параллельные дороги 2—Въезды и выезды на шоссе, шоссейные развязки 999—Объекты, которые не должны сливаться	Field
Выходная таблица (Дополнительный)	Таблица отношений многие-ко-многим, которая связывает объединенные объекты дорог с исходными объектами. Эта таблица содержит два поля: `OUTPUT_FID` и `INPUT_FID`, хранящие, соответственно, идентификаторы объединенных и исходных объектов. С помощью этой таблицы вы можете получить необходимые атрибуты выходных объектов из их исходных объектов. Если этот параметр оставить пустым, таблица не будет создана.	Table

arcpy.cartography.MergeDividedRoads(in_features, merge_field, merge_distance, out_features, {out_displacement_features}, {character_field}, {out_table})

Имя	Объяснение	Тип данных
in_features	Входные линейные объекты, содержащие фрагменты дорог, разделенных на полосы, которые должны быть слиты в единые выходные линейные объекты.	Feature Layer
merge_field	Поле, содержащее информацию о типах дорог. Только ближайшие параллельные дороги, принадлежащие к одному классу, будут слиты между собой. Значение, равное нулю, делает объект «закрытым», предотвращая его участие в слиянии. Тип данных может быть коротким или длинным целым.	Field
merge_distance	Минимальное расстояние между объектами в указанных единицах измерения, в пределах которого объединяются принадлежащие одному классу, близкие к параллельным линейные объекты. Расстояние должно быть больше нуля. Если единицами измерения являются точки, миллиметры, сантиметры или дюймы, значение измеряется в единицах страницы с учетом базового масштаба.	Linear Unit
out_features	Выходной класс объектов, содержащий слитые в одну линию объекты, а также все оставшиеся неслитые объекты дорог.	Feature Class
out_displacement_features (Дополнительный)	Выходной класс полигональных объектов содержит угол и направление сдвига дорог.	Feature Class
character_field (Дополнительный)	Поле короткого или длинного целого, указывающее на характер дорожных сегментов, не связанный с классификацией дорог. Инструмент использует эти значения, чтобы точнее оценить пары объектов – кандидатов на слияние. Используйте этот параметр в случаях сложной или нестандартной дорожной сети, для повышения качества выходных данных. Если в поле пустые значения (или этот параметр не указан) характер дороги (и кандидат на слияние) определяется только на основе геометрии и расположения объектов. Используйте значение 999, которое блокирует объект от участия в слиянии. Возможны следующие значения поля: 0—Круговые перекрестки или площади с круговым движением 1—Проезжие части, бульвары, двух-полосные шоссе или другие параллельные дороги 2—Въезды и выезды на шоссе, шоссейные развязки 999—Объекты, которые не должны сливаться	Field
out_table (Дополнительный)	Таблица отношений многие-ко-многим, которая связывает объединенные объекты дорог с исходными объектами. Эта таблица содержит два поля: `OUTPUT_FID` и `INPUT_FID`, хранящие, соответственно, идентификаторы объединенных и исходных объектов. С помощью этой таблицы вы можете получить необходимые атрибуты выходных объектов из их исходных объектов. Если этот параметр оставить пустым, таблица не будет создана.	Table

Пример кода

MergeDividedRoads пример 1 (Окно Python)

В следующем скрипте окна Python показано, как используется функция MergeDividedRoads в режиме прямого запуска.

import arcpy
arcpy.env.workspace = "C:/data"
arcpy.env.referenceScale = 50000
arcpy.cartography.MergeDividedRoads("roads.lyr", "level", "25 meters",
                                    "C:/data/cartography.gdb/transportation/merged_roads",
                                    "C:/data/cartography.gdb/transportation/displacement",
                                    "RoadChar", "C:/data/cartography.gdb/mergetable_tbl")

MergeDividedRoads пример 2 (автономный скрипт)

Этот автономный скрипт демонстрирует пример использования функции MergeDividedRoads.

# Name: MergeDividedRoads_standalone_script.py
# Description: Resolves symbology conflicts between roads within
#              a specified distance of each other by snapping them together

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"
arcpy.env.referenceScale = "50000"

# Set local variables
in_features = "roads.lyrx"
merge_field = "level"
collapse_distance = "25 meters"
out_features = "cartography.gdb/transportation/merged_roads"
out_displacement_features = "cartography.gdb/transportation/displacement"
out_table = "cartography.gdb/outtable_tbl"

# Run Merge Divided Roads
arcpy.cartography.MergeDividedRoads(in_features, merge_field,
                                    collapse_distance, out_features,
                                    out_displacement_features, out_table)

Параметры среды

Картографическая система координат, Текущая рабочая область, Базовый масштаб, Картографические разделы

Особые случаи

Базовый масштаб: The reference scale is only considered when the Merge Distance parameter is entered in page units. When the reference scale is available, the detection of false dead-ends is based on a feature separation of 0.5 mm at scale; otherwise, a value twice the tolerance of the spatial reference is used.

Информация о лицензировании

Basic: Нет
Standard: Нет
Advanced: Да
