Решить конфликты дорог (Инструменты Картография)

Краткая информация

Разрешает конфликты графики среди обозначений объектов дорог, регулируя части сегментов линий.

Более подробно о том, как работает инструмент Решить конфликты дорог

Внимание:

Этот инструмент не создает новых выходных слоев. Вместо этого, он изменяет геометрию исходных классов пространственных объектов входных слоев. Рекомендуется делать копию входных объектов до запуска этого инструмента.

Внимание:

Выдается предупреждение, если входные объекты не находятся в системе координат проекции. Этот инструмент использует линейные единицы расстояния, поэтому использование системы координат без проекции может привести к неожиданным результатам. Рекомендуем вам использовать для этого инструмента спроецированные данные для получения корректных результатов. Если координатная система отсутствует или неизвестна, инструмент выдаст ошибку и прекратит работу.

Иллюстрация

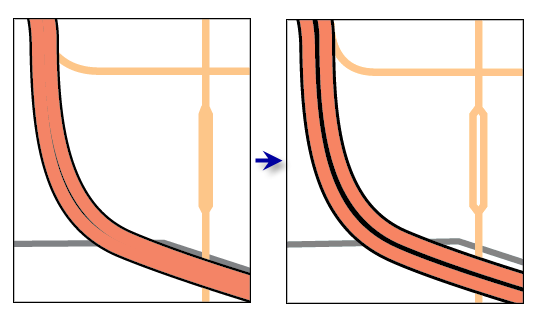

Иллюстрация инструмента Решить конфликты дорог

Конфликты между дорогами разрешаются путем корректировки положения объектов до тех пор, пока их символы не перестанут конфликтовать.

Использование

  • Этот инструмент обычно используется для создания крупномасштабных продуктов, поскольку в крупных масштабах предпочтительным является раздельное отображение проезжих частей многополосных дорог. Для более мелких масштабов используйте инструмент Слияние фрагментов дорог, чтобы показать подобные объекты одной линией. Если в ваш рабочий процесс входит запуск обоих инструментов с одним и тем же набором дорог, рекомендуется выполнять слияние дорог перед разрешением конфликтов дорог.

  • Параметр Поле иерархии используется для указания важности каждого класса дорог. Низкие целые значения соответствуют более значимым дорогам; значение иерархии, равное 1, имеют наиболее важные дороги. Перемещение важнейших дорог будет минимизировано; дороги меньшего значения будут перемещены для обеспечения правильного положения дорог высокой иерархии. Поле hierarchy должно присутствовать и иметь одинаковое имя во всех входных классах объектов. Тип данных может быть коротким или длинным целым.

  • Этот инструмент оценивает графические конфликты для символов объектов. Экстент символов и базовый масштаб используются во взаимосвязи друг с другом. Запускайте этот инструмент только после того, как вы закончили настройку отображения символов и убедились, что базовый масштаб соответствует окончательному выходному масштабу.

Если ширина линии и ее контура будут равны нулю, произойдет ошибка. Чтобы убрать с экрана некоторые объекты, примените к слою определяющий запрос.

  • Можно заблокировать объекты от их возможного сдвига, задав нулевое значение (0) параметра Поле иерархии. Это применяется в случае, если дорога не может быть сдвинута из-за ее пространственных связей с другими объектами карты. Особенно это касается непрерывных данных, таких как высоты.

  • Одновременная обработка большого объема данных или нескольких наборов данных может вызвать превышение ограничений использования памяти. В таком случае попытайтесь разделить входные данные на части, определив соответствующий полигональный класс пространственных объектов с помощью параметра среды Картографические разделы. Части данных, разделенные между собой границами разделов, будут последовательно обрабатываться отдельно друг от друга. Полученные классы объектов будут бесшовными и единообразными между границами разделов. Более подробные сведения об использовании этого инструмента в сочетании с разделением на части см. в разделе Как работает инструмент Решить конфликты дорог.

  • Дополнительный параметр Выходной класс пространственных объектов смещения создает класс полигональных объектов, которые показывают величину и направление имеющегося смещения. Этот класс пространственных объектов может быть использован только для визуальной проверки, пространственных запросов или в качестве входных данных для инструмента Распространить сдвиг.

Параметры

Подпись Объяснение Тип данных

Входные слои дорог

Входные слои, содержащие объекты дорог, которые могут находиться в конфликте.

Layer

Поле иерархии

Поле содержит ранжирование объектов в зависимости от их важности, где значение, равное 1, соответствует наиболее важным объектам; с дальнейшим увеличением этого числа важность объектов снижается. Значение, равное нулю, блокирует объект от возможных перемещений. Это поле должно присутствовать и иметь одинаковое имя во всех входных классах объектов. Тип данных может быть коротким или длинным целым.

String

Выходной класс пространственных объектов смещения

(Дополнительный)

Выходные полигональные объекты, содержащие степень и направление сдвига дорог, которые могут быть использованы инструментом Распространить сдвиг для сохранения пространственных отношений.

Feature Class

Производные выходные данные

Подпись Объяснение Тип данных

Выходные слои

Обновленные входные объекты

Layer

Параметры среды

Картографическая система координат, Базовый масштаб, Картографические разделы

Информация о лицензировании

  • Basic: Нет
  • Standard: Нет
  • Advanced: Да
