Мультипатч в растр (Инструменты Конвертация)
Краткая информация
Конвертирует объекты-мультипатч в набор растровых данных.

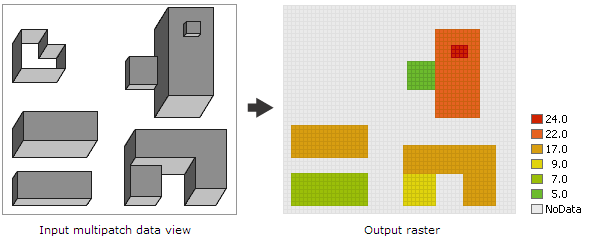

Иллюстрация
Использование
Выходной растр хранит Z-значения входных объектов мультипатч в местоположении центра каждой ячейки. Чтобы определить Z-значение каждой ячейки, из центра ячейки проводится вертикальная линия, пересекающая входные объекты мультипатч. Максимальное или минимальное Z-значение из точек пересечения присваивается выходному растру. Выходная ячейка получит значение, если центр ячейки находится в пределах контура одного или нескольких объектов-мультипатч; иначе ей присваивается значение NoData.
Vertical triangles—Вертикальные стены без крыши – исключаются из растеризации, поэтому они не будут присутствовать в выходном растре.
Размер выходной ячейки может быть задан числовым значениям или получен из имеющегося набора растровых данных. Если размер ячейки не был явно указан в качестве значения параметра, он извлекается из среды Размер ячейки, если он был указан. Если ни параметр размера ячейки, ни параметр среды размера ячейки не указаны, но задан параметр среды Растр привязки, используется размер ячейки растра привязки. Если ничего не задано, размер ячейки рассчитывается как меньшее из значений ширины или высоты экстента, деленных на 250, где экстент находится в Выходной системе координат, указанной в параметрах среды.
Если размер ячейки задан с использованием числового значения, инструмент будет использовать его непосредственно для выходного растра.
Если размер ячейки задан с использованием набора растровых данных, параметр покажет путь к набору растровых данных вместо значения размера ячейки. Размер ячейки этого набора растровых данных будет использоваться непосредственно в анализе при условии, что пространственная привязка набора данных совпадает с выходной пространственной привязкой. Если пространственная ссылка набора данных отличается, она будет проецироваться на основе выбранного Метода проецирования размера ячейки.
Этот инструмент позволяет использовать объекты в виде 3D зданий (как мультипатчи) в городском пространстве при построении цифровой модели рельефа (ЦМР). Чтобы сделать это, сначала воспользуйтесь этим инструментом для конвертации объектов мультипатч в растр. Затем используйте инструмент Мозаика для построения мозаики из растра зданий и растра ЦМР. Полученный растр высот можно обрабатывать другими растровыми инструментами для решения аналитических проблем в городском пространстве. Например, вы можете запустить инструмент Видимость, чтобы вычислить видимость, или инструменты для работы с солнечным излучением, чтобы определить возможность установки солнечных батарей на крышах городских зданий.
По умолчанию, этот инструмент использует преимущества многоядерных процессоров. Максимальное число использующихся ядер – четыре.
Чтобы использовать меньшее число ядер, настройте параметр среды Коэффициент параллельной обработки.
Параметры
| Подпись | Объяснение | Тип данных |
|---|---|---|
|
Входные объекты-мультипатчи |
Входные объекты мультипатч, которые будут конвертированы в растр. |
Feature Layer |
|
Выходной растр |
Создаваемый выходной набор растровых данных. Он будет иметь тип с плавающей точкой. Если выходной растр не сохраняется в базу геоданных, задайте расширение |
Raster Dataset |
|
Размер выходной ячейки (Дополнительный) |
Размер ячейки выходного растра, который будет создан. Этот параметр может быть задан числовым значениям или получен из имеющегося набора растровых данных. Если размер ячейки не был в явном виде задан как значение параметра, будет использоваться значение размера ячейки, указанное в параметрах среды геообработки, если же и оно не указано, будут использоваться дополнительные правила вычисления размера ячейки на основе входных данных. См. раздел Использование для получения более подробной информации. |
Analysis Cell Size |
|
Методы присвоения значений ячейкам (Дополнительный) |
Определяет, минимальное или максимальное значение Z будет использовано для ячейки, если более одного значения Z выявлено в местоположении центра ячейки, когда из центра ячейки проводится вертикальная линия, пересекающая входные объекты мультипатч.
|
String |
Параметры среды
Автоподтверждение, Размер ячейки, Метод проецирования размера ячейки, Текущая рабочая область, Экстент, Географические преобразования, NoData, Выходное ключевое слово конфигурации, Выходная система координат, Коэффициент параллельной обработки, Метод пересчета, Временная рабочая область, Растр привязки, Размер листа
