Определить стоимостные пути перемещения к назначениям (Инструменты Анализ растра)
Краткая информация
Вычисляет определенные пути между известными источниками и известными пунктами назначения.
Прежние версии:
Этот инструмент является устаревшим и будет удален в будущих версиях.
Инструмент Оптимальный путь как растр предоставляет улучшенную функциональность или производительность.
Иллюстрация
Использование
Этот инструмент портала анализа растров доступен, если вы вошли на портал ArcGIS Enterprise, содержащий ArcGIS Image Server, настроенный на Анализ растров. Когда инструмент запущен, ArcGIS Pro выступает в качестве клиента, а обработка происходит на серверах, интегрированных с ArcGIS Enterprise. Инструмент портала принимает слои с вашего портала в качестве входных данных и создает выходные данные на вашем портале.
Входной растровый слой поддерживает слой с портала, URI или URL сервиса изображений или выходные данные инструмента Создать слой из сервиса изображений. Входным векторным слоем может быть слой с портала или URI или URL сервиса объектов. Этот инструмент не поддерживает локальные растровые данные или слои. Хотя вы можете использовать локальные векторные данные и слои в качестве входных данных для этого инструмента портала, рекомендуется использовать в качестве входных данных слои с вашего портала.
Одним из примеров применения данного инструмента является поиск стоимости перемещения для путешествий в определенные пункты назначения.
Инструмент Определить стоимостные пути перемещения к назначениям строит выходной растр, в котором записан путь или пути с наименьшей стоимостью перемещения из выбранных местоположений до ближайшей ячейки источника по поверхности совокупной стоимости, в терминах стоимостного расстояния.
Обычно необходимо запустить инструмент Вычислить стоимость перемещения перед запуском инструмента Определить пути стоимости перемещения к назначениям для создания сервисов изображений входного стоимостного расстояния и стоимостного направления. Это обязательные входные сервисы изображений для Определить стоимостные пути перемещения к назначениям.
Каждому пути с наименьшей стоимостью присваивается значение, встречающееся в процессе сканирования. Конечной ячейке исходного источника (из которого были получены стоимостное расстояние и направление) стоимостного пути присваивается значение, равное единице, первому пути присваивается значение, равное трем, второму - значение четыре, и так далее. Значение, равное двум, резервируется для объединяемых участков маршрутов, которые являются фрагментами общего оптимального пути.
Когда входные данные объектов назначений представлены сервисом изображений, набор ячеек назначений состоит из всех ячеек во входном сервисе изображений или в векторных данных объектов назначения, которые имеют допустимые значения. Ячейки, имеющие значение NoData, не включаются в набор источников. Нулевое значение рассматривается как истинный адресат.
Если входные данные источника являются сервисом объектов, по умолчанию используется первое доступное корректное поле. Если допустимых полей нет, по умолчанию используется поле ObjectID (например,
OIDилиFID).Если несколько путей сливаются и в дальнейшем идут вместе к источнику по одному маршруту, сегменту, на протяжении которого два пути идут вместе, присваивается значение 2. Объединенному сегменту пути нельзя присвоить значение одного из путей, если этот сегмент принадлежит обоим маршрутам.

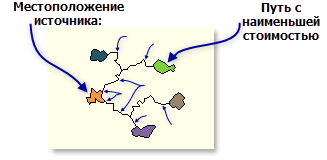

Пример опции Каждая зона с объединенными путями Инструмент Определить стоимостные пути перемещения к назначениям игнорирует параметр среды Размер ячейки и будет использовать размер ячейки Входного растра стоимостного направления для выходного растра. Структура растра направления может сильно измениться, если будет изменено его разрешение. Чтобы избежать ошибок, при использовании этого инструмента не следует устанавливать параметр размера ячейки.
Инструмент Определить стоимостные пути перемещения к назначениям может быть также использован для извлечения пути с наименьшей сопротивляемостью при движении вниз по цифровой модели рельефа (ЦМР). В этом случае используйте ЦМР в качестве Входного растра стоимостного расстояния и выходные данные инструмента Направление стока в качестве Входного растра стоимостного направления. Допустимыми значениями растра направления стока являются 1, 2, 4, 8, 16, 32, 64 и 128, а допустимыми значениями растра обратного направления – от 0 до 360. Оба этих сервиса изображений допустимы.
Если входные данные назначений представляют собой векторные данные, то они должны включать по крайней мере одно корректное поле таблицы атрибутов.
Параметры
| Подпись | Объяснение | Тип данных |
|---|---|---|
|
Входной растр назначений или объекты назначений |
Сервис изображений или сервис объектов, определяющий ячейки, из которых вычисляется путь с наименьшей стоимостью перемещения до источника, расположенного ближе всего по стоимости перемещения. Если входные данные представлены сервисом изображений, они состоят из ячеек, имеющих допустимые значения (нуль является допустимым значением), а остальным ячейкам должно быть присвоено значение NoData. |
Raster Layer; Image Service; Feature Layer; String |
|
Входной растр стоимостного расстояния |
Имя сервиса изображений стоимостного расстояния, используемого для определения пути с наименьшей стоимостью перемещения из местоположений назначений до источника. Растр стоимостного расстояния обычно создается с помощью инструмента Вычислить стоимость перемещения. Растр стоимостного расстояния хранит для каждой ячейки расстояние с минимальной совокупной стоимостью перемещения по поверхности стоимости из каждой ячейки до набора ячеек источников. |
Raster Layer; Image Service; String |
|
Входной растр стоимостного направления |
Имя растра стоимостного направления, используемого для определения пути возвращения к источнику по маршруту с наименьшей стоимостью перемещения. Для каждой ячейки на растре направления значение определяет соседнюю ячейку, которая является следующей ячейкой на пути с наименьшей стоимостью перемещения из ячейки до единственной ячейки источника или набора ячеек источников. |
Raster Layer; Image Service; String |
|
Выходное имя |
Имя выходного сервиса растра путей стоимости перемещения. Имя слоя по умолчанию зависит от имени инструмента и имени входного слоя. Если имя слоя уже используется, появится запрос ввести новое имя. |
String |
|
Поле назначения (Дополнительный) |
Поле в слое назначений, содержащее значения, определяющие каждое назначение. Входной сервис объектов должен содержать по крайней мере одно корректное поле. |
String |
|
Тип пути (Дополнительный) |
Определяет то, как в вычислениях стоимостного пути будут интерпретированы значения и зоны во входных данных объектов назначений.
|
String |
Производные выходные данные
| Подпись | Объяснение | Тип данных |
|---|---|---|
|
Выходной растр |
Выходной растр. |
Raster Layer |
Параметры среды
Информация о лицензировании
- Basic: Требуется ArcGIS Image Server
- Standard: Требуется ArcGIS Image Server
- Advanced: Требуется ArcGIS Image Server
