制定信标放置计划

可用于具有 ArcGIS IPS 扩展模块许可的 ArcGIS 组织。

在蓝牙无调查室内定位系统 (IPS) 部署中，需要创建信标要素；而在基于调查的 IPS 部署中，建议创建信标要素以助于提高定位精度。 精准映射和维护蓝牙信标基础设施的信息有助于优化故障排除工作流，并监控信标部署性能。

可以利用 ArcGIS IPS 信息模型中的 IPS_Beacons 要素类来映射信标。 要创建信标放置计划，您可以采用以下任一方法：

  • 使用“生成信标放置计划”工具。

  • 遵循手动工作流。

使用“生成信标放置计划”工具来制定信标放置计划

**生成信标放置计划**工具根据提供的楼层、墙壁和 IPS 区域，在目标 IPS 信标要素类中创建点要素，从而自动生成优化的信标方案。 要使用此工具生成信标放置计划，请完成以下步骤：

  1. 启动 ArcGIS Pro。

  2. 打开之前为 IPS 创建的地图，或创建一张地图。

  3. 单击功能区上的分析选项卡，然后单击工具。

    将出现地理处理窗格。

  4. 在地理处理窗格中单击工具箱选项卡。

  5. 展开室内定位工具，然后单击生成信标放置计划。

    生成信标放置计划工具会在地理处理窗格中打开。

  6. 单击目标 IPS 信标要素下拉箭头，或单击浏览 ，然后选择要创建计划的目标 IPS 信标要素类。

  7. 单击楼层要素下拉箭头或单击浏览 ，然后选择 Levels 要素类。

    要素类与 Indoors 模型中的 Levels 要素类相对应，表示设施点中各个楼层的范围。 如果您不是 ArcGIS Indoors 用户，可以使用创建 IPS 数据模型工具创建 Levels 要素类。

  8. 单击 IPS 区域要素下拉箭头，或单击浏览 ，然后选择表示要启用 ArcGIS IPS 的区域的面要素类。

    了解有关创建 IPS 区域要素的详细信息

  9. 单击墙壁要素下拉箭头或单击浏览按钮 ，然后选择 Wall 要素类。

    了解有关创建墙壁要素的详细信息

  10. 根据您的信标配置，调整 1 米（3.2 英尺）处的 RSSI 参数值。

  11. 单击运行。

手动创建信标放置计划

如果您希望进一步控制信标放置或需要自定义计划，可以手动创建信标放置计划。

蓝牙信号数量和强度在定位精度中至关重要。 少于 4 个信号会导致定位精度不稳定，而超过 20 个信号后精度的提升则逐渐变小。 通常，每个定位点 10 个信号可实现最佳效果。

为优化信号覆盖和强度，建议遵循以下原则：

注:

这些指导适用于典型的办公环境，信标传输功率约为 -81 dBm。 如果环境特殊或信标配置不同，请联系 Esri 专业服务获取详细指导。

  • 信标间距 - 将信标间隔设置为 10 到 15 米（30 到 50 英尺），可以确保信号有足够的重叠，同时避免信号过于密集。

  • 廊道布局 - 在廊道内，以之字形方式沿路径布置信标。 这种布局有助于使信号更均匀分布，减少盲区并保证整体廊道的覆盖稳定性。

  • 开放区域布局 - 在开放空间中，将信标放置在房间周围。 如果房间宽度超过 30 米（100 英尺），在房间中央安装其他信标，采用规则的格网布局排列，数量在环境允许的范围内。 此布局有助于保持整个空间内的覆盖范围一致并尽可能减少死区。 要验证覆盖范围，可通过通用信标扫描应用程序或信标供应商提供的应用程序（如果可用）。

  • 墙壁与信号重叠 - 如果设施点有轻质墙壁（如石膏板、玻璃或木墙），请注意信标在墙的两侧的放置。 放置在这些墙两侧的信标如果距离太近，可能会导致信号过度重叠，并可能超过单点推荐的信号数量最大值，即 20 个信号。

  • 墙体捕捉 - 使用 ArcGIS Pro 中的捕捉工具将信标精确定位在墙边界上。 这样可确保信标正确地放置在墙的边缘，而不会错误地放置在墙体面内部。 正确的对齐对于信号传播算法的正常运行至关重要。

要创建信标放置计划，请完成以下步骤：

  1. 启动 ArcGIS Pro。

  2. 打开之前为 IPS 创建的地图，或创建一张地图。

  3. 将 IPS_Beacons 要素类添加到地图中。

  4. 将设施的墙体要素类添加到地图中。

  5. 或者，将地图和图层配置为楼层感知型。

    注:

    对于多楼层环境，建议这样做，因为它可以使用楼层过滤器来按楼层可视化和修改数据。

  6. 在编辑选项卡的要素组中，单击创建 。

    随即显示创建要素窗格并列出为活动地图定义的要素模板。

  7. 在创建要素窗格中，单击 IPS_Beacons 要素模板。

    IPS_Beacons 模板将展开，其中显示工具选项板。

  8. 在 IPS_Beacons 模板中，单击打开活动模板窗格 。

    将显示 IPS_Beacons 模板的工具选项板和要素属性表。

  9. 在活动模板窗格中，将 LEVEL_ID 字段值设置为正在规划信标的楼层。

  10. 在创建要素窗格中，单击点 创建点要素。

  11. 按照计划指南，在墙壁边界上创建信标要素。

    可通过在墙壁边界上创建信标要素确保 GIS 实施遵循信标在墙壁上的真实部署。 不要在墙壁面内创建或放置信标要素。 如有必要，使用捕捉确保精确放置信标。

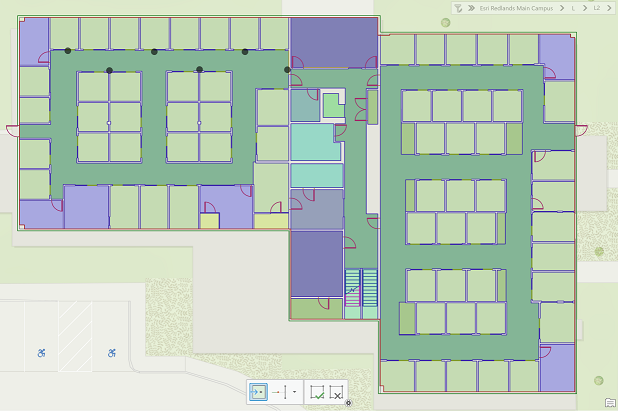

    在墙壁边界上创建信标要素。

  12. 在管理编辑内容组中，单击保存，来保存编辑内容。

  13. 使用楼层过滤器选择您希望规划信标放置的下一个楼层，并重复步骤 3 到 10 创建该楼层的信标放置计划。
