追踪网络词汇
追踪网络的基本术语连同其描述一并列出。
分析
分析是使用追踪网络拓扑回答问题或解决问题的过程。 例如，使用 Trace Network 追踪 回答拓扑问题或使用 网络逻辑示意图 创建逻辑网络的逻辑示意图表示。
复杂边
与 简单边 相似，复杂边允许资源从边的一端进入并从另一端退出；但是，它也允许资源沿边要素流入或流出，而无需对边进行物理分割。 复杂边支持此行为是因为它们允许建立 中跨连通性 。
例如，代表完全开发路径的步道网络中的 5 类步道可能作为网络中的单个复杂边存在，其中多个步道沿其延伸方向通过代表路径起点位置的中跨交汇点连接。 这些交汇点已连接，不会分割边。
条件障碍
条件障碍是一个表达式，用于在分析期间动态设置障碍。 表达式基于 网络属性 ；例如，使用河网中的人工路径在任意河段停止追踪。 当要素满足表达式中设置的条件时，追踪操作将无法延续到下一个要素。
了解有关 条件障碍 的详细信息。
冲突
当在两个版本中编辑相同的要素或拓扑相关的要素时， 分支版本化 中会出现冲突。 如果将版本之一中的编辑内容发布到默认版本并对第二个版本进行协调，则对于在两个版本中均发生修改的所有要素，将出现冲突。 由于不清楚要素类的哪个表示有效，因此用户或进程必须解决冲突才能优先使用编辑版本或目标（默认）版本。
了解有关如何 管理分支版本冲突 的详细信息。
连通性
连通性用于描述两个要素视为通过基于几何重叠的连通性相连时所处的状态。 当通过共享端点、折点或点（常见的 x、y 和 z 值）连接要素时，这些要素具有隐式连通性。
例如，置于水管末端的水泵与水管具有隐式连通性，因为位置共享。
数据库追踪网络所有者
如果使用存储在企业级地理数据库中的追踪网络，则追踪网络数据集有两个所有者：数据库所有者和 门户所有者 。
数据库追踪网络所有者由创建追踪网络时数据源中使用的数据库用户所决定。 如果要发布任务，则必须以数据库追踪网络所有者的身份访问追踪网络。
定义查询
定义查询可用于通过按图层过滤要从数据集中检索的要素，定义要使用的图层要素子集。 这意味着定义查询不仅会影响绘图，还会影响图层属性表中显示的要素，且可以通过地理处理工具进行选择、标注、标识和处理。
了解如何 使用定义查询过滤要素 的详细信息。
逻辑示意图模板
使用 网络逻辑示意图 时，逻辑示意图模板中包含逻辑示意图规则、布局和图层的定义。 也就是说，它包含用于定义即将生成的网络逻辑示意图的内容（规则和布局定义）和表示形式（逻辑示意图图层定义）的配置属性。
脏区
脏区 会在地图上为您标记出修改过但在网络拓扑中已过期的要素。 将其用作视觉提示，以显示必须进行验证的区域从而维护网络拓扑。 验证网络拓扑时，脏区会被清除。
例如，在地图内构建代表通道的新线时，会创建可以在该要素周围看见的新脏区。
边元素
追踪网络将由交汇点和边元素的逻辑网络组成。 边元素包括追踪网络中边（或线）要素的逻辑组成部分。 复杂边 要素与网络拓扑中的一组边元素相关联。

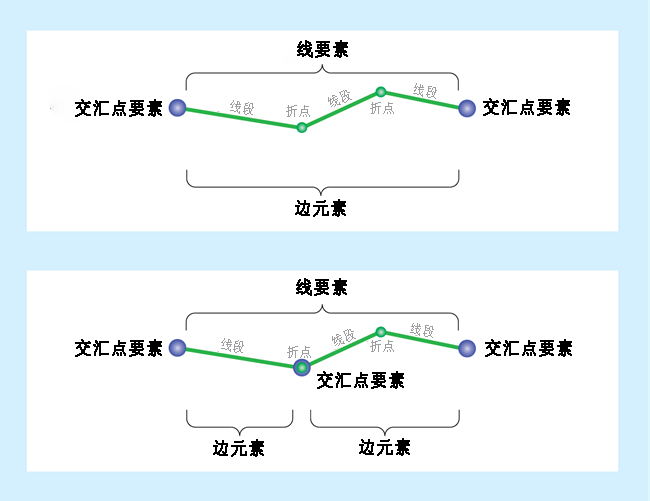

例如，由单个线要素表示的河段可以由多边元素组成。 在下面的示例中，向复杂边添加具有 中跨连通性 的交汇点时会创建由多个边元素组成的单个线（或边）要素。
企业部署
企业部署是采用企业级地理数据库以从 ArcGIS Enterprise 发布、编辑和使用服务的追踪网络的主部署模式。 此基于服务的架构允许多用户访问以及跨所有平台（桌面、移动和 web）共享追踪网络。
了解有关使用文件和移动地理数据库的备用 单用户部署 模式的详细信息。
要素障碍
通过指定在配置追踪时用作障碍的要素来创建要素障碍。 创建要素障碍时，将使用 追踪 窗格在地图中创建重叠点，用于表示追踪障碍的位置。 尽管任何网络要素都可以用作要素障碍，但是在追踪事件期间可以选择上述要素。
了解有关 要素障碍 的详细信息。
函数障碍
函数障碍可根据是否满足函数条件来定义追踪范围。 函数障碍可用于执行以下操作：限制追踪距离起点的行程或设置停止追踪的最大值。
例如，所经过的每条线的长度和为所经过的总距离。 添加 函数可以用来设置最大值，并且当行驶的总长度达到指定的值时，追踪将停止。
了解有关 函数障碍 的详细信息。
几何重叠
如果两个或多个要素存在于相同的 x、y 和 z 位置，则它们为几何重叠。 这也称为隐式 连通性 。
例如，有时，要素会占据相同的 x 和 y 位置。 在相同的 x 和 y 位置分配 z 值要素有助于确保要素不发生几何重叠。
地图视图
地图视图会显示追踪网络的制图显示。 执行编辑后， 脏区 会出现在地图上，显示 网络拓扑 不处于当前状态的位置。
跨距中点连接
将网络要素连接到用作 复杂边 要素的线时，您可以在线的端点或中跨折点处进行连接。 这将在要素上建立中跨连通性。 与简单边一样，复杂边在其端点处始终至少连接两个交汇点，但它们也可以沿其延伸方向连接到其他交汇点。
如果在复杂边的中跨处捕捉了新的交汇点，则该复杂边仍是单个要素。 捕捉该交汇点会在逻辑上分割复杂边，例如，如果在连接该交汇点之前该复杂边对应于逻辑网络中的一个边元素，则现在它将对应于两个 边元素 。
指定追踪配置
指定追踪配置是已创建的追踪配置，这些配置可在 ArcGIS Pro 中重用或通过可在 Web 和外业应用程序中使用的 Web 地图在组织内共享。 通过这些配置，您可以在追踪网络内存储复杂的追踪，从而简化与追踪相关的用户体验。
网络属性
网络属性与网络中要素上的属性相关联。 在追踪期间评估要素属性时，网络属性来源于要素属性并在网络拓扑内部缓存，从而起到提高性能的作用。 每当您 验证 网络拓扑时，存储为地图中要素属性的值会反映在关联网络属性中或在其中更新。
例如，路径表面类型可以定义为网络属性，以限制未铺砌路径上的遍历性。
网络逻辑示意图
网络逻辑示意图利用可视化技术将追踪网络中的要素进行符号制图表达。 此简化的网络逻辑示意图可用于各种类型的工程分析。 这些称为逻辑示意图表示或逻辑示意图，它们应用用户指定的算法来折叠不必要的要素，并在网络的工程师视图中突出显示关键要素。 网络逻辑示意图也可以显示追踪分析的结果。
网络拓扑
拓扑是追踪网络中的点和线要素共享几何的方式的排列布置。 网络拓扑可根据逻辑连通性实现要素的追踪分析和快速检索。 在追踪网络上进行编辑时，网络拓扑受影响的部分会显示为脏区，用以指示网络拓扑与编辑的要素不匹配。 网络拓扑可实现网络要素的追踪分析和快速检索。 验证网络拓扑操作会更新进行编辑的区域中的要素，以确保追踪结果准确。
要了解详细信息，请参阅 网络拓扑 。
门户追踪网络所有者
如果使用存储在企业级地理数据库中的追踪网络，则追踪网络数据集有两个所有者： 数据库所有者 和门户所有者。
创建追踪网络时的活动门户用户将作为门户数据集所有者。 门户追踪网络所有者必须满足某些要求和先决条件。 登录门户追踪网络所有者是某些管理任务和发布追踪网络图层的先决条件。 需要与门户追踪网络所有者进行活动门户连接的工具在使用说明中列出了此要求。
预置模板
预置模板可以快速放置复杂的要素集合。 预置模板是核心 ArcGIS Pro 编辑框架的一部分。
简单边
简单边允许资源从边的一端进入，从边的另一端退出。 资源不能被沿着简单边抽取或退出；它只能在其端点处保留边。 一个简单边的示例是水文网络中的一阶流。 一阶流可以馈送其他流，但本身不能具有支流。 简单边将始终连接到两个交汇点，各端点一个交汇点，并且不支持中跨连通性。
单用户部署
单用户部署是存储在文件或移动地理数据库中的追踪网络的备用部署模式。 针对只读操作启用并发访问后， 移动地理数据库 和 文件地理数据库的要素数据集级别 的锁定进程可防止由多位用户进行编辑。
了解有关在企业级地理数据库上将 企业部署 用于追踪网络的详细信息。
系统交汇点
系统交汇点为系统提供的只读网络要素，当没有用户定义的交汇点时，该要素位于网络 边元素 的端点。 可在初始启用网络拓扑期间或通过验证网络拓扑生成系统交汇点。
在某些情况下会创建系统交汇点：
端点处没有用户定义交汇点的单个边元素
共享一个端点的两个边元素，并且没有连接它们的用户定义交汇点
追踪分析
使用网络完成的常见分析类型包括追踪。 通过追踪分析，您可以识别连接到源的每个网络要素，或查找选定点上游或下游的所有要素。
追踪分析的示例是最短路径追踪、上溯追踪、下溯追踪和已连接追踪。
追踪网络
追踪网络将一组相连的边、交汇点或这两者与 网络属性 （也称为网络权重）结合使用，以对通过网络的资源流进行建模。 要素数据集中的要素类提供了用于创建追踪网络的源交汇点和边。 追踪网络内的连通性基于用作数据源的要素的几何重叠 (x,y,z)，并将在 启用 网络拓扑时建立。
可遍历性
追踪网络中有两个相关概念：连通性和可遍历性。 连通性 用于描述资源流（自来水、天然气等）的可能范围，而可遍历性根据可以阻碍流动的设备或过滤器障碍的当前状态，描述资源流的实际范围。
为了说明此概念，水系统可以具有多个连接管道，但是闭合阀门会断开水传递区域之间的连接，并充当障碍以限制资源流动和约束网络中的可遍历性。
