重新对齐路径

需具备位置参考许可方可使用。

在道路的生命期内，路径几何和长度可能发生变化。 将更新现有路径部分，并添加其他路径。 一些重大变化（例如环境问题或维修工作）可能需要更新路径几何形状和长度。

ArcGIS Roads and Highways 使用中心线进行重新对齐。 使用重新对齐路径工具可重新对齐单条路径或属于同一条线的多条相邻路径。

用于重新对齐路径的中心线要素可以是中心线要素类中的现有要素，可以数字化为中心线要素类（使用航空像片或其他底图进行指导），从其他要素类复制并粘贴，或从 CAD 文件或其他 ArcGIS 支持的数据源导入。

Beta：

可使用 ArcGIS Pro 助手（测试版）执行路径重新对齐并指导您完成工作流。

下表描述了在重新对齐路径工具中使用的参数：

变量	连续测量网络
网络	路径所在的网络
生效日期	在地面上进行重新对齐的日期
源路径：路径 ID	进行重新对齐的路径
源路径：测量始于	源路径上重新对齐开始处的测量值，通过绿点显示
源路径：测量止于	源路径上重新对齐结束处的测量值，通过红点显示
重新对齐路径：测量始于	已重新对齐部分的起始测量值
重新对齐路径：测量止于	已重新对齐部分的终止测量值

路径重新对齐情景

在下面的示例中，路径 (RouteXYZ) 在重新对齐之前的起始测量值为 0，终止测量值为 30。 已重新对齐的部分的测量值为 10 到 20。

路径 ID	RouteXYZ
测量始于	10
测量止于	20
下游重新校准	是

重新对齐后，重新对齐部分的测量值为 10 至 35，而整条路径的测量值为 0 到 45。

路径 ID	RouteXYZ
测量始于	10
测量止于	35

复杂路径重新对齐方案

以下说明了包括环形、棒棒糖、带间隙、分支和无限路径的复杂路径重新对齐方案。

环形路径重新对齐

将重新对齐从路径测量值 0 到测量值 4，即从路径起点到中间位置。 在下面的示例中，RouteX 在重新对齐之前的起始测量值为 0，终止测量值为 12。

如果已进行下游重新校准，则重新对齐会导致 RouteX 的起始测量值为 0，终止测量值为 17.5。

棒棒糖路径重新对齐

将重新对齐从 RouteX 测量值 8 到测量值 15。 在下面的示例中，RouteX 在重新对齐之前的起始测量值为 0，终止测量值为 15：

由于将从中间到终点进行重新对齐，因此不会应用下游重新校准。 RouteX 将从起始测量值 0 到终止测量值 17 进行重新对齐。

带间隙路径重新对齐

在下面的示例中，间隙路径 (RouteX) 在重新对齐之前的起始测量值为 0，终止测量值为 4。 路径测量值 1 至测量值 3 的部分将重新对齐，即路径的中间位置。

如果已进行下游重新校准，则重新对齐会导致 RouteX 的起始测量值为 0，终止测量值为 12。

无限路径重新对齐

在下面的示例中，路径 (RouteX) 在重新对齐之前的起始测量值为 0，终止测量值为 24。 路径测量值 7 至测量值 11 的部分将重新对齐，即路径的中间位置。

如果已进行下游重新校准，则 RouteX 的起始测量值为 0，终止测量值为 26。

路径重新对齐工作流

要重新对齐路径，请完成以下步骤：

注:

在编辑路径时，需遵循间隙校准规则。

1. 向地图添加中心线和网络要素类。

   或者，可以打开存在中心线和网络要素类的地图。

   注:

   必须通过要素服务编辑分支版本化网络，包括使用用户生成的路径 ID 配置的所有网络。

2. 放大到要重新对齐路径的位置。

3. 在位置参考选项卡的路径组中，单击重新对齐 。

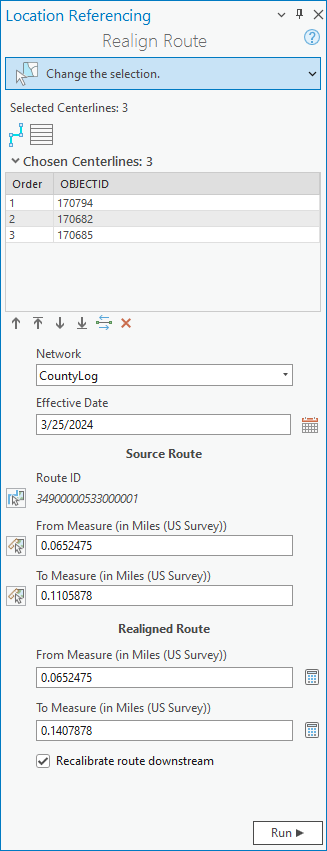

   重新对齐路径窗格随即出现，并显示默认激活的按矩形选择选项 。

4. 在新路径位置按矩形选择一条或多条中心线。

   您还可以单击选择一条或多条中心线下拉箭头并选择其他选择工具之一：按多边形选择 、按套索选择 、按圆选择 、按线选择 或按轨迹选择 。

   或者，通过执行以下任一操作，可以使用地图选项卡上的交互式选择工具：

   所选中心线在地图上高亮显示，并且重新对齐路径窗格中将显示允许选择一条或多条中心线按钮 。 将在表上方显示选定中心线计数。

   注:

   • 中心线的数字化方向（由选定中心线上的箭头方向表示）还决定了增加测量校准的方向。 可以使用反转中心线方向按钮 反转选定中心线的方向。 这将导致在内存中翻转中心线方向（此方向变化不是永久的）。

   • 重新对其路径后，您可以使中心线保持选中状态。

   • 如果将中心线创建为曲线，则此工具会将曲线转换为增密折线要素。

5. 单击允许选择一条或多条中心线 。

   重新对齐路径窗格中随即显示一个表，其中每个选定中心线在与选择顺序对应的编号行中显示。 选定中心线在地图中进行编号并高亮显示。 计数显示在表上方。



6. 或者，从顺序列中选择一行或多行，然后使用表格下方的按钮以更改中心线选择顺序。 您也可以拖动行以更改顺序。

   还会在地图上显示表选择顺序更改。

   中心线表中的可用工具

   工具	工具名称	工具描述
   	允许选择一条或多条中心线	允许在地图上选择中心线并在表中按选择顺序进行显示。 使用表下方的移动按钮或拖动行以对选定中心线重新排序。
   	清除当前已选择的中心线	清除选定中心线并保持选定状态。 可在单击此按钮后重新选择，或再次单击允许选择一条或多条中心线按钮 。
   	向上移动选定中心线	将一条或多条选定中心线在表顺序中上移一行。
   	将选定中心线移至顶部	将一条或多条中心线移至表顺序顶部。
   	向下移动选定中心线	将一条或多条中心线在表顺序中下移一行。
   	将选定中心线移至底部	将一条或多条中心线移至表顺序底部。
   	翻转中心线的方向	反转选定中心线的方向。 这将导致内存中翻转中心线方向，并且方向变化不是永久的。
   	移除选定中心线	从表顺序中移除选定中心线但保持其选中状态。

   提示：

   要在中心线表中更改显示字段，请在内容窗格中右键单击中心线要素类，然后从快捷菜单中选择属性。 在图层属性对话框中，单击显示选项卡，然后单击显示字段下拉箭头更改其值。 在先前图像中，显示字段为 OBJECTID。

7. 在重新对齐路径窗格中，选择要在其中重新对齐路径的网络。

   注:

   要使用要素服务进行编辑，LRS 网络必须使用线性参考和版本管理功能进行发布。

8. 单击生效日期下拉箭头，然后选择编辑日期。

   提示：

   您还可以提供日期或双击空白生效日期文本框插入当前日期。

9. 或者，如果中心线未接触路径，则使用选择器填充路径始于名称、路径止于名称、测量始于和测量止于参数。

   如果中心线接触路径，则源路径部分中的路径始于名称、测量始于、路径止于名称和测量止于参数将自动填充。

   提示：

   • 单击从地图中选择路径 或从地图中选择测量值 后，可以将鼠标悬停在路径上以查看指针位置处的路径和测量值。

   • 如果地图上的编辑位置仅存在一条适用的路径，请单击以将其选中。 如果多条路径适用，请单击位置并从选择路径对话框选择其中一条适用路径。

   注:

   • 如果显示了有关获取锁或协调的消息，则将启用冲突预防。

   • 选择路径后，如果路径锁定已被活动用户在不同版本中获取，且其可释放状态值为 Yes，则工具将尝试释放该路径锁定。

10. 或者，提供开始测量值。

    重新对齐路径部分中的测量始于值将自动填充。 建议的起始测量值为中心线起点与源路径接触的位置的测量值。

11. 或者，提供终止测量值。

    重新对齐路径部分中的测量止于值将自动填充。

    注:

    • 计算中心线的几何长度时，将考虑 z 值。

    • 中心线和路径支持 z 值。

12. 单击运行。

    将重新对齐路径。

    注:

    如果路径编辑将导致在路径上引入一个或多个物理间隙，则将在运行工具之前显示一条提示。 如果您不打算创建带间隙的路径，请单击否并编辑数字化中心线，以防在编辑路径过程中生成间隙。

    要防止未计划的中心线，可在活动地图中启用捕捉，或使用编辑选项卡的捕捉组中的捕捉按钮 。
