LAS 转多点 (3D Analyst 工具)

汇总

使用一个或多个激光雷达文件创建多点要素。

插图

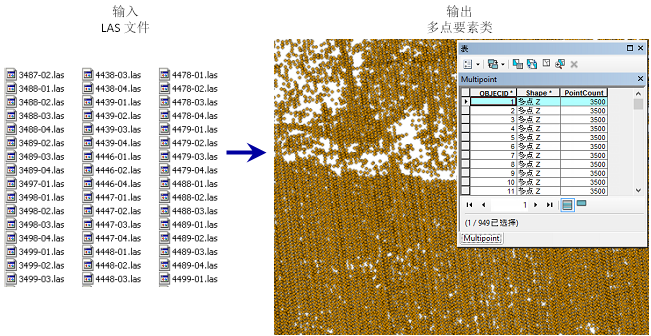

LAS 转多点工具图示

用法

此工具支持 1.0 到 1.4 版本的 ZLAS 和 LAS 文件。
LAS 数据集的图层和目录属性中提供的类代码标注反映了 ASPRS LAS 1.4 规范中概述的类别名称。该分类方案适用于航空激光雷达测量，包括以下内容：
- 与预定义对象关联的类，例如，2 表示地面
- 其值未定义但保留以供 ASPRS 后续使用的类
- 可以分配给任何其他对象的类
LAS 数据集图层的点过滤器、交互式编辑选项和默认符号系统标注反映了 LAS 格式规范的类代码标注。

了解有关激光雷达点分类的详细信息。
LAS 格式支持存储为每个激光雷达点预定义的大量属性。如果您不知道哪些属性可用于给定的 LAS 文件集合，请考虑使用 LAS 数据集来查看 LAS 文件属性。
将多个 LAS 属性加载到 Oracle 数据库时，必须确保参数 attribute_binary 的所有 DBTUNE 关键字均设置为使用二进制大对象 (BLOB)，而不是 LONGRAW。这是因为 LAS 属性已作为 BLOB 加载，而 Oracle 不支持 LONGRAW 表中存在多个 BLOB。如需帮助，请联系 Oracle 数据库管理员。

标注	说明	数据类型
输入	将要导入到多点要素类中的 LAS 或 ZLAS 文件。如果指定了文件夹，则将导入位于该文件夹中的所有 LAS 文件。在地理处理窗格中，还可以指定文件夹作为输入，具体方法如下：在文件资源管理器中选择文件夹，然后将其拖动到参数的输入框上。	Folder; File
输出要素类	将生成的要素类。	Feature Class
平均点间距	一个或多个输入文件中点之间的平均 2D 距离。此距离可以是一个近似值。如果以不同的密度对区域进行采样，应指定较小的间距。所提供的值需要使用输出坐标系的投影单位。	Double
类代码（可选）	将用作 LAS 数据点查询过滤器的类代码。有效值范围为 0 到 255。默认情况下，不使用过滤器。	Long
返回值（可选）	将用于过滤已导入到多点要素中的 LAS 点的返回值。所有回波—任意回波第 1 个回波—1 第 2 个回波—2 第 3 个回波—3 第 4 个回波—4 第 5 个回波—5 第 6 个回波—6 第 7 个回波—7 第 8 个回波—8 最后回波—最后回波	String
输入属性名称（可选）	LAS 点属性，其值将存储在输出的属性表的二进制大对象 (BLOB) 字段中。如果所生成的要素将参与 terrain 数据集，则已存储的属性可用于对 terrain 进行符号化。名称列表示将用于存储指定属性的字段的名称。支持的 LAS 属性如下：值表列： Keyword—The LAS point properties whose values will be stored in binary large object (BLOB) fields in the attribute table of the output. Intensity—The intensity property will be stored. Return number—The return number property will be stored. Number of returns per pulse—The number of returns per pulse property will be stored. Scan direction flag—The scan direction flag property will be stored. Edge of flightline—The edge of flightline property will be stored. Classification—The classification property will be stored. Scan angle rank—The scan angle rank property will be stored. File marker—The file marker property will be stored. User data value—The user data value property will be stored. GPS time—The GPS time property will be stored. Red band—The red band property will be stored. Green band—The green band property will be stored. Blue band—The blue band property will be stored. Name—The name of the field that will be used to store the specified attributes.	Value Table
坐标系（可选）	输入 LAS 文件的坐标系。	Coordinate System
文件后缀（可选）	将从输入文件夹导入的文件的后缀。将文件夹指定为输入时，此参数为必填项。	String
Z 因子（可选）	Z 值将乘上的系数。此值通常用于转换 z 线性单位来匹配 x,y 线性单位。默认值为 1，此时高程值保持不变。如果输入表面的空间参考具有已指定线性单位的 z 基准面，则此参数不可用。	Double
包括子文件夹（可选）	当所选输入文件夹中的子文件夹含有数据时，扫描子文件夹。为目录结构中包含的每个文件生成一行输出要素类。选中—位于输入文件夹子目录中的所有 LAS 文件将转换为多点要素。未选中—只有在输入文件夹中找到的 LAS 文件将转换为多点要素。这是默认设置。	Boolean

arcpy.3d.LASToMultipoint(input, out_feature_class, average_point_spacing, {class_code}, {return}, {attribute}, {input_coordinate_system}, {file_suffix}, {z_factor}, {folder_recursion})

名称	说明	数据类型
input [input,...]	将要导入到多点要素类中的 LAS 或 ZLAS 文件。如果指定了文件夹，则将导入位于该文件夹中的所有 LAS 文件。在地理处理窗格中，还可以指定文件夹作为输入，具体方法如下：在文件资源管理器中选择文件夹，然后将其拖动到参数的输入框上。	Folder; File
out_feature_class	将生成的要素类。	Feature Class
average_point_spacing	一个或多个输入文件中点之间的平均 2D 距离。此距离可以是一个近似值。如果以不同的密度对区域进行采样，应指定较小的间距。所提供的值需要使用输出坐标系的投影单位。	Double
class_code [class_code,...] （可选）	将用作 LAS 数据点查询过滤器的类代码。有效值范围为 0 到 255。默认情况下，不使用过滤器。	Long
return [return,...] （可选）	将用于过滤已导入到多点要素中的 LAS 点的返回值。 `ANY_RETURNS`—任意回波 `1`—1 `2`—2 `3`—3 `4`—4 `5`—5 `6`—6 `7`—7 `8`—8 `LAST_RETURNS`—最后回波	String
attribute [[keyword, name],...] （可选）	LAS 点属性，其值将存储在输出的属性表的二进制大对象 (BLOB) 字段中。如果所生成的要素将参与 terrain 数据集，则已存储的属性可用于对 terrain 进行符号化。名称列表示将用于存储指定属性的字段的名称。支持的 LAS 属性如下：值表列： `Keyword`—The LAS point properties whose values will be stored in binary large object (BLOB) fields in the attribute table of the output. `INTENSITY`—The intensity property will be stored. `RETURN_NUMBER`—The return number property will be stored. `NUMBER_OF_RETURNS`—The number of returns per pulse property will be stored. `SCAN_DIRECTION_FLAG`—The scan direction flag property will be stored. `EDGE_OF_FLIGHTLINE`—The edge of flightline property will be stored. `CLASSIFICATION`—The classification property will be stored. `SCAN_ANGLE_RANK`—The scan angle rank property will be stored. `FILE_MARKER`—The file marker property will be stored. `USER_BIT_FIELD`—The user data value property will be stored. `GPS_TIME`—The GPS time property will be stored. `COLOR_RED`—The red band property will be stored. `COLOR_GREEN`—The green band property will be stored. `COLOR_BLUE`—The blue band property will be stored. `Name`—The name of the field that will be used to store the specified attributes.	Value Table
input_coordinate_system （可选）	输入 LAS 文件的坐标系。	Coordinate System
file_suffix （可选）	将从输入文件夹导入的文件的后缀。将文件夹指定为输入时，此参数为必填项。	String
z_factor （可选）	Z 值将乘上的系数。此值通常用于转换 z 线性单位来匹配 x,y 线性单位。默认值为 1，此时高程值保持不变。如果输入表面的空间参考具有已指定线性单位的 z 基准面，则此参数不可用。	Double
folder_recursion （可选）	当所选输入文件夹中的子文件夹含有数据时，扫描子文件夹。为目录结构中包含的每个文件生成一行输出要素类。 `RECURSION`—位于输入文件夹子目录中的所有 LAS 文件将转换为多点要素。 `NO_RECURSION`—只有在输入文件夹中找到的 LAS 文件将转换为多点要素。这是默认设置。	Boolean

代码示例

LASToMultipoint 示例 1（Python 窗口）

下面的示例演示了如何在 Python 窗口中使用此工具：

arcpy.env.workspace = "C:/data"
arcpy.ddd.LASToMultipoint("001.las", "Test.gdb/feature_dataset/sample_1", 1.5,
                        "2", "ANY_RETURNS", "INTENSITY", "Coordinate Systems"\
                        "/Projected Coordinate Systems/UTM/NAD 1983/NAD 1983 "\
                        "UTM Zone 17N.prj", "las", 1)

LASToMultipoint 示例 2（独立脚本）

下面的示例演示了如何在独立 Python 脚本中使用此工具：

'''****************************************************************************
Name: Define Data Boundary of LAS File
Description: This script demonstrates how to delineate data boundaries of
             LAS files with irregularly clustered points. It is intended for
             use as a script tool with one input LAS file.
****************************************************************************'''
# Import system modules
import arcpy

# Set local variables
inLas = arcpy.GetParameterAsText(0)  # input LAS file
ptSpacing = arcpy.GetParameterAsText(1)  # LAS point spacing
classCode = arcpy.GetParameterAsText(2)  # List of integers
returnValue = arcpy.GetParameterAsText(3)  # List of strings
outTin = arcpy.GetParameterAsText(4)  # TIN created to delineate data area
outBoundary = arcpy.GetParameterAsText(5)  # Polygon boundary file

try:
    # Run LASToMultipoint
    lasMP = arcpy.CreateUniqueName('lasMultipoint', 'in_memory')
    arcpy.ddd.LASToMultipoint(inLas, LasMP, ptSpacing, class_code,
                             "ANY_RETURNS", "", sr, inFormat, zfactor)
    # Run CreateTin
    arcpy.ddd.CreateTin(outTin, sr, "{0} Shape.Z masspoints"\
                       .format(lasMP), "Delaunay")
    # Run CopyTin
    arcpy.ddd.CopyTin(outTin, "{0}_copy".format(outTin))
    # Run DelineateTinDataArea
    maxEdge = ptSpacing * 4
    arcpy.ddd.DelineateTinDataArea(outTin, maxEdge, "PERIMETER_ONLY")
    # Run TinDomain
    arcpy.ddd.TinDomain(outTin, outBoundary, "POLYGON")

except arcpy.ExecuteError:
    print(arcpy.GetMessages())
except Exception as err:
    print(err)

环境

当前工作空间, 输出坐标系, 地理变换, 范围, XY 分辨率, XY 容差, Z 分辨率, Z 容差, 输出配置关键字, 自动提交, 输出 XY 值域, 输出 Z 值域

许可信息

基本: 需要 3D Analyst
标准: 需要 3D Analyst
高级: 需要 3D Analyst
