在 3D 模式下显示时空立方体 (时空模式挖掘工具)

汇总

显示使用 时空模式挖掘 工具创建并存储在 netCDF 时空立方体中的变量。 该工具的输出是根据指定变量和专题进行唯一渲染的三维制图表达。

注:

为了获得最佳可视化体验，请使用 创建时空立方体图层 工具来创建时空立方体图层。 该图层将显示时空立方体数据并激活时空立方体功能区，以便在 3D 场景中以交互方式可视化变量和分析结果。

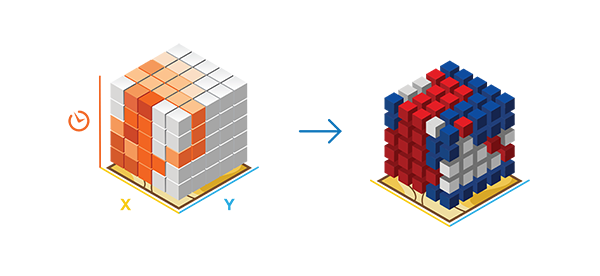

插图

用法

• 此工具接受由 时空模式挖掘工具箱 中的各种工具创建的 netCDF 文件。

  了解有关创建时空立方体的详细信息

• 显示主题参数的值选项允许您查看与立方体的聚合或创建过程相关的原始数值。

• 如果已对特定变量运行 新兴热点分析 工具，则显示主题参数将显示热点和冷点结果选项。 根据运行于新兴时空热点分析中的时空热点分析，本专题将为您展示每个立方图格的统计显著性。

• 如果已对特定变量运行 局部异常值分析 工具，则显示主题参数将显示聚类和异常值结果选项。 根据在局部异常值分析中运行的分析，本主题将展示为每个统计显著性立方图格分配的结果类型。

• 如果已对特定变量运行 时间序列预测 工具，则显示主题参数将显示预测结果选项。 该主题将显示每个位置的时间序列以及预测的时间步。 每个时间步的拟合值均另存为单独的字段。 对于由 基于森林的预测 或 指数平滑预测 工具创建的立方体，置信区间的上下限均另存为单独的字段。 此外，对于由指数平滑预测工具创建的立方体，其级别、趋势和季节性组件均另存为单独的字段。 这些属性可以使用符号系统在地图中显示。

  如果输入时空立方体是使用预测时空立方体上的 子集化时空立方体 工具创建的，则预测结果选项将不可用。

  如果在时间序列预测工具中指定了 异常值选项 参数值，则时间序列异常值结果选项也将可用。

• 如果已对特定变量运行 变化点检测 工具，则显示主题参数将显示时间序列变化点选项。 此主题显示每个时间步长是否是一个变化点，以及当前和上一个时间步长的均值或标准差的估计值。

• 对于使用 从已定义位置创建时空立方体 工具创建，并经过时间聚合处理的立方体，显示主题参数提供时间聚合计数选项，用于可视化聚合到每个时空单元中的记录数量。

• 时间序列图表将作为此工具输出的一部分进行创建。 如果显示主题参数设置为热点和冷点结果，则会为每个位置绘制随时间变化的 z 得分。 对于所有其他显示主题，则会随时间发展绘制每个位置的立方体变量参数值。 这些图表将添加到输出要素类下的内容窗格中。

• 如果聚合了汇总字段或变量值，则可以将估算立方图格值可视化，以便您了解哪些立方图格是根据 通过聚合点创建时空立方体 或 通过已定义位置创建时空立方体 工具中的规范所估算的。

• 由于时间在可视化时空立方体过程中用作垂直轴，因此地面上所有位置的准确插值必须位于同一高程。 这样，所有时间步长间隔的起始基础均相同。 要执行此操作，请关闭内容窗格的高程表面组中显示的所有地面图层。 这将关闭默认高程服务。

  注:

  下次添加新场景值时，将再次填充默认表面。

• 如果未绘制数据，则需要清除 可见性范围限制，可以通过在内容窗格中选择新图层，单击外观选项卡并单击清除限制按钮来执行此操作。

• 此工具的输出将通过表示立方体中每个立方图格的立方体形点符号进行符号化。 如果立方体通过已定义位置进行创建，则最好将面的 2D 制图表示添加到场景值中以进行透视。

• 也可使用 时空立方体资源管理器加载项 对时空立方体进行 3D 可视化。

• 为保留时态精度，不建议使用 shapefile 输出，因为这种输出无法在同一字段中同时存储日期和时间。 这一点对于在 3D 模式下显示结果和使用时间滑块浏览结果时尤为重要。 只有将数据存储在地理数据库中才能获得时态精度。

• 有关各显示主题参数选项的详细信息，包括输出结果和图表的说明，请参阅 2D 和 3D 时空立方体可视化显示主题 主题。

参数

• Dialog
• Python

标注	说明	数据类型
输入时空立方体	包含要分析的变量的时空立方体。 时空立方体具有 .nc 文件扩展名，使用 时空模式挖掘工具箱 中的各种工具进行创建。	File
立方体变量	要研究的 netCDF 立方体中的数值变量。 如果在立方体创建中使用聚合，则该时空立方体将始终包含 COUNT 变量。 创建立方体时包含的所有汇总字段或变量也将可用。	String
显示主题	指定要显示的立方体变量参数值的特征。 可用选项取决于立方体的创建方式和分析的运行方式。 值是立方体变量参数的数值，并且始终可用。 估算立方图格值仅可用于创建立方体时包含的汇总字段。 热点和冷点结果值仅可用于已运行 新兴热点分析 的立方体变量参数值。 聚类和异常值结果值仅可用于运行了 局部异常值分析 的立方体变量值。 时间聚合计数值仅适用于已在时间上聚合的已定义位置立方体。 预测结果值仅可用于已运行 时间序列预测 工具的立方体变量参数值。 仅当在时间序列预测工具集中为工具设置了异常值选项参数时，时间序列异常值结果值才可用。 时间序列变化点值仅适用于已运行 变化点检测 的立方体变量值。 有关每个选项的详细信息，其中包括输出说明和创建的图表，请参阅 2D 和 3D 时空立方体可视化显示主题 主题。 值—将显示立方体变量参数的数值。 热点和冷点结果—将基于 新兴热点分析 工具进行的时空热点分析显示每个立方图格的统计显著性。 估算立方图格—将显示具有估计值的立方图格。 聚类和异常值结果—将显示由 局部异常值分析 工具确定的每个立方图格的聚类或异常值类型 (COType)。 时间聚合计数—将显示聚合到每个时空立方图格中的记录计数。 预测结果—将显示 时间序列预测 工具中的输入时间步长和生成的预测值。 时间序列异常值结果—将显示 时间序列预测 工具中 异常值选项 参数的结果。 时间序列变化点—将显示 变化点检测 工具的结果。 输出中所包含的字段用于指示每个时间步长是否是一个变化点，以及当前和上一个时间步长的均值、标准差的估算值。	String
输出要素	输出要素类结果。 此要素类为显示变量的三维地图制图表达，可在 3D 场景中显示。	Feature Class

环境

当前工作空间, 临时工作空间, 输出坐标系, 地理变换

许可信息

• 基本: 是
• 标准: 是
• 高级: 是
