TIN-Domäne (3D Analyst Tools)

Zusammenfassung

Erstellt eine Line- oder Polygon-Feature-Class, die die Interpolationszone eines TIN-Datasets (Triangulated Irregular Network, unregelmäßiges Dreiecksnetz) darstellt.

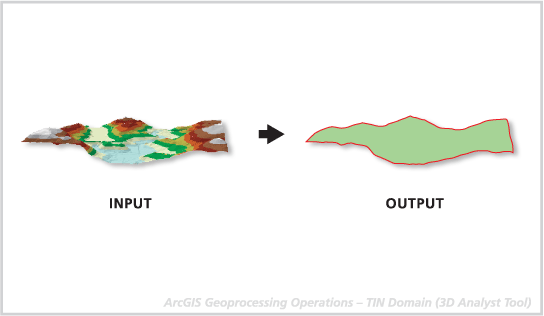

Abbildung

Verwendung

Mit diesem Werkzeug lässt sich eine konvexe Hülle (das kleinste umschließende Polygon) um verschiedene Punkte herum generieren. Wenn zur Definition des TIN keine Clip- oder Löschpolygone verwendet werden, entspricht der Definitionsbereich der konvexen Hülle.
Die Ausgabegeometrie wird in einem Feature-Datensatz gespeichert und kann je nach Art der Interpolationszone entweder aus einer einzelnen oder einer Multipart-Geometrie bestehen. Wenn zum Beispiel die Interpolationszone aus Inseln besteht oder Löcher enthält, ist die resultierende Geometrie mehrgeteilt.

Hinweis:

3D-Polygone enthalten Höhenwerte nur entlang des Umfangs von Features, da die inneren Teile des Polygons keine Stützpunkte enthalten. Wenn die Grenzstützpunkte in 3D mit einer Flächenfüllung gezeichnet sind, werden sie willkürlich zu Dreiecken für das Rendern verbunden. Sofern es sich nicht um ein planares Polygon handelt, das entweder geneigt oder horizontal ist, ist es unwahrscheinlich, dass die Füllung die Innenfläche genau darstellt. Aus diesem Grund wird empfohlen, nicht planare 3D-Polygone ohne Füllsymbole zu zeichnen.

Beschriftung	Erläuterung	Datentyp
Eingabe-TIN	Das TIN-Dataset, das verarbeitet wird.	TIN Layer
Ausgabe-Feature-Class	Die Feature-Class, die erstellt werden soll.	Feature Class
Typ der Ausgabe-Feature-Class	Die Geometrie der Ausgabe-Feature-Class. Line—The output will be a z-enabled line feature class. Polygon—The output will be a z-enabled polygon feature class.	String

arcpy.3d.TinDomain(in_tin, out_feature_class, out_geometry_type)

Name	Erläuterung	Datentyp
in_tin	Das TIN-Dataset, das verarbeitet wird.	TIN Layer
out_feature_class	Die Feature-Class, die erstellt werden soll.	Feature Class
out_geometry_type	Die Geometrie der Ausgabe-Feature-Class. `LINE`—The output will be a z-enabled line feature class. `POLYGON`—The output will be a z-enabled polygon feature class.	String

Codebeispiel

TinDomain: Beispiel 1 (Python-Fenster)

Anhand des folgenden Beispiels wird die Verwendung dieses Werkzeugs im Python-Fenster veranschaulicht:

arcpy.env.workspace = 'C:/data'
arcpy.ddd.TinDomain('tin', 'tin_domain.shp', out_geometry_type='POLYGON')

TinDomain: Beispiel 2 (eigenständiges Skript)

Im folgenden Beispiel wird die Verwendung dieses Werkzeugs in einem eigenständigen Python-Skript veranschaulicht:

'''****************************************************************************
Name: Define Data Boundary of LAS File
Description: This script demonstrates how to delineate data boundaries of
             LAS files with irregularly clustered points. It is intended for
             use as a script tool with one input LAS file.
****************************************************************************'''
# Import system modules
import arcpy

# Set local variables
inLas = arcpy.GetParameterAsText(0)  # input LAS file
ptSpacing = arcpy.GetParameterAsText(1)  # LAS point spacing
classCode = arcpy.GetParameterAsText(2)  # List of integers
returnValue = arcpy.GetParameterAsText(3)  # List of strings
outTin = arcpy.GetParameterAsText(4)  # TIN created to delineate data area
outBoundary = arcpy.GetParameterAsText(5)  # Polygon boundary file

try:
    # Run LASToMultipoint
    lasMP = arcpy.CreateUniqueName('lasMultipoint', 'in_memory')
    arcpy.ddd.LASToMultipoint(inLas, LasMP, ptSpacing, class_code,
                             "ANY_RETURNS", "", sr, inFormat, zfactor)
    # Run CreateTin
    arcpy.ddd.CreateTin(outTin, sr, "{0} Shape.Z masspoints"\
                       .format(lasMP), "Delaunay")
    # Run CopyTin
    arcpy.ddd.CopyTin(outTin, "{0}_copy".format(outTin))
    # Run DelineateTinDataArea
    maxEdge = ptSpacing * 4
    arcpy.ddd.DelineateTinDataArea(outTin, maxEdge, "PERIMETER_ONLY")
    # Run TinDomain
    arcpy.ddd.TinDomain(outTin, outBoundary, "POLYGON")

except arcpy.ExecuteError:
    print(arcpy.GetMessages())
except Exception as err:
    print(err)

Umgebungen

Aktueller Workspace, Ausdehnung, Ausgabe-Koordinatensystem, Geographische Transformationen, XY-Auflösung, XY-Toleranz, Z-Auflösung, Z-Toleranz, Ausgabe-Z-Domäne, Auto-Commit, Ausgabe-XY-Domäne

Lizenzierungsinformationen

Basic: Erfordert 3D Analyst
Standard: Erfordert 3D Analyst
Advanced: Erfordert 3D Analyst
