TIN-Dreieck (3D Analyst Tools)

Zusammenfassung

Exportiert Dreiecksflächen aus einem TIN-Dataset in Polygon-Features und stellt Neigung, Ausrichtung und optionale Schummerungsattribute sowie Tag-Werte für jedes Dreieck bereit.

Abbildung

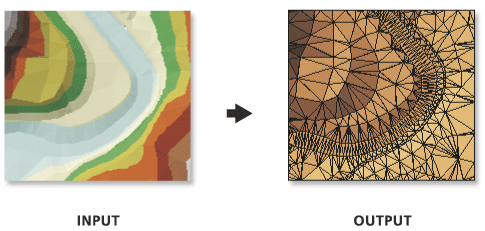

Abbildung "TIN-Dreieck"

Verwendung

Neigung und Ausrichtung werden anhand der Ebene des Dreiecks berechnet. Die Neigung kann nicht ordnungsgemäß berechnet werden, wenn die lineare Einheit des Koordinatensystems des TIN Winkelmaße, wie z. B. Dezimalgrad, verwendet.
Lineare XY- und Z-Einheiten sollten dieselbe Maßeinheit aufweisen, damit bei der Berechnung der Neigung und Schummerung präzise Ergebnisse erzielt werden. .Wenn sich die Einheiten unterscheiden, aber für das TIN vertikale und horizontale Koordinatensysteme definiert sind, wird ein entsprechender Z-Faktor automatisch bestimmt. Andernfalls kann der Parameter Z-Faktor verwendet werden, um den auf die Höhenwerte anzuwendenden Konvertierungsfaktor explizit zu definieren.

Ausrichtungswerte werden in Grad ausgedrückt, wobei für Norden 0° angenommen wird. Die Werte nehmen im Uhrzeigersinn zu und werden im Feld Aspect aufgezeichnet. Der Ausrichtungswert -1 wird jedem flachen Dreieck im TIN zugewiesen.

Die Neigung kann in Graden oder Prozent zurückgegeben werden, und der Name des Feldes, in dem die Werte aufgezeichnet werden, hängt von der im Parameter Neigungseinheiten getroffenen Auswahl ab:
- PERCENT—Neigungswerte werden in einem Feld mit dem Namen Slope_Pct gespeichert.
- DEGREE—Neigungswerte werden in einem Feld mit dem Namen Slope_Deg gespeichert.
Schummerungswerte spiegeln das begrenzte Relief wider, das von einer Lichtquelle erzeugt wird, die den im Parameter Schummerung angegebenen Azimut- und vertikalen Winkel annimmt. 0° wird für den Azimutwinkel als Norden angenommen, und der Helligkeitswert liegt im Bereich zwischen 0 bis 255, wobei der Schatten umso dunkler ist, je niedriger die Zahl ist.
Tag-Wertefeld-Parameter ist nur aktiv, wenn das TIN Tag-Werte aufweist, die explizit definiert wurden.

Beschriftung	Erläuterung	Datentyp
Eingabe-TIN	Das TIN-Dataset, das verarbeitet wird.	TIN Layer
Ausgabe-Feature-Class	Die Feature-Class, die erstellt werden soll.	Feature Class
Neigungseinheiten (Optional)	Die Maßeinheiten zum Berechnen der Neigung. Percent—Slope is expressed as a percentage value. This is the default. Degree—Slope is expressed as the angle of inclination from a horizontal plane.	String
Z-Faktor (Optional)	Der Faktor, mit dem Z-Werte multipliziert werden. Dieser wird in der Regel verwendet, um lineare Z-Einheiten zu konvertieren, sodass sie den linearen XY-Einheiten entsprechen. Der Standardwert ist 1, wodurch die Höhenwerte unverändert bleiben. Dieser Parameter ist nicht verfügbar, wenn der Raumbezug der Eingabe-Oberfläche über ein Z-Datum mit einer angegebenen linearen Einheit verfügt.	Double
Schummerung - Azimut und Höhe (Optional)	Gibt den Azimut und die Höhenwinkel der Lichtquelle beim Anwenden eines Schummerungseffekts für die Feature-Layer-Ausgabe an. Der Azimut kann von 0 bis 360 Grad reichen, während die Höhe zwischen 0 und 90 liegt. Ein Azimut von 45 Grad und eine Höhe von 30 Grad werden als "HILLSHADE 45, 30" eingegeben.	String
Tag-Wertefeld (Optional)	Der Name des Feldes im Ausgabe-Feature, in dem der Dreiecks-Tag-Wert gespeichert wird. Dieser Parameter ist standardmäßig leer, wodurch sich Tag-Werte ergeben, die nicht in die Ausgabe geschrieben werden.	String

arcpy.3d.TinTriangle(in_tin, out_feature_class, {units}, {z_factor}, {hillshade}, {tag_field})

Name	Erläuterung	Datentyp
in_tin	Das TIN-Dataset, das verarbeitet wird.	TIN Layer
out_feature_class	Die Feature-Class, die erstellt werden soll.	Feature Class
units (Optional)	Die Maßeinheiten zum Berechnen der Neigung. `PERCENT`—Slope is expressed as a percentage value. This is the default. `DEGREE`—Slope is expressed as the angle of inclination from a horizontal plane.	String
z_factor (Optional)	Der Faktor, mit dem Z-Werte multipliziert werden. Dieser wird in der Regel verwendet, um lineare Z-Einheiten zu konvertieren, sodass sie den linearen XY-Einheiten entsprechen. Der Standardwert ist 1, wodurch die Höhenwerte unverändert bleiben. Dieser Parameter ist nicht verfügbar, wenn der Raumbezug der Eingabe-Oberfläche über ein Z-Datum mit einer angegebenen linearen Einheit verfügt.	Double
hillshade [HILLSHADE <azimuth>, <angle>,...] (Optional)	Gibt den Azimut und die Höhenwinkel der Lichtquelle beim Anwenden eines Schummerungseffekts für die Feature-Layer-Ausgabe an. Der Azimut kann von 0 bis 360 Grad reichen, während die Höhe zwischen 0 und 90 liegt. Ein Azimut von 45 Grad und eine Höhe von 30 Grad werden als "HILLSHADE 45, 30" eingegeben.	String
tag_field (Optional)	Der Name des Feldes im Ausgabe-Feature, in dem der Dreiecks-Tag-Wert gespeichert wird. Dieser Parameter ist standardmäßig leer, wodurch sich Tag-Werte ergeben, die nicht in die Ausgabe geschrieben werden.	String

Codebeispiel

TinTriangle: Beispiel 1 (Python-Fenster)

Anhand des folgenden Beispiels wird die Verwendung dieses Werkzeugs im Python-Fenster veranschaulicht:

arcpy.env.workspace = "C:/data"
arcpy.ddd.TinTriangle("tin", "tin_triangle.shp", units="DEGREE",
                      z_factor=1, hillshade="HILLSHADE 310,45", tag_field="tag")

TinTriangle: Beispiel 2 (eigenständiges Skript)

Im folgenden Beispiel wird die Verwendung dieses Werkzeugs in einem eigenständigen Python-Skript veranschaulicht:

'''****************************************************************************
Name: TinTriangle Example
Description: This script demonstrates how to use the
             TinTriangle tool to extract triangles from each TIN in the
             target workspace.
****************************************************************************'''
# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data" # the target workspace

# Create list of TINs
TINList = arcpy.ListDatasets("*", "Tin")

# Verify the presence of TINs in the list
if TINList:
    for dataset in TINList:
        # Set Local Variables
        TINList = arcpy.ListDatasets("*", "Tin")
        slopeUnits = "PERCENT"
        zfactor = 1
        hillshade = "HILLSHADE 300, 45" # defines hillshade azimuth & angle
        tagField = "Tag"
        Output = dataset + "_triangles.shp" # name of the output file
        # Run TinTriangle
        arcpy.ddd.TinTriangle(dataset, Output, slopeUnits, zfactor,
                              hillshade, tagField)
        print("Finished.")
else:
    print("There are no TIN(s) in the " + arcpy.env.workspace + " directory.")

Umgebungen

Aktueller Workspace, Ausgabe-Koordinatensystem, Ausdehnung, Geographische Transformationen, XY-Auflösung, XY-Toleranz, Z-Auflösung, Z-Toleranz, Ausgabe-XY-Domäne, Ausgabe-Z-Domäne, Ausgabe-CONFIG-Schlüsselwort, Auto-Commit

Lizenzierungsinformationen

Basic: Erfordert 3D Analyst
Standard: Erfordert 3D Analyst
Advanced: Erfordert 3D Analyst
