Radiometric Terrain Flattening anwenden (Image Analyst Tools)

Zusammenfassung

Korrigiert radiometrische Verzerrungen aufgrund der Topografie in den SAR-Eingabedaten (Synthetic Aperture Radar).

Aufgrund der seitlichen Ausrichtung der SAR-Sensoren erscheinen dem Sensor zugewandte Features künstlich heller und vom Sensor abgewandte Features künstlich dunkler. Mit Radiometric Terrain Flattening werden die Rückstreuungswerte normalisiert, sodass Wertabweichungen auf die Eigenschaften der Oberflächenstreuung zurückzuführen sind.

Radiometric Terrain Flattening ist erforderlich, um eine sinnvolle Rückstreuung zu erhalten, die mit den Eigenschaften der Oberflächenstreuung von Features in einem SAR-Bild über beliebigem Terrain direkt in Beziehung gesetzt werden kann.

Verwendung

  • Die SAR-Eingabedaten müssen auf Beta-Nought kalibriert werden.

  • Verwenden Sie das Werkzeug Radiometrische Kalibrierung anwenden, um die SAR-Daten auf Beta-Nought zu kalibrieren.

  • Dieses Werkzeug unterstützt keine Geodatabase als Ausgabeverzeichnis.

  • Wenn das Eingabe-DEM nicht das gesamte SAR-Dataset abdeckt, gibt das Werkzeug NoData-Werte für die Pixel außerhalb der DEM-Ausdehnung für die Ausgaben vom Typ Gamma-Nought und Sigma-Nought aus.

  • Das Eingabe-DEM muss im geographischen Koordinatensystem WGS84 (EPSG:4326) vorliegen.

  • Die geometrische Verzerrungsmaske ist eine optionale Ausgabe, die Einblicke in die verschiedenen geometrischen Verzerrungen durch Terrain in den Eingaberadardaten ermöglicht. Die bereitgestellten Ausgabeverzerrungen sind Verkürzung, Verlängerung, Überkippung und Schatten.

    Geometrische Verzerrungen

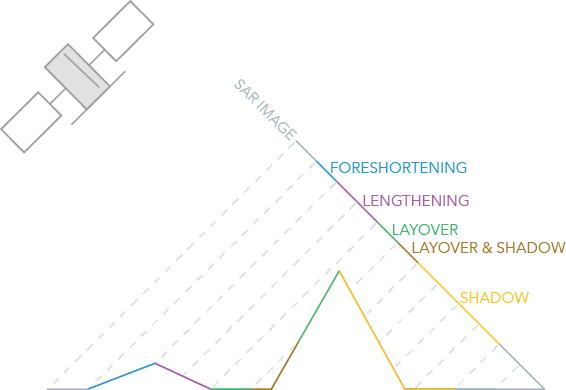

    Diese Abbildung zeigt Verzerrungen und zeigt das Aussehen der Stichproben eines GRD-Bildes mit und ohne Anwendung der geometrischen Terrainkorrektur (GTC).

    In der Abbildung oben haben die blaue, dem Sensor zugewandte Neigung und die magentafarbene, vom Sensor abgewandte Neigung auf dem Boden dieselbe Länge. Im SAR-Bild scheint die blaue Verkürzungsregion jedoch kürzer zu sein als die magentafarbene Verlängerungsregion. Dies ist darauf zurückzuführen, dass die vom Sensor abgewandte Neigung mehr Pixel aufweist als die dem Sensor zugewandte Neigung.

    Eine Überkippung erfolgt, wenn das Radarsignal die Spitze eines hohen Features eher erreicht als die Basis. Der grüne Abschnitt des steilen Berges ist ein Beispiel für Überkippung; er wird in demselben Pixel dargestellt wie die Bodenoberfläche. Der braune Abschnitt ist eine Kombination aus Überkippung und Schatten. Er wird im SAR-Bild rechts vom oberen Abschnitt dargestellt, obwohl er sich links davon auf dem Boden befindet.

    Schatten tritt auf, wenn das Radarsignal durch ein Objekt blockiert wird. Die gelbe, vom vom Sensor abgewandte Neigung wird nicht beleuchtet. Da Radarbeleuchtung in der Atmosphäre nicht gestreut wird, erscheinen die Schatten in einem SAR-Bild schwarz.

Parameter

Beschriftung Erläuterung Datentyp

Eingaberadardaten

Die Eingaberadardaten.

Die Daten, auf die Radiometric Terrain Flattening angewendet wird. Die Daten müssen radiometrisch auf Beta-Nought kalibriert werden.

Raster Dataset; Raster Layer

Ausgaberadardaten

Die Radardaten, auf die Radiometric Terrain Flattening angewendet wurde.

Raster Dataset

DEM-Raster

Das Eingabe-DEM.

Das DEM, mit dem die lokal beleuchtete Fläche und der lokale Einfallswinkel geschätzt werden.

Mosaic Layer; Raster Layer

Geoid-Korrektur anwenden

(Optional)

Gibt an, ob das vertikale Bezugssystem des Eingabe-DEM in ellipsoidförmige Höhe transformiert wird. Die meisten Höhen-Datasets werden auf orthometrische Höhe über dem Meeresspiegel referenziert, sodass eine Korrektur in diesen Fällen zum Konvertieren in ellipsoidförmige Höhe erforderlich ist.

  • AktiviertEine Geoid-Korrektur wird durchgeführt, um orthometrische Höhe in ellipsoidförmige Höhe (basierend auf dem Geoid EGM96) zu konvertieren. Dies ist die Standardeinstellung.

  • DeaktiviertEs wird keine Geoid-Korrektur vorgenommen. Verwenden Sie diese Option nur, wenn das DEM in ellipsoidförmiger Höhe angegeben ist.

Boolean

Polarisationsbänder

(Optional)

Die Polarisationsbänder, auf die Radiometric Terrain Flattening angewendet wird.

Der erste Band ist standardmäßig ausgewählt.

Wählen Sie alle Polarisationsbänder aus, wenn die Ausgabe mit den SAR-Analysewerkzeugen erfolgt.

String

Kalibrierungstyp

(Optional)

Gibt an, ob für die Ausgabe Terrain Flattening mithilfe von Sigma-Nought oder Gamma-Nought durchgeführt werden soll.

  • Gamma-NoughtDie Beta-Nought-Rückstreuung wird durch eine genaue Berechnung einer Fläche mithilfe eines DEM korrigiert. Dies ist die Standardeinstellung.

  • Sigma-NoughtDie Beta-Nought-Rückstreuung wird mithilfe der Flächeneinheit einer Ebene korrigiert, die lokal tangential zum DEM verläuft.

String

Ausgabe-Streuungsfläche

(Optional)

Das Radar-Dataset der Streuungsfläche.

Raster Dataset

Geometrische Ausgabe-Verzerrung

(Optional)

Das Radar-Dataset der geometrischen 4-Band-Verzerrung. Das erste Band entspricht der Neigung des Terrains, das zweite Band dem Betrachtungswinkel, das dritte Band dem Verkürzungsverhältnis und das vierte Band dem lokalen Einfallswinkel.

Raster Dataset

Geometrische Ausgabe-Verzerrungsmaske

(Optional)

Das Radar-Dataset der geometrischen 1-Band-Verzerrungsmaske. Die Pixel werden anhand von sechs Einzelwerten – einem für jeden Verzerrungstyp – klassifiziert:

  • Undetermined Red, Green, Blue = 160, 177, 186:Wert von 0

  • Foreshortening Red, Green, Blue = 0, 154, 222:Wert von 1

  • Lengthening Red, Green, Blue = 175, 88, 186:Wert von 2

  • Shadow Red, Green, Blue = 255, 198, 30:Wert von 3

  • Layover Red, Green, Blue = 0, 205, 108:Wert von 4

  • Layover and shadow Red, Green, Blue = 166, 118, 29:Wert von 5

Raster Dataset

Umgebungen

Zellenausrichtung, Komprimierung, Aktueller Workspace, NoData, Pyramide, Raster-Statistiken, Resampling-Methode, Scratch-Workspace, Fang-Raster, Kachelgröße

Lizenzierungsinformationen

  • Basic: Erfordert "Image Analyst"
  • Standard: Erfordert "Image Analyst"
  • Advanced: Erfordert "Image Analyst"
