Resolver conflictos de carretera (Herramientas de cartografía)

Resumen

Resuelve conflictos de gráficos entre entidades de carretera simbolizadas ajustando partes de los segmentos de línea.

Más información sobre cómo funciona Resolver conflictos de carretera

Precaución:

Esta herramienta no produce capas de salida. En lugar de esto, altera la geometría de las clases de entidad de origen de las capas de entrada. Se recomienda hacer una copia de las entidades de entrada antes de ejecutar esta herramienta.

Precaución:

Si las entidades de entrada no están en un sistema de coordenadas proyectadas, aparecerá una advertencia. Esta herramienta depende de las unidades de distancia lineal, que crearán resultados inesperados en un sistema de coordenadas no proyectadas. Es recomendable ejecutar esta herramienta sobre datos en un sistema de coordenadas proyectadas para garantizar resultados válidos. Si el sistema de coordenadas falta o es desconocido, aparecerá un error y la herramienta no llevará a cabo el proceso.

Ilustración

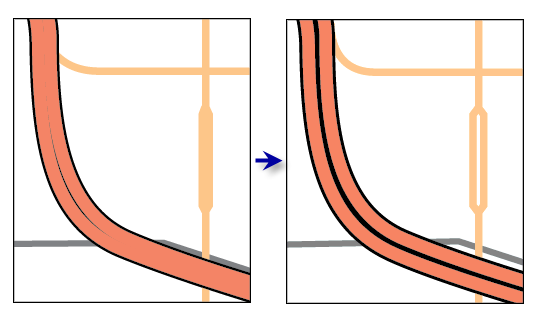

Ilustración de la herramienta Resolver conflictos de carretera

Los conflictos entre carreteras se resuelven ajustando la posición de las entidades hasta que los símbolos ya no tengan conflictos.

Uso

  • Esta herramienta se suele utilizar al generar productos a escala relativamente grande, en los que es preferible visualizar carreteras divididas por varios carriles que sean visualmente distintos. En escalas menores, puede utilizar la herramienta Fusionar carreteras divididas para mostrar una única línea representativa para esas entidades. Si su flujo de trabajo incluye la ejecución de ambas herramientas en el mismo conjunto de carreteras, se recomienda que fusione las carreteras antes de resolver los conflictos de carreteras.

  • El parámetro Campo de jerarquía se utiliza para especificar la importancia jerárquica de cada clase de carretera. Los enteros más bajos especifican carreteras más significantes, con valor de jerarquía igual que 1 para las carreteras más importantes. El movimiento se minimizará para las carreteras más importantes; las carreteras de menor jerarquía por lo general se desplazarán para acomodar carreteras de jerarquías mayores. El campo hierarchy debe estar presente y tener el mismo nombre para todas las clases de entidad de entrada. El tipo de datos debe ser entero corto o entero largo.

  • Esta herramienta evalúa los conflictos de gráficos de entidades simbolizadas. La extensión de la simbología y la escala de referencia se usan de forma conjunta. Ejecute esta herramienta cuando hayan terminado de aparecer los símbolos y asegúrese de que la escala de referencia corresponde a la escala de salida final pretendida.

    Se producirá un error si los anchos de los símbolos de línea y de contorno son iguales a cero. Para eliminar la visualización de algunas entidades, utilice una consulta de definición en la capa.

  • Puede bloquear el desplazamiento de entidades calculando el valor de Campo de jerarquía igual a 0 (cero). Resulta útil si una carretera no se debe mover debido a su relación espacial con otras entidades geográficas de mapa, especialmente con datos continuos tales como la elevación.

  • El procesamiento de datasets de carretera grandes o un número de datasets juntos pueden superar los límites de memoria. En este caso, considere la posibilidad de procesar los datos de entrada por partición identificando una clase de entidad poligonal relevante en la configuración de entorno Particiones cartográficas. Las partes de los datos definidos por los límites de partición se procesarán en secuencia. Las clases de entidad resultantes serán sin fisuras y consistentes en los bordes de la partición. Consulte Cómo funciona Resolver conflictos de carretera para obtener más información sobre cómo se ejecuta esta herramienta con partición.

  • El parámetro opcional Clase de entidad de desplazamiento de salida crea una clase de entidad de polígonos que indica la cantidad y la dirección del desplazamiento ocurrido. Esta clase de entidad se puede utilizar para una inspección visual, para una consulta espacial o como entrada para la herramienta Propagar desplazamiento.

Parámetros

Etiqueta Explicación Tipo de datos

Capas de carreteras de entrada

Las capas de entidad de entrada que contienen entidades de carretera simbolizadas que pueden presentar conflictos.

Layer

Campo de jerarquía

El campo que contiene una clasificación jerárquica de importancia de entidad, donde 1 es muy importante y los enteros mayores reflejan una importancia decreciente. Un valor de 0 (cero) bloquea la entidad para garantizar que no se mueva. Este campo debe estar presente y tener el mismo nombre para todas las clases de entidad de entrada. El tipo de datos debe ser entero corto o entero largo.

String

Clase de entidad de desplazamiento de salida

(Opcional)

Las entidades poligonales de salida que contienen el grado y la dirección de desplazamiento de carretera que la herramienta Propagar desplazamiento utilizará para preservar las relaciones espaciales.

Feature Class

Salida derivada

Etiqueta Explicación Tipo de datos

Capas de salida

Las entidades de entrada actualizadas.

Layer

Entornos

Sistema de coordenadas cartográficas, Escala de referencia, Particiones cartográficas

Información de licenciamiento

  • Basic: No
  • Standard: No
  • Avanzado: Sí
