Generar teselación (Herramientas de administración de datos)

Resumen

Genera una cuadrícula teselada de entidades poligonales normales para cubrir una determinada extensión. La teselación puede ser de triángulos, cuadrados, rombos, hexágonos, hexágonos H3 o hexágonos transversales.

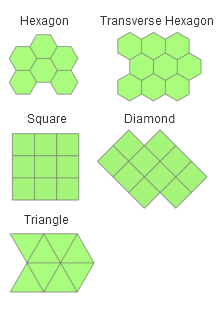

Ilustración

Uso

• Para garantizar que toda la extensión de entrada queda cubierta por la cuadrícula teselada, las entidades de salida se extienden intencionadamente más allá de la extensión de entrada. Esto ocurre porque los bordes de la cuadrícula en teselas no siempre tendrán líneas rectas y podrían generarse espacios si la cuadrícula estuviera limitada por la extensión de entrada.

• Para las opciones del parámetro Tipo de forma distintas de Hexágono H3 se crean entidades de salida mediante el uso de cálculos euclidianos. Para garantizar los mejores resultados, el valor del parámetro Extensión debería estar en un sistema de coordenadas que minimice la distorsión del área o la distancia. Las extensiones deberían estar en un sistema de coordenadas proyectadas adecuado. Las extensiones con sistema de coordenadas geográficas o sistemas de coordenadas proyectadas que no resultan adecuados para mediciones de distancia deben proyectarse primero.

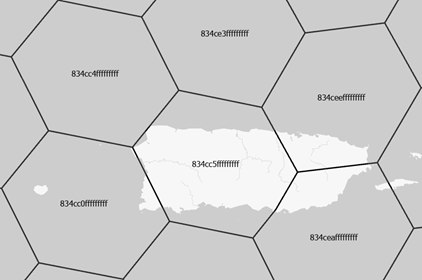

  Si el valor del parámetro Tipo de forma es Hexágono H3, los valores de campo GRID_ID serán un índice jerárquico único para cada celda.



Para todos los demás valores del parámetro Tipo de forma, el campo GRID_ID será un Id. único para cada entidad. El formato de los Id. es A-1, A-2, B-1, B-2, etcétera. Así, se pueden seleccionar filas y columnas mediante consultas con la herramienta Seleccionar capa por atributo. Por ejemplo, seleccione todas las entidades de la columna A con GRID_ID like 'A-%' o seleccione todas las entidades de la fila 1 con GRID_ID like '%-1'.

• La referencia espacial de los datos resultantes viene determinada por lo siguiente:

  • El valor del parámetro Referencia espacial, si se especifica

  • Si el parámetro Referencia espacial no se especifica, se utilizará el valor de entorno del sistema de coordenadas de salida, si se ha establecido

  • Cuando no se configura ninguno de estos, se utiliza la referencia espacial del valor del parámetro Extensión

• El valor del parámetro Extensión consta de las coordenadas que definen un rectángulo, además de una referencia espacial. Cuando se configura la extensión a partir de un objeto existente, como la extensión del mapa activo, o se utiliza arcpy.Describe(dataset).extent en Python, suele incluirse la referencia especial del objeto.

  Si el valor del parámetro Extensión tiene una referencia espacial indefinida, se asume que las coordenadas están en la referencia espacial de la salida.

  Si el valor del parámetro Extensión tiene una referencia espacial distinta de la referencia espacial del valor del parámetro Clase de entidad de salida, las entidades se generarán en la referencia espacial del valor del parámetro Extensión y se proyectarán en la referencia espacial de la salida. Esto no se aplica cuando el valor del parámetro Tipo de forma es Hexágono H3.

• Para generar una cuadrícula en la que se excluyan las entidades de teselación que no intersecan entidades de otro dataset, utilice la herramienta Seleccionar capa por ubicación para seleccionar polígonos de salida que contengan las entidades de origen y utilice la herramienta Copiar entidades para realizar una copia permanente de las entidades de salida seleccionadas en una nueva clase de entidad.

• La herramienta genera formas basadas en un área específica. Para determinar el área de una figura a partir de la longitud de uno de sus lados, utiliza una de las siguientes fórmulas para calcular el valor del parámetro Tamaño:

  Forma	Fórmula	Ejemplo
  Hexágono o Hexágono transversal	\(A = \frac{3\sqrt{3}}{2}\mathsf{s}^2\)	Para generar hexágonos con una longitud lateral de 100 metros, especifique el valor del parámetro Tamaño de 25980,76211353316 metros cuadrados (100 elevado a la potencia de 2 multiplicado por 3 multiplicado por la raíz cuadrada de 3 dividido entre 2).
  Cuadrado	\(A = \mathsf{s}^2\)	Para generar cuadrados con una longitud lateral de 100 metros, especifique un valor de parámetro Tamaño de 10000 metros cuadrados (100 elevado a la potencia de 2).
  Diamante	\(A = \mathsf{s}^2\)	Para generar rombos con una longitud lateral de 100 metros, especifique un valor de parámetro Tamaño de 10000 metros cuadrados (100 elevado a la potencia de 2).
  Triángulo	\(A = \frac{\sqrt{3}}{4}\mathsf{s}^2\)	Para generar triángulos con una longitud lateral de 100 metros, especifique el valor del parámetro Tamaño de 4330,127018922193 metros cuadrados (100 elevado a la potencia de 2 multiplicado por la raíz cuadrada de 3 dividido entre 4).

  La opción Hexágono H3 del valor del parámetro Tipo de forma ignora el parámetro Tamaño. El área del hexágono se basará en el valor del parámetro Resolución H3.

  Más información sobre las resoluciones H3

Parámetros

• Dialog
• Python

Etiqueta	Explicación	Tipo de datos
Clase de entidad de salida	Ruta y nombre de la clase de entidad de salida que contiene la cuadrícula en teselas.	Feature Class
Extensión	La extensión que cubrirá la teselación. Esta puede ser el área que esté visible actualmente, la extensión de un dataset o valores introducidos manualmente. Extensión de visualización actual : la extensión se basará en el mapa o la escena activa. Extensión de dibujo : la extensión se basará en un rectángulo dibujado en el mapa o la escena. Extensión de capa : la extensión se basará en una capa de mapa activa. Elija una capa disponible o utilice la opción Extensión de datos en todas las capas. Cada capa de mapas tiene las opciones siguientes: Todas las entidades : la extensión de todas las entidades. Entidades seleccionadas : utilice la extensión de las entidades seleccionadas. Entidades visibles : la extensión de las entidades visibles. Examinar : la extensión se basará en un dataset. Portapapeles : la extensión puede copiarse en y desde el portapapeles. Copiar extensión : copia las la extensión y el sistema de coordenadas en el portapapeles. Pegar extensión : pega la extensión y el sistema de coordenadas del portapapeles. Si el portapapeles no incluye un sistema de coordenadas, la extensión utilizará el sistema de coordenadas del mapa. Restablecer extensión : la extensión se restablecerá al valor predeterminado. Cuando las coordenadas se proporcionan de forma manual, las coordenadas deben ser valores numéricos y encontrarse en el sistema de coordenadas del mapa activo. El mapa podría utilizar unidades de visualización distintas de las coordenadas proporcionadas. Utilice un valor de signo negativo para las coordenadas sur y oeste.	Extent
Tipo de forma (Opcional)	Especifica la forma que se generará. Hexágono—Se generarán entidades con forma de hexágono. Los lados superior e inferior de cada hexágono serán paralelos al eje x del sistema de coordenadas (las partes superior e inferior son planas). Hexágono transversal—Se generarán entidades transversales con forma de hexágono. Los lados derecho e izquierdo de cada hexágono serán paralelos al eje y del sistema de coordenadas del dataset (las partes superior e inferior quedan en punta). Cuadrado—Se generarán entidades con forma cuadrada. Los lados superior e inferior de cada cuadrado serán paralelos al eje x del sistema de coordenadas y los lados derecho e izquierdo son paralelos al eje y del sistema de coordenadas. Diamante—Se generarán entidades con forma de rombo. Los lados de cada polígono se rotarán 45 grados respecto de los ejes x e y del sistema de coordenadas. Triángulo—Se generarán entidades con forma triangular. Cada triángulo será un polígono equilateral normal de tres caras. Hexágono H3—Las entidades con forma de hexágono se generarán según el sistema de indexación geoespacial jerárquico hexagonal H3.	String
Tamaño (Opcional)	El área de cada forma individual que compone la teselación.	Areal Unit
Referencia espacial (Opcional)	Referencia espacial que se asignará a la clase de entidad de salida.	Spatial Reference
Resolución H3 (Opcional)	Especifica la resolución H3 de los hexágonos. Con cada valor de resolución creciente, el área de los polígonos será uno séptimo del tamaño. 0—Se crearán hexágonos con la resolución H3 de 0, con un área promedio de 4.357.449,416078381 kilómetros cuadrados. 1—Se crearán hexágonos con la resolución H3 de 1, con un área promedio de 609.788,441794133 kilómetros cuadrados. 2—Se crearán hexágonos con la resolución H3 de 2, con un área promedio de 86.801,780398997 kilómetros cuadrados. 3—Se crearán hexágonos con la resolución H3 de 3, con un área promedio de 12.393,434655088 kilómetros cuadrados. 4—Se crearán hexágonos con la resolución H3 de 4, con un área promedio de 1.770,347654491 kilómetros cuadrados. 5—Se crearán hexágonos con la resolución H3 de 5, con un área promedio de 252,903858182 kilómetros cuadrados. 6—Se crearán hexágonos con la resolución H3 de 6, con un área promedio de 36,129062164 kilómetros cuadrados. 7—Se crearán hexágonos con la resolución H3 de 7, con un área promedio de 5,161293360 kilómetros cuadrados. Esta es la opción predeterminada. 8—Se crearán hexágonos con la resolución H3 de 8, con un área promedio de 0,737327598 kilómetros cuadrados. 9—Se crearán hexágonos con la resolución H3 de 9, con un área promedio de 0,105332513 kilómetros cuadrados. 10—Se crearán hexágonos con la resolución H3 de 10, con un área promedio de 0,015047502 kilómetros cuadrados. 11—Se crearán hexágonos con la resolución H3 de 11, con un área promedio de 0,002149643 kilómetros cuadrados. 12—Se crearán hexágonos con la resolución H3 de 12, con un área promedio de 0,000307092 kilómetros cuadrados. 13—Se crearán hexágonos con la resolución H3 de 13, con un área promedio de 0,000043870 kilómetros cuadrados. 14—Se crearán hexágonos con la resolución H3 de 14, con un área promedio de 0,000006267 kilómetros cuadrados. 15—Se crearán hexágonos con la resolución H3 de 15, con un área promedio de 0,000000895 kilómetros cuadrados. Este parámetro solo está activo cuando el parámetro Tipo de forma se configura como Hexágono H3.	Long

Entornos

Dominio XY de salida, Sistema de coordenadas de salida, Espacio de trabajo actual, Transformaciones geográficas, Espacio de trabajo temporal, Resolución XY, Tolerancia XY, Extensión

Información de licenciamiento

• Basic: Si
• Standard: Si
• Avanzado: Si
