Prise en main de Pipeline Referencing
Disponible avec une licence Location Referencing.
ArcGIS Pipeline Referencing est une extension destinée à répondre aux besoins de référencement linéaire du secteur des pipelines de transport. L’extension propose des fonctionnalités de gestion des réseaux de système de référencement linéaire (LRS) utilisés pour localiser les ressources, les caractéristiques et d’autres données concernant ou ayant trait aux réseaux de pipelines de transport. Pour y parvenir, l’extension fait appel à un système de référencement linéaire qui évolue et étend le jeu initial de fonctionnalités LRS dans ArcGIS.
Remarque :
Dans ArcGIS Pro 3.8, les outils de l’onglet Location Referencing seront déplacés dans l’onglet Linear Referencing (Référencement linéaire).
Pipeline Referencing propose, aux organisations de pipelines, une solution de gestion des données de référencement linéaire, compatible avec les SIG. Elle prend en charge les éléments suivants :
Modèle d'informations LRS
Outils de chargement d'événements et réseau
Mise à jour du réseau
Mise à jour des événements
Outils de géotraitement
Services Web
En savoir plus sur l’installation et les licences dans ArcGIS Pro
Modèle de données LRS
Pour utiliser Pipeline Referencing, vos données doivent se conformer au modèle de données LRS. Pipeline Referencing possède un modèle de données pour les réseaux LRS (itinéraires) ainsi qu’un modèle de données souple pour les événements LRS qui vous permettent de modéliser vos propres classes d’entités d’événement.
Pipeline Referencing donne la possibilité de mettre à jour et de gérer les réseaux LRS ainsi que les données d’événement associées. Cette solution prend également en charge la mise à jour des mesures d’événement et des associations d’itinéraires basée sur les changements survenant dans un réseau LRS.
Avant d’utiliser les outils de Pipeline Referencing, lisez les informations sur les concepts de base qui sous-tendent le réseau LRS et le modèle d’informations des événements LRS. Non seulement ces concepts aident à la compréhension du processus de chargement des données, mais ils posent les bases de l’utilisation des outils.
Modèle Utility and Pipeline Data Model (UPDM)
Le modèle de données appelé Utility and Pipeline Data Model (UPDM) inclut des classes d’entités prédéfinies pour les événements et les entités présents dans le réseau d’un pipeline. L’UPDM s’appuie sur le modèle de données utilisé par Pipeline Referencing.
Avec Pipeline Referencing, vous avez la possibilité de définir vos propres modèles de données d’événement ou d’utiliser l’UPDM.
Vous pouvez créer la structure UPDM dans une géodatabase fichier et charger toutes les données nécessaires. À l’issue du chargement des données, vous pouvez migrer le LRS dans une géodatabase d’entreprise.
Vous pouvez modéliser votre propre géodatabase LRS à l’aide de l’UPDM ou d’un modèle de données prêt à l’emploi qui vous impose de créer un LRS, de créer des événements LRS et de charger des données d’événement à l’aide de l’outil Ajouter des événements.
Remarque :
La modélisation d’une géodatabase LRS est un processus complexe, recommandé uniquement aux personnes expérimentées.
En savoir plus sur la gestion conjointe de Pipeline Referencing et d’un réseau de distribution
Réseau LRS et chargement d’événements
La modélisation, la création et la configuration du LRS, des réseaux et des événements, y compris le chargement d’itinéraires et d’événements, sont gérées dans ArcGIS Pro à l’aide des outils de géotraitement.
En savoir plus sur la création du LRS, des réseaux et des événements

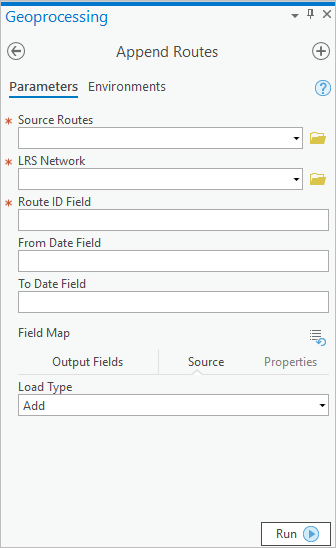

Utilisez l’outil Ajouter des itinéraires pour charger les itinéraires. Il est possible de charger à la fois les réseaux continus et les réseaux d’ingénierie.

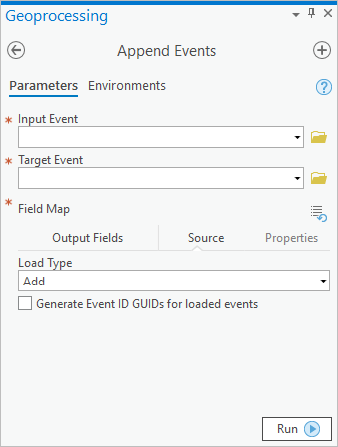

Utilisez l’outil Ajouter des événements pour charger des événements. Il est possible de charger à la fois les tables d’événements et les classes d’entités d’événement.
Mise à jour du réseau LRS

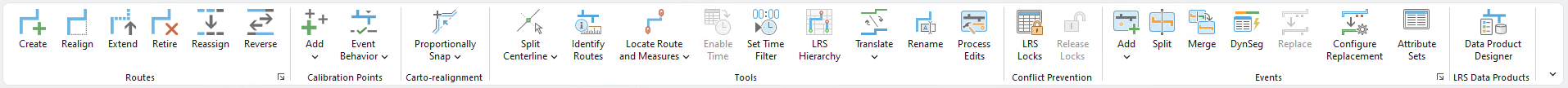

Pour mettre à jour les réseaux LRS, vous devez utiliser l’onglet Location Referencing qui fait partie de Pipeline Referencing. Cet onglet prend en charge la mise à jour des éléments du modèle d’informations Pipeline Referencing, destiné à créer un réseau LRS. Dans cet onglet, vous pouvez créer un itinéraire, réaligner un itinéraire, réaffecter un itinéraire, retirer un itinéraire, prolonger un itinéraire et réaligner cartographiquement les itinéraires. Il est également possible de mettre à jour les points de calibrage et les axes médians. Vous ne pouvez pas mettre à jour les directions d’un itinéraire LRS, mais vous pouvez utiliser ces outils pour appliquer des mises à jour aux itinéraires LRS. L’onglet Location Referencing est contextuel ; il n’est disponible que si des données LRS ont été ajoutées à une carte.
Les entités Pipeline Referencing (itinéraires, événements, points de calibrage et intersections) possèdent une dimension temporelle. Si vous configurez des cartes en vue de mettre à jour des réseaux, il est recommandé de configurer la prise en charge temporelle pour chacune des couches de la carte.
Mise à jour des événements LRS

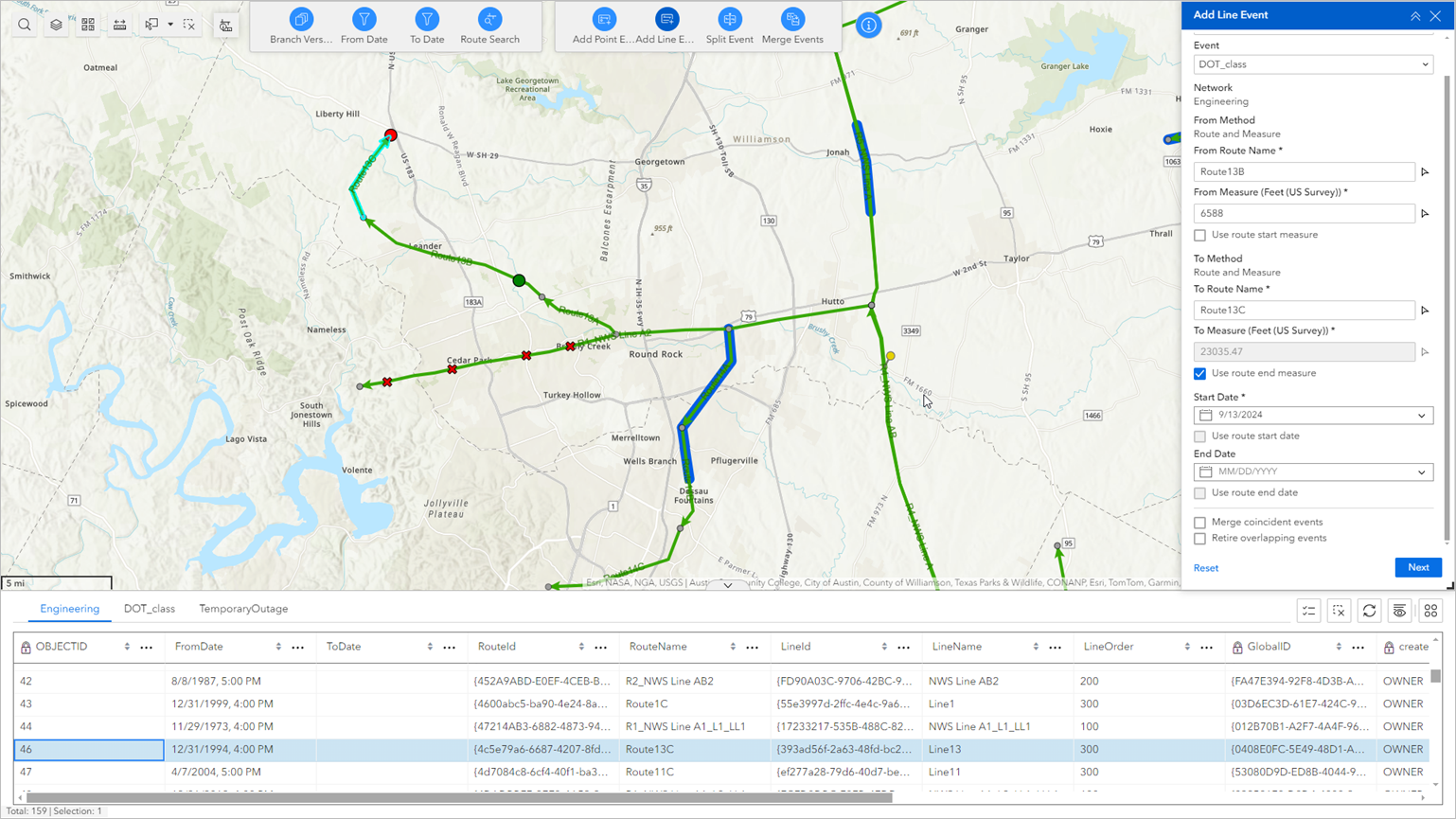

Pipeline Referencing prend en charge la mise à jour des événements via les widgets Experience Builder.
Experience Builder est optimisé par ArcGIS Enterprise.
Outils de géotraitement LRS
Pipeline Referencing inclut une suite d’outils de géotraitement prenant en charge le chargement, le traitement et la transformation des données LRS.
Services Web LRS
Pipeline Referencing étend le service de carte ArcGIS Server pour fournir des fonctionnalités de référencement linéaire aux données en tant que services REST. Ces fonctionnalités incluent les suivantes :
Mise à jour des événements
Conversion de coordonnées en mesures
Conversion de mesures en coordonnées
Conversion entre des systèmes de mesure
Segmentation dynamique de couches d’événements
Détection des interruptions, des superpositions et des mesures non valides sur les événements
Pour plus d’informations sur les services et le développement de services, reportez-vous aux ressources suivantes :
Contrôle qualité
Pipeline Referencing fournit des vérifications de contrôle qualité pour les réseaux LRS et les données d’événement. De plus, Pipeline Referencing comprend ArcGIS Data Reviewer, un jeu d’entités qui étend le logiciel ArcGIS pour vérifier les données et gérer les erreurs liées aux données.
En savoir plus sur ArcGIS Data Reviewer
Gestion des processus
Pipeline Referencing permet d’accéder aux fonctionnalités standard d’ArcGIS Workflow Manager que vous pouvez utiliser pour gérer les processus dans les différentes divisions et d’établir un traitement standardisé en vue de la gestion des données LRS dans l’organisation.
