Extruder entre (Outils 3D Analyst)

Résumé

Crée des entités 3D en extrudant chaque entité en entrée entre deux jeux de données du TIN (réseau triangulé irrégulier).

Illustration

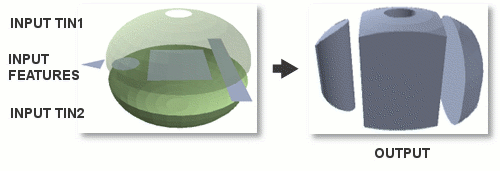

Illustration de la fonction ExtrudeBetween

Utilisation

Seule la partie des entités en entrée qui chevauche l’étendue XY des deux TIN sera représentée en sortie.
La géométrie des entités extrudées dépend de celle des entités en entrée.
- Les entités linéaires ou surfaciques en entrée entraînent la création d’une géométrie multipatch.
- Les entités ponctuelles en entrée entraînent la création d’une géométrie linéaire.
L’outil peut ne pas générer une sortie valide si l’un des jeux de données en entrée présente des limites coïncidentes avec un autre jeu de données en entrée. Si le polygone en entrée partage des limites coïncidentes avec l'une des surfaces du TIN, envisagez d'utiliser l'outil Buffer (Zone tampon) pour modifier légèrement la forme du polygone. De même, si l'une des surfaces du TIN présente une limite coïncidente avec l'autre dans la région qui chevauche le polygone, envisagez de modifier la zone de données du TIN soit par une mise à jour interactive, soit en utilisant l'outil TIN Domaine (Domaines TIN) pour afficher l'empreinte du TIN sous forme de polygone, en appliquant une légère zone tampon au polygone et en rechargeant le polygone dans le TIN à l’aide de l’outil Edit TIN (Mettre à jour un TIN).

Etiqueter	Explication	Type de données
TIN en entrée	Premier TIN en entrée.	TIN Layer
TIN en entrée	Deuxième TIN en entrée.	TIN Layer
Classe d’entités en entrée	Entités qui sont extrudées entre les TIN.	Feature Layer
Classe d’entités en sortie	Sortie qui stocke les entités extrudées.	Feature Class

arcpy.3d.ExtrudeBetween(in_tin1, in_tin2, in_feature_class, out_feature_class)

Nom	Explication	Type de données
in_tin1	Premier TIN en entrée.	TIN Layer
in_tin2	Deuxième TIN en entrée.	TIN Layer
in_feature_class	Entités qui sont extrudées entre les TIN.	Feature Layer
out_feature_class	Sortie qui stocke les entités extrudées.	Feature Class

Exemple de code

Exemple 1 de la fonction ExtrudeBetween (fenêtre Python)

L’exemple suivant illustre l’utilisation de cet outil dans la fenêtre Python :

arcpy.env.workspace = "C:/data"
arcpy.ddd.ExtrudeBetween("tin1", "tin2", "study_area.shp", "extrusion.shp")

Exemple 2 de la fonction ExtrudeBetween (script autonome)

L’exemple suivant illustre l’utilisation de cet outil dans un script Python autonome :

'''****************************************************************************
Name: ExtrudeBetween Example
Description: This script demonstrates how to use the
             ExtrudeBetween tool.
****************************************************************************'''

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# Set Local Variables
inTIN1 = "ceiling"
inTIN2 = "floor"
inPoly = "study_area.shp"

# Ensure output has a unique name
outMP = arcpy.CreateUniqueName("extrusion.shp")

# Run ExtrudeBetween
arcpy.ddd.ExtrudeBetween(inTIN1, inTIN2, inPoly, outMP)

Environnements

Espace de travail courant, Système de coordonnées en sortie, Etendue, Transformations géographiques, Résolution XY, Tolérance XY, Résolution Z, Tolérance Z, Mot-clé CONFIG en sortie, Validation automatique, Domaine XY en sortie, Domaine Z en sortie

Informations de licence

Basic: Nécessite 3D Analyst
Standard: Nécessite 3D Analyst
Advanced: Nécessite 3D Analyst
