Total des entités superposées (Outils d'analyse)

Résumé

Génère des entités superposées planarisées à partir des entités en entrée. Le nombre total d’entités superposées est écrit dans les entités en sortie.

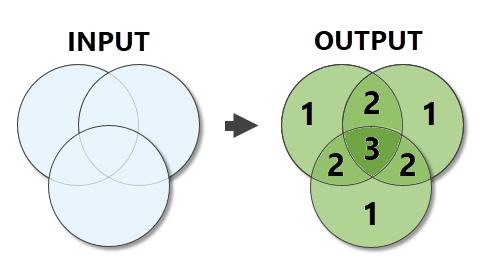

Illustration

Utilisation

• Le type de géométrie de la sortie est le même que celui de l’entrée, à l’exception de la géométrie ponctuelle. Pour une géométrie ponctuelle, la sortie est une classe d’entités multi-points s’il existe plusieurs classes d’entités en entrée ou une classe d’entités ponctuelles s’il existe une seule classe d’entités ponctuelles en entrée.

• La sortie est une union planarisée des entrées. La superposition d’entités décalées verticalement (géométrie avec des valeurs z différentes) est évaluée comme si toutes les entités étaient aplaties sur le même plan.

  Pour une géométrie surfacique, toute surface occupée par deux entités ou plus est considérée comme une superposition. Pour une géométrie linéaire, seules les lignes complètement superposées (un segment de ligne est incident à un autre segment de ligne) sont considérées comme des superpositions. Les lignes qui s’intersectent en un point ne sont pas considérées comme des superpositions. Pour une géométrie ponctuelle, tout point coïncident est considéré comme superposé.

• Les champs suivants sont ajoutés à la classe d’entités en sortie :

  • COUNT_—Nombre d’entités superposées en entrée

  • COUNT_FC—Nombre de classes d’entités individuelles superposées à l’entité

  Tous les autres champs des entités en entrée sont exclus de la classe d’entités en sortie.

• Lorsqu’une table de superposition en sortie est générée, elle inclut un enregistrement par superposition. Par exemple, lorsque trois entités en entrée se superposent au même endroit, la table contient trois enregistrements pour cet emplacement (un pour chaque géométrie superposée). Les champs suivants sont inclus dans la table de superposition en sortie :

  • OVERLAP_OID—ObjectID de l’entité Classe d’entités en sortie associée.

  • ORIG_OID—ObjectID de l’entité Entités en entrée associée.

  • ORIG_NAME—Ce champ est ajouté en cas d’entrées multiples. Le champ contient le nom de l’entrée.

  Cette table vous permet de relier chaque superposition aux entités en entrée et en sortie.

Paramètres

• Dialog
• Python

Etiqueter	Explication	Type de données
Input Features (Entités en entrée)	Classes ou couches d’entités en entrée. Les entités en entrée peuvent être ponctuelles, multi-points, linéaires ou surfaciques. Si plusieurs entrées sont fournies, elles doivent toutes présenter le même type de géométrie.	Feature Layer
Classe d’entités en sortie	Classe d’entités en sortie contenant le nombre de superpositions.	Feature Class
Nombre total minimal des entités superposées (Facultatif)	Limite la sortie aux seuls emplacements satisfaisant ou dépassant le nombre spécifié de superpositions. La valeur par défaut est 1.	Long
Table de superposition en sortie (Facultatif)	Table en sortie contenant les enregistrements de chacune des géométries superposées.	Table

Environnements

Valeur Z en sortie par défaut, Résolution M, Tolérance M, Domaine M en sortie, Système de coordonnées en sortie, Transformations géographiques, Espace de travail temporaire, Valeurs M en sortie, Valeurs Z en sortie, Résolution XY, Tolérance XY, Résolution Z, Tolérance Z, Espace de travail courant, Mot-clé CONFIG en sortie

Informations de licence

• Basic: Oui
• Standard: Oui
• Advanced: Oui
