Alléger un réseau routier (Outils de cartographie)

Résumé

Génère un réseau routier simplifié qui conserve la connectivité et les caractéristiques générales en vue d'être affiché à une plus petite échelle.

Cet outil ne génère pas nouvelle sortie. Il affecte des valeurs au paramètre Invisibility Field (Champ d’invisibilité) des données en entrée pour identifier les entités superflues. Ces entités peuvent être supprimées de l’affichage, ce qui permet de générer un ensemble de routes simplifié, mais tout de même représentatif. Aucune géométrie d'entité n'est modifiée ou supprimée.

Les entités ne sont pas réellement supprimées par l’outil Thin Road Network (Alléger un réseau routier). Pour supprimer réellement des entités, il est préférable d’utiliser l’outil Trim Line (Tronquer des lignes).

L’ensemble de routes simplifié obtenu est déterminé par la signification, l’importance et la densité des entités. Les segments inclus dans des itinéraires très longs couvrant l’étendue des données sont plus significatifs que ceux requis uniquement pour les déplacements locaux. La classification de la route, ou importance, est spécifié par le paramètre Hierarchy Field (Champ de hiérarchie). La densité du réseau de transport obtenu est déterminée par le paramètre Minimum Length (Longueur minimale) qui correspond au segment le plus court visuellement sensible à afficher à l’échelle.

Consultez la rubrique Fonctionnement de l’outil Thin Road Network (Alléger un réseau routier) pour plus d’informations et consulter une table des valeurs de longueur minimale recommandées à utiliser en tant que point de départ.

Attention :

Un avertissement est émis si les entités en entrée ne figurent pas dans un système de coordonnées projetées. Cet outil s’appuie sur des unités de distance linéaire, qui créent des résultats inattendus dans un système de coordonnées non projetées. Il est recommandé d’exécuter cet outil sur des données dans un système de coordonnées projetées pour obtenir des résultats fiables. Une erreur se produit et l’outil ne fonctionne pas si le système de coordonnées manque ou s’il est inconnu.

Illustration

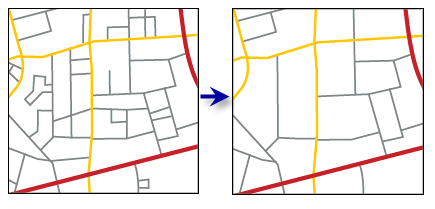

Illustration de l’outil Thin Road Network (Alléger un réseau routier)

L’outil Thin Road Network (Alléger un réseau routier) simplifie un ensemble de routes en réduisant le nombre d’entités tout en maintenant le caractère et la connectivité.

Utilisation

  • The invisibility field must be present and named the same for all input feature classes. The data type must be short or long integer. Features that should remain visible are assigned a value of 0; those that should be removed from the display are assigned a value of 1. Use a layer definition query or a selection to display the resulting simplified collection (for example, invisibility <> 1). Vous pouvez utiliser plusieurs champs d’invisibilité pour stocker plusieurs résultats (correspondant à des échelles en sortie différentes) sur la même classe d’entités.

  • Le champ hierarchyidentifie l'importance relative des entités pour identifier plus facilement lesquelles sont significatives. Cette importance est inversement proportionnelle au rapport entre les valeurs de la hiérarchie. Une valeur hiérarchique de 1 indique les entités les plus importantes. Plus la valeur augmente, moins l’importance est grande. Pour obtenir des résultats optimaux, n'utilisez pas plus de cinq niveaux de hiérarchie. Les routes en entrée avec une valeur hiérarchique de 0 sont considérées comme verrouillées et resteront visibles, tout comme les routes adjacentes nécessaires à la connectivité. Le champ hierarchy doit être présent et avoir le même nom pour toutes les classes d'entités en entrée. Les données doivent être de type entier long ou court.

    La hiérarchie est en général dérivée d’un champ qui spécifie la classification des routes. Elle n'est pas liée au concept de hiérarchie utilisé dans l'analyse du réseau. Les valeurs hiérarchiques NULLES ne sont pas acceptées par l'outil et déclenchent une erreur.

  • Le paramètre Minimum Length (Longueur minimale) définit la résolution ou la granularité de l’ensemble de routes simplifié obtenu. Il doit correspondre à une longueur qui est visuellement significative pour que la distance puisse être visible à l'échelle finale. Cet outil produit des résultats qui sont un compromis entre les besoins inhérents à la hiérarchie, le verrouillage de la visibilité, la résolution et la morphologie et la connectivité de la géométrie de route. Par conséquent, la valeur de longueur minimale ne peut pas nécessairement être mesurée directement dans le jeu d'entités obtenu.

  • Le traitement conjoint de grands jeux de données de routes ou de plusieurs jeux de données peut dépasser les limites de la mémoire. Dans ce cas, envisagez de traiter les données en entrée par partition en identifiant une classe d’entités surfaciques pertinente dans le paramètre d’environnement Cartographic Partitions (Partitions cartographiques). Les portions de données, définies par les limites des partitions, sont traitées séquentiellement. Les classes d'entités résultantes seront transparentes et cohérentes aux tronçons de partition. Pour plus d’informations sur l’utilisation de cet outil avec partitionnement, reportez-vous à la rubrique Fonctionnement de l’outil Thin Road Network (Alléger un réseau routier).

  • L’intégrité des résultats de cet outil est relative à l’intégrité de la topologie des entrées. Les intersections doivent comporter des connexions correctes pour représenter précisément la connectivité du réseau routier. Pour plus d’informations sur les exigences en matière de données, reportez-vous à la rubrique Fonctionnement de l’outil Thin Road Network (Alléger un réseau routier).

Paramètres

Etiqueter Explication Type de données

Entités routes en entrée

Routes linéaires en entrée qui seront allégées pour créer un ensemble simplifié pour un affichage à des échelles plus petites.

Feature Layer

Longueur minimale

Indication du segment de route le plus court qui est sensible à l'affichage à l'échelle en sortie. Cela contrôle la résolution, ou densité, de l'ensemble de routes obtenu. Si les unités sont exprimées en points, millimètres, centimètres ou pouces, la valeur est considérée en unités de page et l'échelle de référence est prise en compte.

Linear Unit

Champ d’invisibilité

Champ dans lequel les résultats de l'outil sont stockés. Les entités qui font partie de l’ensemble de routes simplifié obtenu ont une valeur de 0 (zéro). Les entités superflues ont la valeur 1. Un ensemble de définition de couche peut être utilisé pour afficher l'ensemble de routes obtenu. Ce champ doit être présent et avoir le même nom pour chaque classe d'entités en entrée. Les données doivent être de type entier long ou court.

String

Champ de hiérarchie

Champ qui contient le classement hiérarchique de l’importance des entités, où 1 correspond à « très important ». Plus les entiers sont grands, moins l’importance est grande. Une valeur de 0 force l'entité à rester visible dans l'ensemble en sortie. Ce champ doit être présent et avoir le même nom pour chaque classe d'entités en entrée. Les données doivent être de type entier long ou court. Les valeurs hiérarchiques NULLES ne sont pas acceptées et déclenchent une erreur.

String

Sortie dérivée

Etiqueter Explication Type de données

Entités routes en entrée mises à jour

Entités routes en entrée mises à jour.

Feature Layer

Environnements

Système de coordonnées cartographiques, Echelle de référence, Partitions cartographiques

Cas particuliers

Echelle de référence

The reference scale is only considered when the Minimum Length parameter is entered in page units. When the reference scale is available, the detection of false dead ends is based on feature separation of 0.5 mm at scale. Otherwise, a value twice the tolerance of the spatial reference is used.

Informations de licence

  • Basic: Non
  • Standard: Non
  • Advanced: Oui
