Réduire les détails de route (Outils de cartographie)

Résumé

Réduit les petites configurations ouvertes de segments de route qui interrompent la tendance générale d’un réseau routier, tels que les ronds-points, et les remplace par une représentation simplifiée.

Les configurations sont réduites, quelle que soit la classe de la route, si le diamètre de la zone ouverte est inférieur ou égal à la valeur du paramètre Collapse Distance (Réduire la distance). Toutes les routes de l’ensemble en entrée qui ne sont pas réduites sont copiées dans la classe d’entités en sortie.

En savoir plus sur le fonctionnement de l’outil Collapse Road Detail (Réduire les détails de route)

Conseil :

Cet outil permet en général de simplifier un ensemble de routes à relativement grande échelle à une plus petite échelle, où il convient de représenter les ronds-points ou autres petites interruptions du réseau sous forme d’intersection simple. À des échelles moyennes, il peut être préférable de conserver ces configurations en tant qu’entités distinctes et peut-être de les exagérer. Dans ce cas, envisagez d’utiliser l’outil Resolve Road Conflicts (Résoudre les conflits de routes) pour garantir que les lignes symbolisées s’affichent sans conflit de symboles. Si les outils Resolve Road Conflicts (Résoudre les conflits de routes) et Collapse Road Detail (Réduire les détails de route) doivent être exécutés sur le même ensemble de routes, il est recommandé d’exécuter en premier l’outil Collapse Road Detail (Réduire les détails de route).

Illustration

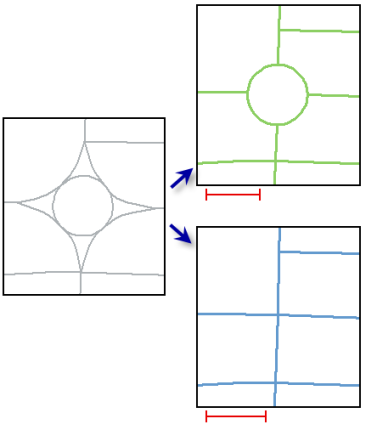

Illustration de l’outil Collapse Road Detail (Réduire les détails de route)

Les interruptions d’un réseau routier (telles que les ronds-points) sont remplacées par des connexions simplifiées, plus petites que la distance de réduction, affichée sous la carte en rouge.

Utilisation

  • Les blocs de rues denses ou autres arrangements complexes ne sont ni réduits ni éclaircis. Envisagez d’utiliser l’outil Thin Road Network (Alléger un réseau routier) afin de réduire la densité de rues.

  • Les cercles, ou détails de route ouverte similaires, connectés à des routes divisées ne sont pas réduits, de manière à éviter de créer des segments de route très petits. Vous pouvez commencer par exécuter l’outil Merge Divided Roads (Fusionner les routes séparées) pour créer une seule route, puis réduire les cercles.

  • Si un cercle ou un autre détail de route ouverte ne peut pas être modifié sans incidence sur la connectivité d’un réseau, la réduction ne survient pas.

  • Envisagez d'exécuter cet outil plusieurs fois à des distances de réduction différentes pour créer une sortie adaptée à différentes échelles.

  • Les domaines et sous-types sont copiés dans la sortie, même si l’environnement Transfer Geodatabase Field Properties (Transférer les propriétés de champ de géodatabase) n’est pas sélectionné.

  • Le traitement de jeux de données de route volumineux peut dépasser les limites de la mémoire. Dans ce cas, vous pouvez traiter les données en entrée par partition en identifiant une classe d’entités surfaciques pertinente dans le paramètre d’environnement Cartographic Partitions (Partitions cartographiques). Les portions des données, définies par les limites des partitions, sont traitées séquentiellement. La classe d'entités en sortie est cohérente aux tronçons de partition.

Paramètres

Etiqueter Explication Type de données

Input Features (Entités en entrée)

Entités en entrée contenant de petits détails de route délimitée, tels que des ronds-points, à réduire.

Feature Layer

Réduire la distance

Détail de diamètre ou de largeur de la route prise en compte pour la réduction.

Linear Unit

Classe d’entités en sortie

Classe d'entités en sortie contenant les entités réduites (entités qui ont été modifiées pour s'adapter à la réduction) et toutes les entités non concernées.

Feature Class

Champ de verrouillage

(Facultatif)

Champ contenant des informations de verrouillage concernant les entités. Les données doivent être de type entier long ou court. La valeur 1 indique qu’une entité ne doit pas être réduite.

Field

Environnements

Partitions cartographiques, Echelle de référence

Cas particuliers

Echelle de référence

The reference scale is only considered when the Collapse Distance parameter value is entered in page units.

Informations de licence

  • Basic: Non
  • Standard: Non
  • Advanced: Oui
