Fusionner les routes séparées (Outils de cartographie)

Résumé

Génère des entités routes composées d’une seule ligne au lieu de paires appariées de voies divisées.

Les paires appariées de routes ou voies sont fusionnées si elles appartiennent à la même classe de voies, sont généralement parallèles l'une à l'autre et se trouvent dans la distance de fusion. La classe de voies est spécifiée par le paramètre Merge Field (Champ de fusion). Toutes les routes dissociées de l'ensemble en entrée sont copiées dans la classe d'entités en sortie.

En savoir plus sur le fonctionnement de l’outil Merge Divided Roads (Fusionner les routes séparées)

Conseil :

Cet outil sert en général à simplifier un ensemble de routes à grande échelle en une échelle plus petite, s’il convient de représenter des autoroutes ou des boulevards à voies séparées comme une ligne unique. A moyenne échelle, il est peut-être préférable de conserver des routes divisées en tant qu'entités distinctes. Dans ce cas, vous pouvez utiliser à la place l’outil Resolve Road Conflicts (Résoudre des conflits de routes) pour garantir l’affichage des voies symbolisées sans conflit de symboles. Si les outils Resolve Road Conflicts (Résoudre les conflits de routes) et Merge Divided Roads (Fusionner les routes séparées) doivent être exécutés sur le même ensemble de routes, il est recommandé d’exécuter l’outil Merge Divided Roads (Fusionner les routes séparées) en premier.

Attention :

Un avertissement est émis si les entités en entrée ne figurent pas dans un système de coordonnées projetées. Cet outil s’appuie sur des unités de distance linéaire, qui créent des résultats inattendus dans un système de coordonnées non projetées. Il est recommandé d’exécuter cet outil sur des données dans un système de coordonnées projetées pour obtenir des résultats fiables. Une erreur se produit et l’outil ne fonctionne pas si le système de coordonnées manque ou s’il est inconnu.

Illustration

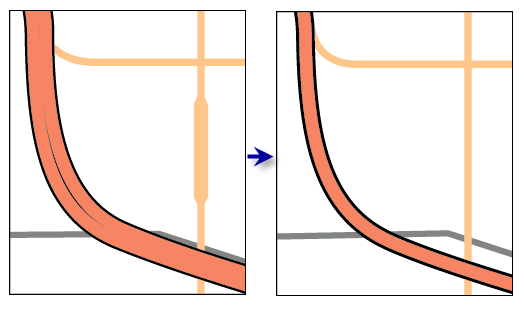

L’outil Merge Divided Roads (Fusionner les routes séparées) crée des entités de route composées d’une seule voie pour remplacer les routes à voies séparées.

Utilisation

• La classe d'entités en sortie contient les entités linéaires seules qui représentent des routes fusionnées et des copies de toutes les entités en entrée dissociées. Les entités fusionnées héritent des attributs de l’une des deux entités en entrée. Vous pouvez créer une table de relations en sortie de type plusieurs vers plusieurs afin de lier les entités routes fusionnées à leurs entités source. Les relations peuvent se désynchroniser si une ou plusieurs entités en entrée ou en sortie sont modifiées par la suite.

• Les entités en entrée dont la valeur du paramètre Merge Field (Champ de fusion) est égale à zéro sont verrouillées et ne sont pas fusionnées, même si les entités adjacentes ne sont pas verrouillées.

• Le paramètre Output Displacement Feature Class (Classe d’entités de déplacement en sortie) facultatif crée une classe d’entités de polygones qui indique l’importance et la direction du déplacement qui a eu lieu. Cette classe d’entités peut être utilisée pour l’inspection visuelle, l’interrogation spatiale ou comme entrée de l’outil Propagate Displacement (Propager le déplacement).

• Si l’entrée est une couche d’entités affichée avec une représentation, tout remplacement de forme associé à la représentation sera utilisé en tant que géométrie en entrée prise en compte par cet outil et la géométrie correspondante du champ Shape sera ignorée. La classe d’entités en sortie contiendra la représentation de classe d’entités, mais toute la géométrie sera stockée dans le champ Shapeen sortie, et non comme remplacement de représentation de forme.

• Dans une géométrie complexe ou inhabituelle, envisagez de remplir un champ avec des valeurs qui classent le caractère de la route et d’utiliser ce champ dans le paramètre Road Character Field (Champ Route de type caractère). L’outil utilise ces valeurs afin d’affiner l’évaluation des paires d’entités candidates pour la fusion.

  Les valeurs de champs sont évaluées comme suit :

  • 0—Ronds-points

  • 1—Chaussées, boulevards, autoroutes ou autres routes parallèles

  • 2—Entrées ou sorties d’autoroute, connecteurs d’intersection d’autoroute

  • 999—Les entités ne sont pas fusionnées.

• Les domaines et sous-types sont copiés dans la sortie, même si l’environnement Transfer field domain, subtypes and attributes rules (Transfert des domaines de champ, des sous-types et des règles attributaires) n’est pas sélectionné.

• Le traitement d'un jeu de données de route volumineux peut dépasser les limites de la mémoire. Dans ce cas, envisagez de traiter les données en entrée par partition en identifiant une classe d’entités surfaciques pertinente dans le paramètre d’environnement Cartographic Partitions (Partitions cartographiques). Les portions de données, définies par les limites des partitions, sont traitées séquentiellement. Les classes d'entités résultantes seront transparentes et cohérentes aux tronçons de partition. Reportez-vous à la rubrique Fonctionnement de l’outil Merge Divided Roads (Fusionner les routes séparées) pour plus d’informations sur l’exécution de cet outil avec le partitionnement.

Paramètres

• Dialog
• Python

Etiqueter	Explication	Type de données
Input Features (Entités en entrée)	Entités routes linéaires en entrée qui contiennent des paires appariées de voies divisées qui seront fusionnées en une seule entité linéaire en sortie.	Feature Layer
Champ de fusion	Champ qui contient les informations de classification de la route. Seules les routes parallèles et proches de classification égale seront fusionnées. Lorsqu'une entité a une valeur de 0 (zéro), elle ne peut être incluse dans la fusion. Les données doivent être de type entier long ou court.	Field
Distance de fusion	Distance d'éloignement minimale, exprimée dans les unités spécifiées, pour des entités routes relativement parallèles de classe égale à fusionner. Cette distance doit être supérieure à zéro. Si les unités sont exprimées en points, millimètres, centimètres ou pouces, la valeur est considérée en unités de page et prend en compte l’échelle de référence.	Linear Unit
Entités en sortie	Classe d'entités en sortie qui contient les entités routes fusionnées en une seule ligne et toutes les entités routes dissociées.	Feature Class
Classe d'entités de déplacement en sortie (Facultatif)	Entités surfaciques en sortie contenant le degré et la direction du déplacement de la route.	Feature Class
Champ Route de type caractère (Facultatif)	Champ de type entier court ou long qui indique le caractère des segments de route, peu importe leur classification de route. L’outil utilise ces valeurs afin d’affiner l’évaluation des paires d’entités candidates pour la fusion. Utilisez ce paramètre dans les réseaux routiers complexes ou inhabituels afin d'améliorer la qualité de la sortie. En présence de valeurs nulles (ou si ce paramètre n’est pas du tout spécifié), le caractère de la route (et la candidature à la fusion) est uniquement basé sur les formes et l’organisation des entités. Utilisez la valeur 999 pour empêcher les entités de participer à une fusion. Les valeurs de champs sont évaluées comme suit : 0—Ronds-points 1—Chaussées, boulevards, autoroutes ou autres routes parallèles 2—Entrées ou sorties d’autoroute, connecteurs d’intersection d’autoroute 999—Les entités ne sont pas fusionnées.	Field
Table en sortie (Facultatif)	Table de relations de type plusieurs vers plusieurs qui lie les entités routes fusionnées à leurs entités source. Cette table contient deux champs, OUTPUT_FIDet INPUT_FID, stockant respectivement les identifiants des entités fusionnées et les identifiants des entités source correspondantes. Cette table permet de dériver les attributs nécessaires pour les entités en sortie de leurs entités source. Aucune table n'est créée lorsque ce paramètre est laissé vide.	Table

Environnements

Système de coordonnées cartographiques, Espace de travail courant, Echelle de référence, Partitions cartographiques

Cas particuliers

Echelle de référence

The reference scale is only considered when the Merge Distance parameter is entered in page units. When the reference scale is available, the detection of false dead-ends is based on a feature separation of 0.5 mm at scale; otherwise, a value twice the tolerance of the spatial reference is used.

Informations de licence

• Basic: Non
• Standard: Non
• Advanced: Oui
